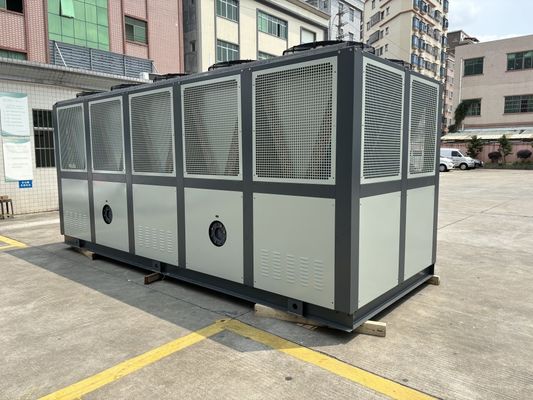

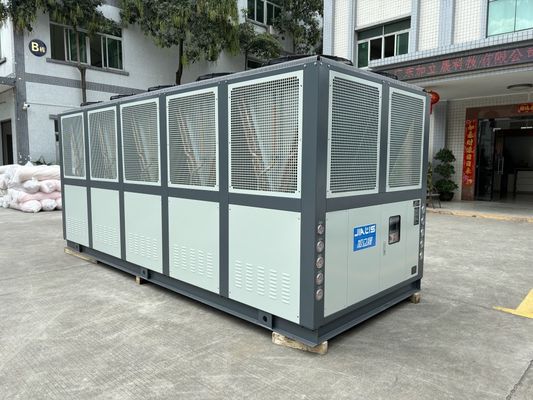

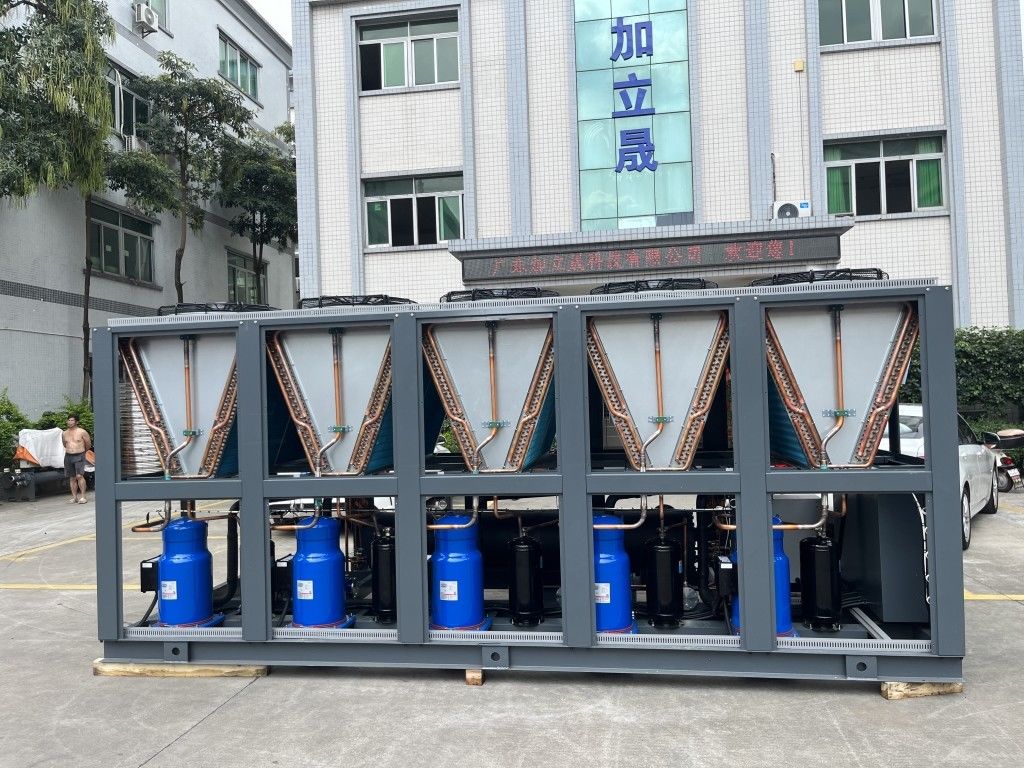

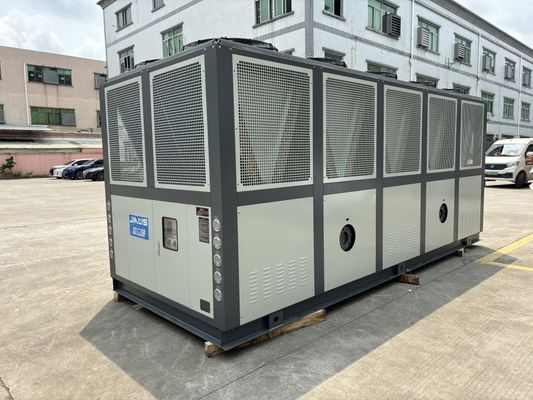

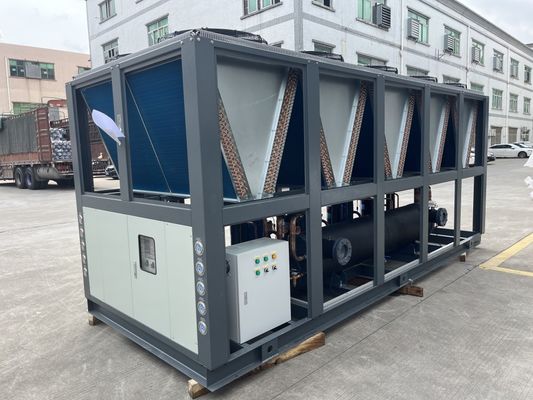

JLSF-125HP Büyük Hava Soğutucu Scroll Chiller Klima Sabit sıcaklıklı soğutucu
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-125HP |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 set |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 20 Gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 50 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Su Soğutma Grubu | Kontrol Sistemi: | Siemens PLC/ 7 inç dokunmatik ekran |
|---|---|---|---|
| Çıkış suyu sıcaklığı: | 5-50 ℃ | Kompresör Tipi: | Danimarka Danfoss rulo kompresörü |
| Evaporatör: | Kabuk ve tüp | Kondansör: | Kanatlı |
| Kondenser Fanları: | Eksenel/Santrifüjlü | Gürültü seviyesi: | ≤65dB(A) |
| Voltaj: | 380V-415V/440V-460V | Sıklık: | 50HZ/60HZ |
| Soğutucu: | R410a | Koruma sistemi: | Yüksek/Alçak Basınç, Su Akışı, Aşırı Yük vb. |
| Garanti: | 12 Aylık | ||
| Vurgulamak: | Sabit sıcaklıkta hava soğutmalı rulo soğutucu,Büyük Hava Soğutucu Scroll Chiller,Sabit Sıcaklıklı Scroll Chiller |
||
Ürün Açıklaması
Ürün Tanımı:
Klima soğutma ve ısıtma tipi soğutucu, özel bir soğutucu türüdür.Klimatlandırma sistemlerinde soğuk ve sıcak su sağlamak için yaygın olarak kullanılan, klima sistemlerinin soğutma ve ısıtma ihtiyaçlarını karşılamak için kullanılan.
Bu tip soğutucu, klima sistemlerinin soğutma ihtiyaçları için soğuk su ve klima sistemlerinin ısıtma ihtiyaçları için sıcak su sağlayabilen ikili fonksiyona sahiptir.Genellikle bir birimden oluşur., kompresör, kondansör, buharlaştırıcı ve kontrol sistemi gibi ana bileşenleri içerir.
Soğutma modunda, klima soğutma ve ısıtma tipi soğutucunun kompresörü soğutucuyu sıkıştırır ve ısıyı kondansörden dağıtır.ve sistemi dışarı ısı boşaltırDaha sonra, kondansördeki kondensasyon ajanı genişleme valfi tarafından soğutulur ve soğuk su üretmek için hava veya suyun ısısını emdiği buharlaştırıcıya girer.Soğuk su, soğutma ve oda sıcaklığını düşürme için borular yoluyla klima sistemine taşınır.
Isıtma modunda, klima soğutma ve ısıtma tipi soğutucu, dış ortamdan ısı enerjisini emer ve ters dolaşımla ısıtır.Kompresör çalışma sıvısını sıkıştırır ve kondansörden ısı salırDaha sonra, çalışma sıvısı genişleme valfi tarafından basınçlandırılır ve buharlaştırıcıya girer, dış ortamın ısısını emer ve ısıtır.Sıcak su, ısıtma ve iç mekan sıcaklığını artırmak için borular yoluyla klima sistemine taşınır.
Klima soğutma ve ısıtma su soğutucularının uygulanması, klima sisteminin yıl boyunca çalışmasını sağlayabilir.Yazın soğutma modunda ya da kışın ısıtma modunda, konforlu klima ihtiyaçlarını karşılayabilir. Enerji tasarrufu, esneklik ve çevresel uyarlanabilirlik avantajlarına sahiptir ve çeşitli binalar ve yerler için uygundur,Ofis binaları gibi., ticaret merkezleri, oteller ve hastaneler.
Özetle, klima soğutma ve ısıtma su soğutucusu, klima sisteminin soğutma ve ısıtma ihtiyaçlarını karşılamak için soğuk ve sıcak su sağlayabilen bir su soğutucusu.Çift işlevlere sahiptir ve çeşitli binalar ve yerler için uygundur..
Ürün Özellikleri:
Hava soğutmalı scroll chiller, hava soğutmalı kondensör ve scroll kompresör teknolojisini kullanan bir chillerdir.
1Yüksek verimlilik ve enerji tasarrufu:Hava soğutmalı rulo soğutucu, yüksek bir enerji verimliliği oranı sağlamak ve enerji tasarrufu sağlayan bir işletim elde etmek için verimli bir rulo kompresörü kullanır.Genellikle daha düşük güç tüketimine ve daha iyi soğutmaya sahiptirler., enerji tüketimini ve işletme maliyetlerini azaltır.
2Kompakt tasarım:Bu tip soğutucu genellikle kompakt yapısal bir tasarıma sahiptir ve nispeten küçük bir alanı kaplar, bu nedenle sınırlı kurulum alanı olan yerler için uygundur.Kompakt olmaları, ticari ve endüstriyel uygulamalarda daha esnek ve uygun hale getirir.
3Hızlı soğutma:Hava soğutmalı kondansör, sıcaklığı fanlar ve ısı lavaboları aracılığıyla hızla dağıtabilir ve hızlı ve etkili bir soğutma etkisi sağlar.Bu, hızlı soğutma gerektiren senaryolarda hava soğutmalı rulo soğutucunun iyi çalışmasını sağlar, örneğin yüksek sıcaklıklı ortamlarda veya hızlı soğutma gerektiren uygulamalarda.
4Basitleştirilmiş kurulum:Hava soğutmalı yuvarlak soğutucular, harici bir su kaynağına veya soğutma kulesine bağlanmaları gerekmediği için kurulumu nispeten basittir.Bu, kurulum sırasında boru düzeninin ve su sistemi yapılandırmasının karmaşıklığını azaltır, zaman ve işgücü maliyetleri tasarruf.
5Otomatik kontrol:Birçok hava soğutmalı rulo soğutucu, hassas sıcaklık kontrolü ve akıllı çalışma sağlayabilen gelişmiş otomatik kontrol sistemleriyle donatılmıştır.Bu kontrol sistemleri genellikle ekipmanların istikrarlı çalışmasını ve optimal performansını sağlamak için izleme ve düzenleme işlevlerine sahiptir..
6Geniş uyumluluk:Havadan soğutulmuş rulo soğutucular, ticari binalar, ofisler, oteller, tıbbi tesisler, endüstriyel tesisler,vb.Farklı boyutlarda ve ihtiyaçlarda soğutma ihtiyaçlarını karşılayabilirler ve iyi uyarlanabilirlik ve esneklik gösterirler.
Çalışma prensibi:
Klima soğutma ve ısıtma tipi soğutucuların özel çalışma ilkesine gelince, soğutma ve ısıtma modlarında nasıl çalıştıklarını göz önünde bulundurmak gerekir.Aşağıda klima soğutma ve ısıtma tipi soğutucuların genel çalışma prensibi verilmiştir.:
Soğutma modunda çalışma prensibi:
1Kompresör çalışması:Kompresör, soğutucunun temel bileşenidir. Soğutucuyu (genellikle soğutucu R410A vb.) emir ve daha sonra yüksek basınçlı ve yüksek sıcaklıklı gaz haline sıkıştırır.
2Kondansör ısı dağılımı:Yüksek basınçlı ve yüksek sıcaklıklı soğutucu kondansörden geçer ve dış ortamdaki hava veya su ile ısı değişimi yapar.Soğutucu soğur ve yüksek basınçlı bir sıvıya kondense olur..
3Genişleme valf kontrolü:Yüksek basınçlı sıvı genişleme valfinden geçer ve basınç hızla düşer ve düşük basınçlı bir duruma girer.Bu ani basınç düşüşü soğutucu maddenin sıcaklığının çarpıcı bir şekilde düşmesine neden olur.
4Buharlaştırıcı ısı emişi:Düşük basınçlı soğutucu, buharlaştırıcıya (buharlaştırıcı kondansatör) girer ve hava veya su ile ısı değişimi yapar.Soğutucu, ısıyı emer ve düşük basınçlı buhar halinde buharlaşır..
5Soğuk su kaynağı:Düşük basınçlı buhar, kalan sıvı soğutma maddesini ayırmak için ayırıcıdan daha fazla geçer ve buhar, soğutma işlemini tekrar gerçekleştirmek için kompresör döngüsüne çekilir.Aynı zamanda, buharlaştırıcıda ısı değişimi yoluyla, soğutma suyu döngüsü soğuk su tedarik etmek için boru hattı yoluyla klima sistemine taşınır.
Isıtma modunda çalışma prensibi:
Isıtma modunda, klima soğuk ve sıcak tip soğutucu ters dolaşım yoluyla ısıtma fonksiyonunu gerçekleştirir.
1Kompresör çalışması:Soğutma modunda olduğu gibi, kompresör çalışma sıvısını (genellikle soğutma maddesi) emiyor ve yüksek basınçlı ve yüksek sıcaklıklı gaz haline sıkıştırıyor.
2Kondansör ısı dağılımı:Yüksek basınçlı ve yüksek sıcaklıklı soğutucu, kondansör aracılığıyla dış çevreyle ısı değişimi yapar ve dış çevreye ısı salır.
3Genişleme valf kontrolü:Yüksek basınçlı sıvı genişleme valfinden geçer, basınç azalır ve düşük basınçlı bir duruma girer, bu da soğutucu maddenin sıcaklığının düşmesine neden olur.
4Buharlaştırıcı ısı emişi:Düşük basınçlı soğutucu, buharlaştırıcıya girer, buharlaşma sürecinde ısıyı emer ve dış ortamdan ısıyı emer.
5Sıcak su kaynağı:Düşük basınçlı buhar bir ayırıcı aracılığıyla sıvı soğutucuya ayrılır ve buhar dolaşım için kompresöre çekilir.Isı enerjisi, ısıtma için sıcak su temini sağlamak için su dolaşımı sistemine aktarılır..
Klima soğutma ve ısıtma tipi soğutucular soğutma ve ısıtma modlarında dolaşım süreci yoluyla soğuk su ve sıcak su tedarikini gerçekleştirir.Bu çift fonksiyon, farklı mevsimlerde ve çevresel koşullarda klima ihtiyaçlarına uyum sağlamaktadır..
| 1 Kompresör | 5 Buharlaştırıcı | 9 Sıcaklık sensörü | 13 Bypass valfi |
| 2 Kondansör | 6 Küre valfi | 10 Su tankı | 14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi | 7 Antifriz anahtarı | 11 Su pompası basınç ölçer | 15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi | 8 Yüzen anahtarı | 12 Su pompası |
16 Basınç azaltma valfi |
Teknik parametreler:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Soğutma kapasitesi | KW/saat | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/saat | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Dolaşım pompası | Güç | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Baş | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Buharlaştırıcı | Akış | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Su kapasitesi | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Çapraz | inç | 1/2 inç. | 3/4 inç. | 1 " | 1-1/2 inç | 1-1/2 inç | ||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Birim ağırlığı | Kilogram | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Soğutma kapasitesi | KW/saat | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/saat | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Dolaşım pompası | Güç | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Baş | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Buharlaştırıcı | Akış | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Su kapasitesi | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Çapraz | inç | 1.5" | 2 " | 2.5" | 3'lük | |||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Birim ağırlığı | Kilogram | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Uygulama endüstrisi:
Küçük hava soğutmalı soğutucular, aşağıdakiler de dahil olmak üzere birçok farklı endüstri ve uygulama için uygundur:
1Elektronik endüstrisi:Küçük hava soğutmalı soğutucular, ekipmanların normal çalışmasını sağlamak için yarı iletkenler, optikler ve elektronik bileşenler gibi yüksek teknoloji ürünleri için soğutma sağlayabilir.
2İlaç endüstrisi:küçük hava soğutmalı soğutucular, ilaçların kalitesini ve güvenliğini sağlayan, sıcaklık kontrolünü gerektiren ilaç üretim sürecindeki bağlantı için istikrarlı soğutma etkisi sağlayabilir..
3Gıda endüstrisi:Küçük hava soğutmalı soğutucular, gıdaların kalitesini ve güvenliğini sağlamak için gıda işleme, depolama ve taşıması sırasında sıcaklık kontrolü gerektiren bağlantılar için soğutma sağlayabilir.
4Plastik sanayi:küçük hava soğutmalı soğutucular plastik enjeksiyon kalıplama, üfleme kalıplama, ekstrüzyon kalıplama vb.Ürün kalitesini ve üretim verimliliğini sağlamak için.
5Kimya endüstrisi:Küçük hava soğutmalı soğutucular kimyasal ürünlerin kalitesini ve güvenliğini sağlamak için kimyasal üretim sürecinde sıcaklık kontrolüne ihtiyaç duyan bağlantılar için soğutma sağlayabilir.
Genel olarak, küçük hava soğutmalı soğutucular soğutma gerektiren çeşitli durumlar için uygundur ve farklı endüstriler için verimli, istikrarlı ve güvenilir soğutma çözümleri sunar.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Soğutucuların teknik desteği ve hizmetleri şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7. yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir. Tüm bileşenler bir filmle korunur ve korunur ve birim daha sonra kolay nakliye için bir palete yerleştirilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Havadan soğutulan bir rulo soğutucunun buharlaştırıcısı su veya hava ile temas ederken ısıyı nasıl emer?
Su veya hava ile temas yoluyla ısı emici bir hava soğutmalı rulo soğutucunun buharlaştırıcısının işlemi aşağıdaki iki şekilde gerçekleştirilebilir:
1Su soğutma yöntemi:
Su soğutmasında, buharlaştırıcının içi genellikle dolaşan soğuk su ile ısıyı emen bir dizi boru veya kanatlı boru içerir.Su, soğuk su sisteminden bir dolaşım pompası aracılığıyla buharlaştırıcıdaki borulara taşınırSoğutucu, buharlaştırıcının içinden bu tüplerin dış yüzeylerine akıyor, soğuk su ise tüplerin içinden akıyor.Soğutucu maddenin düşük sıcaklığı ve basıncı nedeniyle, soğuk su borusunun dış yüzeyinden ısı emiyor, soğuk suyun sıcaklığını düşürüyor ve ısıyı alıyor.Soğutucu buharlaşma ve ısı emilim döngüsünü sürdürürken.
2Hava soğutma yöntemi:
Hava soğutma modunda, buharlaştırıcının içindeki boru yüzeyi dış havaya maruz kalır. Buharlaştırıcının boru yüzeylerine bir fan üflerken soğutucu boruların içinden akıyor.Dış hava ile temas yoluyla, soğutucu boru yüzeyinden ısı emiyor, boru yüzeyinin soğumasına ve ısıyı uzaklaştırmasına neden oluyor.
İster su soğutması ister hava soğutması olsun, buharlaştırıcı soğutma maddesinin buharlaşma sürecinde ısıyı emiş olmasından yararlanır.soğutma etkisi elde etmek için sudan veya havadan ısı emiyorKullanılan spesifik yöntem, uygulamanın ihtiyaçlarına ve tasarımın gereksinimlerine bağlıdır.
