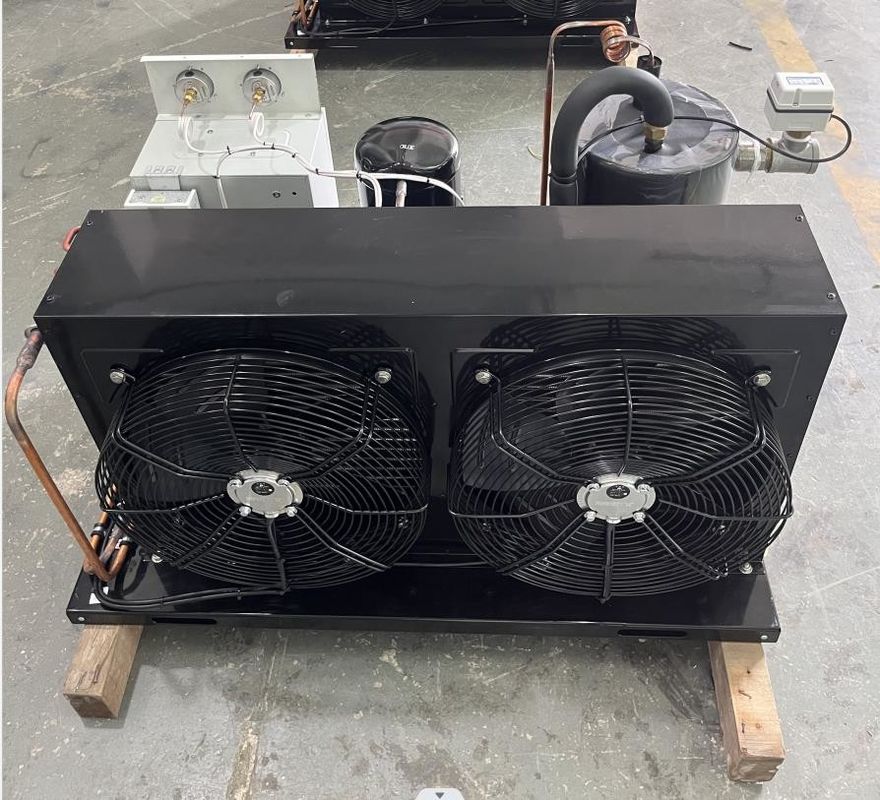

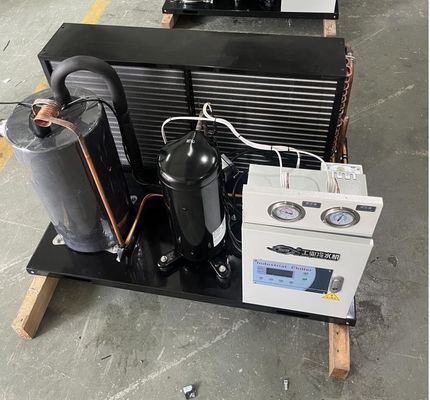

JLSF-5HP Su Soğutucu Makine Merkezkaç Pompası ile Hava Soğutucu
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-5HP |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 10 GÜN |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 600 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Su Soğutma Grubu | Uygulama: | Endüstriyel/Ticari |
|---|---|---|---|
| Kontrolör: | Mikroişlemci/PLC | Kompresör Tipi: | Scroll/Yarı Hermetik/Hermetik |
| Evaporatör: | Su Deposu Bobin/Kabuk ve Tüp/Plakalı Eşanjör | kondansatör: | Kanatlı |
| Kondenser Fanları: | Eksenel/Santrifüjlü | Ses seviyesi: | 60-65dB(A) |
| pompa: | merkezkaç | Soğutucu: | R22/R407C/R134A/R410A/R404A |
| Koruma: | Yüksek/Düşük Basınç/Aşırı Yük/Faz Sırası/Donma Önleme | Garanti: | 12 ay |
| Vurgulamak: | JLSF-5HP Su Soğutucu Makinesi,Su Soğutucu Makine Merkezi,Hava soğutmalı santrifugal su soğutucu |
||
Ürün Açıklaması
JLSF-5HP Hava Soğutucu Su Soğutucusu Yarım iletkenler, Entegre devreler ve Optoelektronik cihazların üretimi
Ürün Tanımı:
Hava soğutmalı modüler makine, soğutma için hava soğutmasını kullanan bir soğutma ekipmanıdır. Genellikle bir kompresörden, bir kondansörden, bir genişleme valfinden,ve bir buharlaştırıcıBuzlaştırıcı ve kondansör arasında soğutucuyu dolaştırarak soğutma amacına ulaşabilir.
Üretim Özellikleri:
Geleneksel su soğutmalı soğutma ekipmanı ile karşılaştırıldığında, hava soğutmalı modüler ünitelerin ana avantajları şunlardır:
1Su kaynağına gerek yok:Hava soğutmalı modüler makine, su soğutmalı soğutma ekipmanlarında oluşabilecek ölçek ve korozyon sorunlarını önleyebilecek bir su kaynağına ihtiyaç duymaz.ve aynı zamanda su kaynaklarını da kurtarabilir..
2Geniş kullanım alanı:Havadan soğutulan modüler makine yüksek ortam sıcaklığı olan yerlerde normal çalışabilir.Suyla soğutulan soğutma ekipmanları ancak su kaynağı sıcaklığı uygun olduğunda normal çalışabilir., bu nedenle hava soğutmalı modüler makinenin daha geniş bir uygulama alanı vardır.
3Düşük bakım maliyeti:Havadan soğutulan modüler makinenin suya ihtiyacı olmadığından, bakım maliyeti nispeten düşüktür ve düzenli su kalitesi testleri ve temizliği gerekmez.
4Kurulumu kolay:Hava soğutmalı modüler makinenin su kaynağı boru hattına bağlanmasına gerek yoktur ve kurulum ve işletme su soğutmalı soğutma ekipmanlarından daha basittir.
5Çevre koruma ve enerji tasarrufu:hava soğutmalı modüler makine, çevreye kirliliği azaltan atık su üretmez.Ayrıca su pompaları gibi yardımcı ekipmanlara ihtiyaç duymadığı için enerji tüketimini de azaltır.
Hava soğutmalı modüler makine, elektronik, gıda, tıp, kimyasal ve diğer endüstrilerde soğutma ekipmanları gibi soğutma gerektiren bazı durumlarda yaygın olarak kullanılmaktadır.
Çalışma prensibi:
Hava soğutmalı bir soğutucunun ana bileşenleri arasında bir kompresör, bir hava kondansatörü, bir genişleme valfi ve bir buharlaştırıcı vardır.
1Kompresör düşük basınçlı, düşük sıcaklıklı soğutucu gazı alır ve yüksek basınçlı, yüksek sıcaklıklı gaz haline sıkıştırır.
2Bu yüksek sıcaklıklı ve yüksek basınçlı soğutucu gaz, hava kondansatörüne girer, çevresel hava ile ısı değişimi yapar ve çevreye ısı salır.Buzdolabı gaz halinden sıvı haline yoğunlaşırken.
3Yüksek basınçlı soğutucu sıvı genişleme valfinden geçer, basınç aniden düşer ve düşük basınçlı ve düşük sıcaklıklı soğutucu sıvıya dönüşür.
4Düşük sıcaklık ve düşük basınçta soğutucu sıvı buharlaştırıcıya girer, iç mekan ısısını emer ve kendiliğinden gaz haline dönüşür.ve soğutma amacına ulaşmak için iç mekan sıcaklığı düşer.
5Soğutucu gaz, bir döngüyü tamamlamak için tekrar kompresöre çekilir.
Hava soğutmalı soğutucuların avantajları arasında kolay kurulum, soğutma kulelerine ve soğutma su pompalarına gerek olmaması ve düşük bakım maliyetleri bulunur.verimliliği su soğutmalı soğutuculardan daha düşüktür, özellikle yüksek ortam sıcaklıklarında ve verimliliği daha da azaltacaktır.
| 1 Kompresör | 5 Buharlaştırıcı | 9 Sıcaklık sensörü | 13 Bypass valfi |
| 2 Kondansör | 6 Küre valfi | 10 Su tankı | 14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi | 7 Antifriz anahtarı | 11 Su pompası basınç ölçer | 15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi | 8 Yüzen anahtarı | 12 Su pompası |
16 Basınç azaltma valfi |
Teknik parametreler:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Soğutma kapasitesi | KW/saat | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/saat | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Dolaşım pompası | Güç | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Baş | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Buharlaştırıcı | Akış | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Su kapasitesi | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Çapraz | inç | 1/2 inç. | 3/4 inç. | 1 " | 1-1/2 inç | 1-1/2 inç | ||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Birim ağırlığı | Kilogram | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Soğutma kapasitesi | KW/saat | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/saat | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Dolaşım pompası | Güç | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Baş | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Buharlaştırıcı | Akış | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Su kapasitesi | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Çapraz | inç | 1.5" | 2 " | 2.5" | 3'lük | |||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Birim ağırlığı | Kilogram | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Uygulama endüstrisi:
Hava soğutmalı modüler makineler, aşağıdaki yönlerle sınırlı olmamakla birlikte birçok endüstride yaygın olarak kullanılmaktadır:
1Elektronik sanayi:Hava soğutmalı modüler makineler, yarı iletken üretimi, entegre devre üretimi, optoelektronik cihaz üretimi gibi elektronik ekipmanların soğutulması için kullanılabilir.
2Gıda endüstrisi:Havadan soğutulan modüler makine, içecek üretimi, buz yapımı gibi gıda işleminde soğutma için kullanılabilir.
3İlaç endüstrisi:Hava soğutmalı modüler makine, ilaç depolaması, preparatların dondurma kurutması vb. gibi ilaç işlemlerinde soğutma için kullanılabilir.
4Kimya endüstrisi:Hava soğutmalı modüler makine, ince kimyasallar, sentetik lifler, petrokimyasallar vb. gibi kimyasal üretim süreçlerinde soğutma için kullanılabilir.
5Tarımsal endüstri:Hava soğutmalı modüler makine, tarımsal üretimdeki soğutma, tarımsal ürün depolama, soğutmalı nakliye vb. için kullanılabilir.
6Havacılık ve havacılık endüstrisi:hava soğutmalı modüler makineler, uçaklar ve uydular gibi havacılık ve havacılık gibi yüksek teknoloji alanlarında soğutma için kullanılabilir.
Özetlemek gerekirse, hava soğutmalı modüler makinenin birçok endüstride uygulamalar vardır, bu endüstriler için verimli ve güvenilir soğutma ekipmanları sağlayabilir, üretim verimliliğini artırabilir,kalite ve maliyetleri azaltmak.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Hava soğutmalı soğutucuların teknik desteği ve hizmeti şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7- Yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Hava soğutmalı soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Neden hava soğutmalı modül makinesi seçmek
Havadan soğutulan bir modül makinesi seçilmesinin nedenleri şunlardır:
1Geniş kullanım alanı:Havadan soğutulan modüler makine yüksek ortam sıcaklığı olan yerlerde normal çalışabilir.Su soğutmalı soğutma ekipmanları sadece su kaynağının sıcaklığı uygun olduğunda normal çalışabilir., bu nedenle hava soğutmalı modüler makinenin daha geniş bir uygulama alanı vardır.
2Su kaynaklarını koruyun:Hava soğutmalı modüler makine, su soğutmalı soğutma ekipmanlarında oluşabilecek ölçek ve korozyon gibi sorunları önleyebilen su kaynaklarına ihtiyaç duymaz.ve aynı zamanda su kaynaklarını da kurtarabilir..
3Kurulumu kolay:Hava soğutmalı modüler makinenin su kaynağı boru hattına bağlanmasına gerek yoktur ve kurulum ve işletme su soğutmalı soğutma ekipmanlarından daha basittir.
4Düşük bakım maliyeti:Havadan soğutulan modüler makinenin suya ihtiyacı olmadığından, bakım maliyeti nispeten düşüktür ve düzenli su kalitesi testleri ve temizliği gerekmez.
5Çevre koruma ve enerji tasarrufu:hava soğutmalı modüler makine, çevreye kirliliği azaltan atık su üretmez.Ayrıca su pompaları gibi yardımcı ekipmanlara ihtiyaç duymadığı için enerji tüketimini de azaltır.
6Yüksek verimlilik ve enerji tasarrufu:Havadan soğutulan modüler makine, soğutma etkisini sağlayarak enerji tasarrufu ve işletme maliyetlerini azaltabilen yüksek verimli soğutma teknolojisini benimser.
7Dayanıklı ve güvenilir:Havadan soğutulan modüler makine olgun soğutma teknolojisini ve tasarımını benimsiyor, istikrarlı ve güvenilir bir performansı var.ve üretim sürecinin sorunsuz ilerlemesini sağlamak için uzun süre istikrarlı bir şekilde çalışabilir.
Özetle, hava soğutmalı modüler bir makine seçmek su kaynaklarını tasarruf edebilir, maliyetleri azaltabilir ve çevreyi koruyabilir.istikrar ve güvenilirlik, bu yüzden birçok endüstride yaygın olarak kullanılmaktadır.
