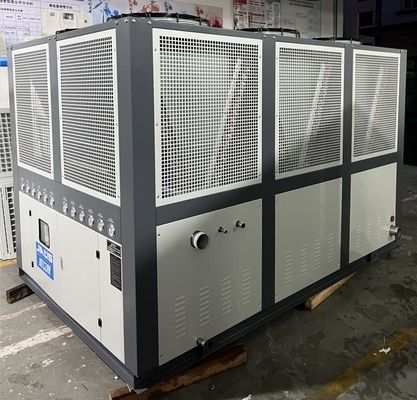

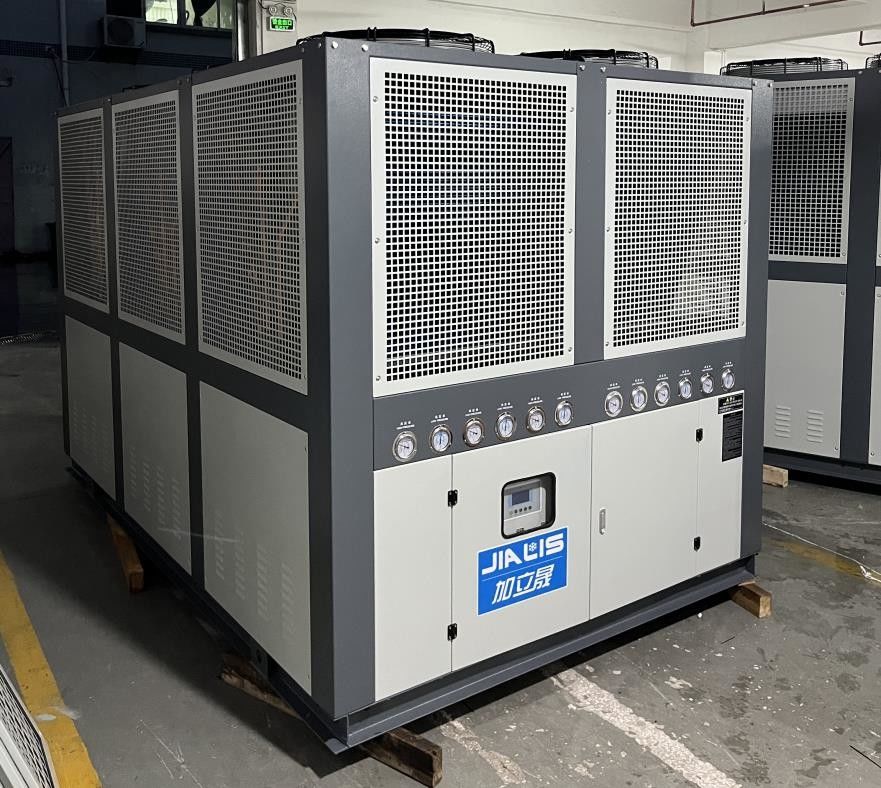

JLSF-60HP Su Soğutucu Makine Soğuk Sıcak Entegre Sabit Sıcak 220V
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-60HP |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 20 GÜN |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 300 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Soğuk ve Sıcak Entegre Chiller | Öne Çıkanlar: | İki soğutma grubu bir arada/İki sistemin bağımsız kontrolü |
|---|---|---|---|
| Kontrol sistemi: | 2 PLC/Mikrobilgisayar | Çıkış suyu sıcaklığı: | 5-50 ℃ |
| Kompresör Tipi: | Scroll/Yarı Hermetik/Hermetik | Evaporatör: | Su Deposu Bobin/Kabuk ve Tüp/Plakalı Eşanjör |
| kondansatör: | Kanatlı Tüp | Kondenser Fanları: | Eksenel/Santrifüjlü |
| Gürültü seviyesi: | ≤75dB(A) | Voltaj: | 220V/380V/415V/440V/480V |
| Sıklık: | 50Hz/60Hz | Soğutucu: | R22/R407C/R134A/R410A/R404A |
| Koruma sistemi: | Yüksek/Alçak Basınç, Su Akışı, Aşırı Yük vb. | pompa: | Santrifüj/dikey |
| Garanti: | 12 ay | ||
| Vurgulamak: | JLSF-60HP Su Soğutucu Makinesi,Su Soğutucu 220V |
||
Ürün Açıklaması
JLSF-60HP Soğuk ve Sıcak Entegre Soğutucu, Sabit Sıcaklıklı Soğutucu, Sabit Sıcaklıklı Makine
Ürün Tanımı:
Soğuk ve sıcak entegre soğutucu, ısı pompası soğutucu veya sıcak su soğutucu olarak da bilinir, soğutma ve ısıtma işlevlerini entegre eden bir cihazdır.Sıcaklık pompası teknolojisi ile soğutma ve ısıtma ikili fonksiyonlarını elde edebiliyor.
Ürün Özellikleri:
İki sistemli entegre soğutucunun avantajları şunlardır:
1Çift dolaşım sistemi:İki sistemli entegre soğutucu, aynı anda iki farklı soğutma sistemi için soğutma suyu sağlayabilen çift dolaşım sistemine sahiptir, bu da ekipmanların kullanım oranını artırır.
2Yüksek verimlilik ve enerji tasarrufu:İki sistemli entegre soğutucu, yüksek verimli soğutma teknolojisi ve soğutma su pompasını benimser, bu da enerji tasarrufu ve çevre korumasını sağlayabilir, enerji tüketimini azaltabilir,ve ekipmanların enerji verimliliği oranını iyileştirmek.
3.Devamlı ve güvenilir:İki sistemli entegre soğutucu, ekipmanların çalışma sırasında istikrarını ve güvenilirliğini sağlayabilen bağımsız bir soğutma sistemine ve soğutma sistemine sahiptir.
4Yüksek alan kullanımı:İki sistemli entegre soğutucu kompakt bir tasarıma sahiptir ve az alan kaplar, bu da sınırlı alanla karşılaştığınız durumları karşılayabilir.
5.Çözümlenmesi kolay:İki sistemli entegre soğutucu, çalıştırılması ve bakımı kolay, bu da bakım maliyetlerini ve zorluğunu azaltabilir.
Kısacası, iki sistemli entegre soğutucu, aynı anda iki farklı soğutma sistemine soğutma suyu sağlayabilen çift dolaşım sistemine sahip bir soğutmadır.Yüksek verimliliğin avantajlarına sahiptir., enerji tasarrufu, istikrar ve güvenilirlik, yüksek alan kullanımı ve kolay işletim.Aynı anda iki farklı soğutma sistemi için soğutma suyu sağlamak gerekir Olanlar için uygundur, örneğin merkezi klima sistemleri, soğutma kulesi sistemleri, endüstriyel soğutma sistemleri vb.
Çalışma prensibi:
Soğuk ve sıcak entegre soğutucunun çalışma prensibi, bir ısı pompası sistemine benzerdir. Soğutma ve ısıtma işlemini gerçekleştirmek için bir ısı pompası döngüsünü kullanır.Aşağıdaki temel çalışma süreci::
1Soğutma modu:Soğutma modunda, entegre soğutma ve ısıtma soğutucusu, buharlaştırıcıdaki soğutucu maddenin üzerinden ısıyı emer ve soğutma suyunu gerekli sıcaklığa düşürür.Soğutucu buharlaştırıcıda buharlaşır., soğutma suyunun ısısını emiyor ve kompresöre gönderiyor.
2Sıkıştırma modu:Kompresörde, soğutucu sıkıştırılır, sıcaklığı ve basıncı artar. Yüksek sıcaklık ve yüksek basınçlı soğutucu kondansöre girer.
3Kondansiyon modu:Kondansörde, soğutucu, soğutucunun sıcaklığını düşüren ve sıcaklığı hava veya su gibi harici bir ortama aktaran radyatörden ısı dağıtır.Kondansördeki soğutucu sıvıya dönüşür..
4Isıtma modu:Isıtma modunda, entegre soğutma ve ısıtma soğutucusu çalışma modunu tersine çevirir ve kontrol valfinden soğutma maddesinin akış yönünü ayarlar.Soğutucu buharlaştırıcıdan ısı emiyor, ve daha sonra gerekli ısıtma fonksiyonunu sağlamak için ısıyı sıcak suya serbest bırakmak için sıkıştırma ve yoğunlaşma işlemlerine maruz kalır.
| 1 Kompresör | 5 Buharlaştırıcı | 9 Sıcaklık sensörü | 13 Bypass valfi |
| 2 Kondansör | 6 Küre valfi | 10 Su tankı | 14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi | 7 Antifriz anahtarı | 11 Su pompası basınç ölçer | 15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi | 8 Yüzen anahtarı | 12 Su pompası |
16 Basınç azaltma valfi |
Teknik parametreler:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Soğutma kapasitesi | KW/saat | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/saat | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Dolaşım pompası | Güç | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Baş | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Buharlaştırıcı | Akış | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Su kapasitesi | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Çapraz | inç | 1/2 inç. | 3/4 inç. | 1 " | 1-1/2 inç | 1-1/2 inç | ||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Birim ağırlığı | Kilogram | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Soğutma kapasitesi | KW/saat | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/saat | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Dolaşım pompası | Güç | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Baş | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Buharlaştırıcı | Akış | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Su kapasitesi | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Çapraz | inç | 1.5" | 2 " | 2.5" | 3'lük | |||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Birim ağırlığı | Kilogram | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Uygulama endüstrisi:
Soğuk ve sıcak entegre sabit sıcaklıklı soğutucu, aynı anda soğutma ve ısıtma sağlamak ve sabit bir sıcaklık sağlamak gereken durumlarda yaygın olarak kullanılır.
1Endüstriyel üretim:Kimyasal reaksiyon, enjeksiyon kalıplama, elektronik üretim vb. gibi endüstriyel süreçlerde sabit sıcaklık gerektiren soğutma ve ısıtma için kullanılır.
2Laboratuvar ve bilimsel araştırma:Laboratuvarlarda ve bilimsel araştırma kurumlarında sürekli sıcaklıkta soğutma ve ısıtma sağlayan deneysel ekipman, reaktörler, sabit sıcaklıklı banyolar vb. için uygundur.
3Tıbbi alan:Tıbbi soğuk tedavi ekipmanları, laboratuvar ekipmanları, tıbbi görüntüleme ekipmanları vb. gibi tıbbi ekipmanlarda aynı anda soğutma ve ısıtma fonksiyonlarına sahip olmak gerekir.ve sabit bir sıcaklık korumak için.
4Diğer uygulamalar:Entegre soğutma ve ısıtma sabit sıcaklıklı soğutucu, sıcaklık simülasyonu testi gibi yüksek sıcaklık kontrol gereksinimleri olan ortamlarda da kullanılabilir.Yarım iletken üretimi, vb.
Entegre soğutma ve ısıtma sabit sıcaklıklı soğutucunun avantajı, soğutma, ısıtma ve sabit sıcaklık kontrolü işlevlerini entegre etmesidir.Çeşitli uygulama senaryolarının ihtiyaçlarını karşılayabilecek, istikrarlı bir sıcaklık kontrolü ve verimli bir enerji kullanımı sağlar.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Soğutucuların teknik desteği ve hizmetleri şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7- Yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir. Tüm bileşenler bir filmle korunur ve korunur ve birim daha sonra kolay nakliye için bir palete yerleştirilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Soğuk ve sıcak entegre sabit sıcaklıklı soğutucunun sabit sıcaklık kontrol sistemi nasıl çalışır?
The constant temperature control system of the integrated cooling and heating constant temperature chiller is a key component responsible for monitoring and adjusting the water temperature to achieve a constant temperatureGenel termostat kontrol sisteminin çalışma prensibi şöyle:
1. Sıcaklık algılayıcı:Su sıcaklığını gerçek zamanlı olarak izlemek için bir veya daha fazla sıcaklık sensörü genellikle sabit sıcaklık kontrol sistemine dahil edilir.Bu sensörler termistörler gibi ilkelere dayalı cihazlar olabilir.Su sıcaklığını elektrik sinyaline dönüştürürler ve kontrol sistemine aktarırlar.
2Kontrolör:Sabit sıcaklık kontrol sistemindeki denetleyici akıllı bir elektronik cihazdır.sıcaklık sensöründen sinyal almak ve ayarlanmış hedef sıcaklık ve kontrol stratejisine göre ısıtma elemanının işini kontrol etmek için kullanılanBir denetleyici tipik olarak giriş sinyallerini işlemek, kontrol algoritmalarını çalıştırmak ve kontrol sinyallerini çıkarmak için bir mikroprosesöre ve ilgili devrelere sahiptir.
3Geri bildirim döngüsü:Kontrolör geri bildirim döngüsü aracılığıyla sıcaklığın kapalı döngü kontrolünü gerçekleştirir.Gerçek ölçülen su sıcaklığını ayarlanmış hedef sıcaklıkla karşılaştırır ve karşılaştırmaya dayanarak ısıtma elemanının gücünü ayarlar.Eğer gerçek sıcaklık hedef sıcaklıktan daha düşükse, denetleyici ısıtma gücünü arttırır; eğer gerçek sıcaklık hedef sıcaklıktan daha yüksekse,Kontrolör ısıtma gücünü azaltacak..
4Isıtma elemanı kontrolü:Sabit sıcaklık kontrol sistemi, ısıtma elemanının çalışmasını kontrol ederek sıcaklık düzenlemesini gerçekleştirir.ısı değiştiricisi veya diğer uygun ısıtma cihazıDenetleyici, su sıcaklığını artırmak için gereken elektrik veya diğer formlardaki enerjiyi ısıtma elemanına sağlar.
5Güvenlik koruması:Sabit sıcaklık kontrol sistemi genellikle sistemin güvenli çalışmasını sağlamak için güvenlik koruma işlevlerini de içerir.,aşırı akım koruması, kısa devre koruması vb. aşırı sıcaklık, aşırı akım veya diğer arıza koşullarına karşı koruma.
Su sıcaklığını sürekli izleyerek ve ısıtma elemanının çalışmasını ayarlayarak,termostatik kontrol sistemi su sıcaklığını sabit bir şekilde ayarlanmış hedef sıcaklık aralığında tutabilirBu şekilde, entegre soğutma ve ısıtma sabit sıcaklıklı soğutucu, talebe göre sabit bir soğutma veya ısıtma etkisi sağlayabilir.ve hassas sıcaklık kontrolü gerektiren uygulamalar için uygundur.
