JLSF-30HP Hava soğutmalı soğutma makinesi Kimyasal lif kağıt endüstrisi için
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-30HP |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 7 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 300 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Su Soğutma Grubu | Kontrol sistemi: | PLC/Mikrobilgisayar |
|---|---|---|---|
| Çıkış suyu sıcaklığı: | 5-50 ℃ | Kompresör Tipi: | Scroll/Yarı Hermetik/Hermetik |
| Evaporatör: | Su Deposu Bobin/Kabuk ve Tüp/Plakalı Eşanjör | kondansatör: | Kanatlı Tüp |
| Kondenser Fanları: | Eksenel/Santrifüjlü | Gürültü seviyesi: | ≤75dB(A) |
| Voltaj: | 220V/380V/415V/440V/480V | Sıklık: | 50Hz/60Hz |
| Soğutucu: | R22/R407C/R134A/R410A/R404A | Koruma sistemi: | Yüksek/Alçak Basınç, Su Akışı, Aşırı Yük vb. |
| pompa: | Santrifüj/dikey | Garanti: | 12 ay |
| Vurgulamak: | JLSF-30HP Soğutma Soğutucu Makinesi,hava soğutmalı soğutma chiller makinesi,Kağıt endüstrisi hava soğutmalı soğutucu |
||
Ürün Açıklaması
JLSF-30HP Hava soğutmalı su soğutucu Tekstil, Deri, Kimyasal Elyaf, Kağıt Sanayi
Ürün Tanımı:

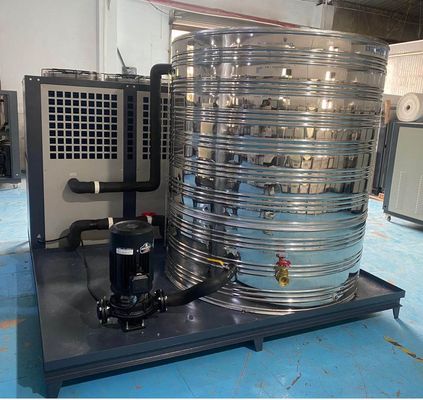

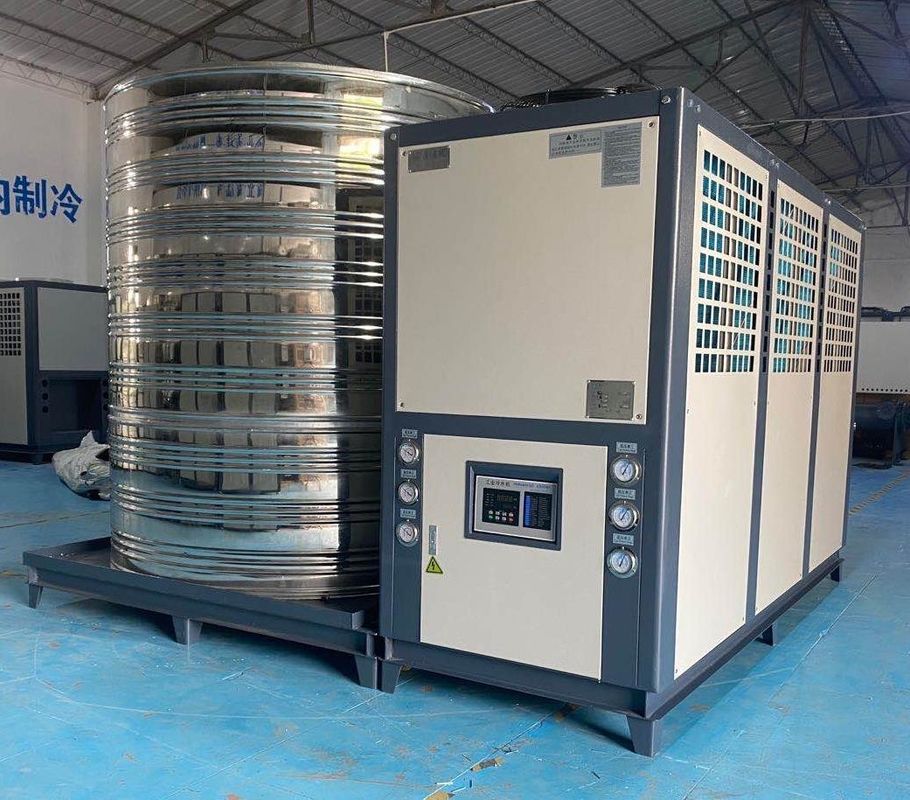

Hava soğutmalı entegre soğutucu, bir soğutucu, yalıtımlı bir su tankı ve dış dolaşım pompasını birleştiren bir soğutma cihazıdır.ve ısı ek bir soğutma suyu kaynağı olmadan bir fan aracılığıyla soğutma sisteminden boşaltılırHava soğutmalı entegre soğutucunun entegre tasarımı, kullanıcılar için kurulumu kolaylaştırır.
Ürün Özellikleri:
Aşağıda hava soğutmalı entegre soğutucuların bazı özellikleri ve uygulama senaryoları verilmiştir:
1Basitleştirilmiş kurulum:Havadan soğutulan entegre soğutucu, bir soğutma kulesi ve bir soğutucuyu entegre eder ve kurulum, hantal borular ve soğutma suyu sistemleri olmadan nispeten basittir.
2Yer tasarrufu:Geleneksel soğutma sistemleri ile karşılaştırıldığında, hava soğutmalı entegre soğutma sistemleri daha az yer kaplar ve sınırlı alanlı yerler için uygundur.
3- Dahili fan:Havadan soğutulan entegre soğutucu, yerleşik bir fanla donatılmıştır ve ısı, ek soğutma suyu pompaları ve soğutma kuleleri olmadan fanın çalışması ile boşaltılır.
4Bağımsız operasyon:Hava soğutmalı entegre soğutucu, harici bir soğutma suyu kaynağına güvenmeden bağımsız olarak çalışabilir ve soğutma suyunun sağlanamadığı bazı ortamlar için uygundur.
Çalışma prensibi:
Hava soğutmalı bir soğutucunun ana bileşenleri arasında bir kompresör, bir hava kondansatörü, bir genişleme valfi ve bir buharlaştırıcı vardır.
1Kompresör düşük basınçlı, düşük sıcaklıklı soğutucu gazı alır ve yüksek basınçlı, yüksek sıcaklıklı gaz haline sıkıştırır.
2Bu yüksek sıcaklıklı ve yüksek basınçlı soğutucu gaz, hava kondansatörüne girer, çevresel hava ile ısı değişimi yapar ve çevreye ısı salır.Buzdolabı gaz halinden sıvı haline yoğunlaşırken.
3Yüksek basınçlı soğutucu sıvı genişleme valfinden geçer, basınç aniden düşer ve düşük basınçlı ve düşük sıcaklıklı soğutucu sıvıya dönüşür.
4Düşük sıcaklık ve düşük basınçta soğutucu sıvı buharlaştırıcıya girer, iç mekan ısısını emer ve kendiliğinden gaz haline dönüşür.ve soğutma amacına ulaşmak için iç mekan sıcaklığı düşer.
5Soğutucu gaz, bir döngüyü tamamlamak için tekrar kompresöre çekilir.
Hava soğutmalı soğutucuların avantajları arasında kolay kurulum, soğutma kulelerine ve soğutma su pompalarına gerek olmaması ve düşük bakım maliyetleri bulunur.verimliliği su soğutmalı soğutuculardan daha düşüktür, özellikle yüksek ortam sıcaklıklarında ve verimliliği daha da azaltacaktır.
| 1 Kompresör | 5 Buharlaştırıcı | 9 Sıcaklık sensörü | 13 Bypass valfi |
| 2 Kondansör | 6 Küre valfi | 10 Su tankı | 14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi | 7 Antifriz anahtarı | 11 Su pompası basınç ölçer | 15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi | 8 Yüzen anahtarı | 12 Su pompası |
16 Basınç azaltma valfi |
Teknik parametreler:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Soğutma kapasitesi | KW/saat | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/saat | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Dolaşım pompası | Güç | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Baş | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Buharlaştırıcı | Akış | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Su kapasitesi | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Çapraz | inç | 1/2 inç. | 3/4 inç. | 1 " | 1-1/2 inç | 1-1/2 inç | ||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Birim ağırlığı | Kilogram | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Soğutma kapasitesi | KW/saat | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/saat | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Dolaşım pompası | Güç | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Baş | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Buharlaştırıcı | Akış | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Su kapasitesi | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Çapraz | inç | 1.5" | 2 " | 2.5" | 3'lük | |||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Birim ağırlığı | Kilogram | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Uygulama endüstrisi:
1Endüstriyel üretim:Hava soğutmalı entegre soğutucu, endüstriyel üretimdeki soğutma ihtiyaçları için uygundur, örneğin işleme, enjeksiyon kalıplama, lazer kesme ve diğer süreçlerde ekipman soğutması.
2Ticari binalar:Hava soğutmalı entegre soğutucular, ofis binaları, alışveriş merkezleri, oteller ve klima soğutması için diğer yerler gibi ticari binaların klima sisteminde kullanılabilir.
3Veri merkezi:Veri merkezinin yüksek soğutma gereksinimleri nedeniyle, hava soğutmalı entegre soğutucu, istikrarlı bir soğutma etkisi sağlayabilir ve veri merkezinin normal çalışmasını sağlayabilir.
4Tıbbi tesisler:Tıbbi tesislerdeki ekipman ve makinelerin de soğutulması gerekir ve hava soğutmalı entegre soğutucu, hastane ameliyat odaları gibi tıbbi tesislerin soğutma ihtiyaçlarını karşılayabilir,laboratuvarlar, vb.
Genel olarak, hava soğutmalı entegre soğutucu, kolay montaj, alan tasarrufu ve bağımsız çalışma avantajlarına sahiptir ve endüstriyel,Ticari ve tıbbi alanlar farklı yerlerin soğutma ihtiyaçlarını karşılamak için.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Hava soğutmalı soğutucuların teknik desteği ve hizmeti şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7- Yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Hava soğutmalı soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Hava soğutmalı entegre soğutucunun avantajları?
Havadan soğutulmuş tüm içi soğutucuların birçok uygulama için popüler bir soğutma çözümü haline getiren birkaç avantajı vardır.
1Yer tasarrufu:Havadan soğutulan entegre soğutucu soğutma kulesi ve soğutucuyu bir araya getirir ve daha az yer kaplar.soğutma kulelerini ve soğutma havuzlarını bağımsız olarak kurmaya gerek yoktur, değerli alan alanını tasarruf eder ve özellikle sınırlı alan alanları için uygundur.
2Basitleştirilmiş kurulum ve bakım:Havadan soğutulan entegre soğutucu birden fazla bileşeni entegre ettiğinden, kurulum işlemi nispeten basittir.Ağır boru bağlantılarına ve ek soğutma suyu sistemlerine gerek yoktur, kurulum ve devreye girme iş yükünü azaltır. Aynı zamanda, su kaynağı ve su arıtma ekipmanı gerekmediğinden, bakım ve bakım maliyetleri azaltılır.
3Bağımsız operasyon:Hava soğutmalı entegre soğutucu, dış soğutma suyu kaynaklarına güvenmeden bağımsız olarak çalışabilir ve soğutma suyunun sağlanamayacağı ortamlar için uygundur.Bu bazı yerlerde avantajlı kılıyor., örneğin uzak alanlar, geçici inşaat alanları veya geçici soğutma gerektiren ekipman.
4Enerji tasarrufu etkisi:Hava soğutmalı entegre soğutucu, hava soğutmalı soğutma yöntemini benimser ve ısı, ek soğutma su pompaları ve soğutma kuleleri olmadan fan üzerinden boşaltılır.Geleneksel su soğutma sistemiyle karşılaştırıldığında, enerji tüketimini ve su kaynağı tüketimini azaltır, daha iyi bir enerji tasarrufu etkisine sahiptir ve işletme maliyetlerini düşürmeye yardımcı olur.
5Esneklik ve hareketlilik:Hava soğutmalı entegre soğutucu, karmaşık boru sistemlerini bağlamak zorunda olmadığından, kurulumu ve sökülmesi nispeten kolaydır.geçici veya mobil bir soğutma çözümü gerektiğinde çok uygundur., dış mekan etkinlikleri, geçici inşaat alanları vb.
Özetle, hava soğutmasıyla çalışan tüm içi soğutucuların avantajları arasında alan tasarrufu, kurulum ve bakımın basitleştirilmesi, bağımsız çalışma, enerji tasarrufu etkileri ve esneklik ve hareketlilik bulunur.Bu özellikler, hava soğutmalı tümü bir soğutucuyu çeşitli endüstriyel alanlarda geniş bir uygulama mensubiyetine sahip kılar., ticari ve geçici soğutma ihtiyaçları.
