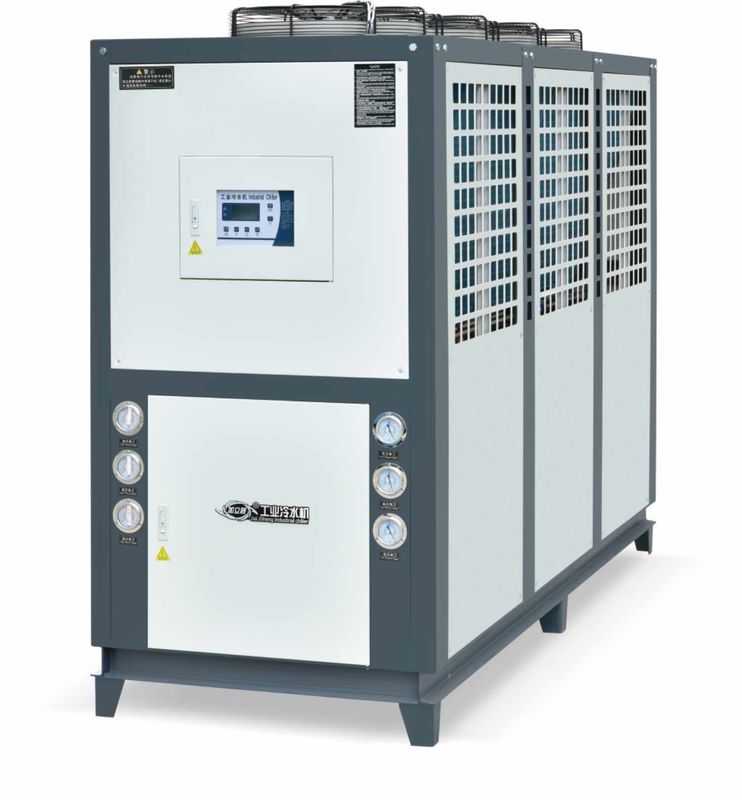

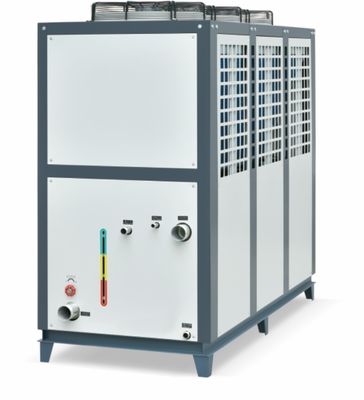

JLSF-30HP Hava Soğutma Su Soğutucu Kimyasal Elyaf Kağıt Sanayi için
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-30HP |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 7 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 300 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Su Soğutma Grubu | Kontrol sistemi: | PLC/Mikrobilgisayar |
|---|---|---|---|
| Çıkış suyu sıcaklığı: | 5-50 ℃ | Kompresör Tipi: | Scroll/Yarı Hermetik/Hermetik |
| Evaporatör: | Su Deposu Bobin/Kabuk ve Tüp/Plakalı Eşanjör | kondansatör: | Kanatlı Tüp |
| Kondenser Fanları: | Eksenel/Santrifüjlü | Gürültü seviyesi: | ≤75dB(A) |
| Voltaj: | 220V/380V/415V/440V/480V | Sıklık: | 50Hz/60Hz |
| Soğutucu: | R22/R407C/R134A/R410A/R404A | Koruma sistemi: | Yüksek/Alçak Basınç, Su Akışı, Aşırı Yük vb. |
| pompa: | Santrifüj/dikey | Garanti: | 12 ay |
| Vurgulamak: | Kağıt Endüstrisi Hava Soğutma Su Soğutucu,Kimyasal lif hava soğutucu su soğutucu,JLSF-30HP hava soğutucu su soğutucu |
||
Ürün Açıklaması
JLSF-30HP Hava soğutmalı su soğutucu Tekstil, Deri, Kimyasal Elyaf, Kağıt Sanayi
Ürün Tanımı:
Hava soğutmalı soğutucu, soğutucu olarak da bilinen bir soğutma cihazıdır. Bir hava kondansatörü kullanarak ısı boşaltır, bu nedenle "hava soğutmalı" olarak adlandırılır,Bu su soğutmalı soğutucuların çalışma biçiminden farklı.Sıcaklığı boşaltmak için su kondansatörü kullanır.
Geleneksel su soğutmalı soğutucuyla karşılaştırıldığında, hava soğutmalı soğutucu ile geleneksel su soğutmalı soğutucu arasındaki fark, bir kondansör olarak bir hava soğutucusu kullanmasıdır.ve fan, makinenin bir tarafından ısı dağılımı için gerekli havayı üfler ve diğer tarafından boşaltır.Bu nedenle, hava soğutmalı soğutucu harici soğutma suyu kaynağına ihtiyaç duymaz, bağımsızdır ve kurulumu ve taşınması çok uygundur.
Ürün Özellikleri:
Hava soğutmalı soğutucu, yaygın bir soğutma ekipmanıdır ve ana özellikleri şunlardır:
1Bağımsızlık:Hava soğutmalı soğutucu, borular veya su pompaları aracılığıyla harici bir soğutma suyu kaynağına bağlanmak zorunda değildir.
2Yüksek verimlilik ve enerji tasarrufu:Hava soğutmalı soğutucu, kısa bir süre içinde belirlenmiş sıcaklık gereksinimlerine ulaşabilecek yüksek verimli kompresörler ve ısı değiştiricileri kullanır.ve aynı zamanda enerji tüketimini azaltabilir ve daha iyi enerji tasarrufu etkileri olabilir.
3.Kolay bakım:Hava soğutmalı soğutucu yapısı basit, bakımı kolay, temizlenmesi ve onarımı kolay.
4.Gürültü düşük:Hava soğutmalı soğutucu düşük iş gürültüsüne sahiptir ve çevre ortamına ve personele müdahale etmez. Sessiz bir ortam gerektiren yerler için uygundur.
5Otomatik kontrol:Hava soğutmalı soğutucu, istikrarlı ve güvenilir soğutma etkisini sağlamak için sıcaklığı ve nemini otomatik olarak ayarlayabilen gelişmiş bir kontrol sistemini benimser.
6Esneklik:Hava soğutmalı soğutucu, farklı ihtiyaçları karşılamak için tek başına veya diğer ekipmanlarla birlikte kullanılabilir.
Genel olarak, hava soğutmalı soğutucu bağımsızlık, yüksek verimlilik ve enerji tasarrufu, kolay bakım, düşük gürültü, otomatik kontrol ve esneklik özelliklerine sahiptir.ve çeşitli soğutma ihtiyaçlarında yaygın olarak kullanılan ideal bir ekipman.
Çalışma prensibi:
Hava soğutmalı bir soğutucunun ana bileşenleri arasında bir kompresör, bir hava kondansatörü, bir genişleme valfi ve bir buharlaştırıcı vardır.
1Kompresör düşük basınçlı, düşük sıcaklıklı soğutucu gazı alır ve yüksek basınçlı, yüksek sıcaklıklı gaz haline sıkıştırır.
2Bu yüksek sıcaklıklı ve yüksek basınçlı soğutucu gaz, hava kondansatörüne girer, çevresel hava ile ısı değişimi yapar ve çevreye ısı salır.Buzdolabı gaz halinden sıvı haline yoğunlaşırken.
3Yüksek basınçlı soğutucu sıvı genişleme valfinden geçer, basınç aniden düşer ve düşük basınçlı ve düşük sıcaklıklı soğutucu sıvıya dönüşür.
4Düşük sıcaklık ve düşük basınçta soğutucu sıvı buharlaştırıcıya girer, iç mekan ısısını emer ve kendiliğinden gaz haline dönüşür.ve soğutma amacına ulaşmak için iç mekan sıcaklığı düşer.
5Soğutucu gaz, bir döngüyü tamamlamak için tekrar kompresöre çekilir.
Hava soğutmalı soğutucuların avantajları arasında kolay kurulum, soğutma kulelerine ve soğutma su pompalarına gerek olmaması ve düşük bakım maliyetleri bulunur.verimliliği su soğutmalı soğutuculardan daha düşüktür, özellikle yüksek ortam sıcaklıklarında ve verimliliği daha da azaltacaktır.
| 1 Kompresör | 5 Buharlaştırıcı | 9 Sıcaklık sensörü | 13 Bypass valfi |
| 2 Kondansör | 6 Küre valfi | 10 Su tankı | 14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi | 7 Antifriz anahtarı | 11 Su pompası basınç ölçer | 15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi | 8 Yüzen anahtarı | 12 Su pompası |
16 Basınç azaltma valfi |
Teknik parametreler:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Soğutma kapasitesi | KW/saat | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/saat | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Dolaşım pompası | Güç | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Baş | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Buharlaştırıcı | Akış | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Su kapasitesi | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Çapraz | inç | 1/2 inç. | 3/4 inç. | 1 " | 1-1/2 inç | 1-1/2 inç | ||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Birim ağırlığı | Kilogram | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Soğutma kapasitesi | KW/saat | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/saat | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Dolaşım pompası | Güç | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Baş | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Buharlaştırıcı | Akış | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Su kapasitesi | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Çapraz | inç | 1.5" | 2 " | 2.5" | 3'lük | |||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Birim ağırlığı | Kilogram | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Uygulama endüstrisi:
Kimyasal ve lif endüstrisinde soğutucuların uygulanması esas olarak aşağıdaki yönleri içerir:
1Soğutma plastikleri:Soğutucular genellikle kimyasal lif endüstrisinde plastik işleme için soğutma sağlamak ve işlem sırasında termoplastiklerin deforme olmasını önlemek için kullanılır.
2Soğutma reaktörleri:Kimyasal endüstrideki reaktörler, reaksiyon etkisini sağlamak için reaksiyon sıcaklığını kontrol etmek için soğutulmalıdır ve soğutucu istikrarlı bir soğutma etkisi sağlayabilir.
3Soğutma tekstilleri:Kimyasal lif endüstrisinde tekstil işleme girmek için sıcaklık kontrolü gerekir ve soğutucular ürün kalitesini sağlamak için tekstil için soğutma sağlayabilir.
4Soğutma boyaları:Renk üretimi için sıcaklığı kontrol altına almak gerekir ve soğutucu boyaların kalitesini sağlamak için boyalar için soğutma sağlayabilir.
Genel olarak, kimyasal ve kimyasal lif endüstrisindeki soğutucuların çok çeşitli uygulamalar vardır.Tüm bağlantılar için istikrarlı soğutma etkisi sağlayabilecek ve ürün kalitesini ve üretim verimliliğini sağlayabilecek.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Hava soğutmalı soğutucuların teknik desteği ve hizmeti şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7- Yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Hava soğutmalı soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Ürün Bakımı:
Hava soğutmalı soğutucu önemli bir soğutma ekipmanıdır ve normal çalışması düzenli bakım gerektirir.Havadan soğutulan soğutucuların bakımında dikkat edilmesi gereken konular şunlardır::
1Düzenli temizlik:Hava soğutmalı soğutucunun radyatörü ve fanı, ısıyı dağıtma ve havalandırma etkilerini sağlamak ve toz ve enkazın soğutma etkisini etkilemesini önlemek için düzenli olarak temizlenmelidir.
2Filtreyi değiştir:Makineye toz ve kirliliklerin girmesini önlemek, soğutma etkisini ve makinenin ömrünü etkilemek için hava soğutmalı soğutucunun hava filtresi düzenli olarak değiştirilmelidir.
3- Soğutucuyu kontrol et:Havadan soğutulan soğutucunun soğutucu maddesinin miktarının normal aralığın içinde olduğundan emin olmak için düzenli olarak kontrol edilmesi ve soğutucu maddenin zamanında eklenmesi veya değiştirilmesi gerekir.
4- Elektrik sistemini kontrol edin:Hava soğutmalı soğutucunun elektrik sisteminin, güvenliğini ve güvenilirliğini sağlamak için kablolar, kablolama, sigorta vb. dahil olmak üzere düzenli olarak kontrol edilmesi gerekir.
5- Mekanik sistemi kontrol edin:Normal çalışmasını ve ömrünü sağlamak için, kompresör, genişleme valfi, motor vb. dahil olmak üzere hava soğutmalı soğutucunun mekanik sisteminin düzenli olarak kontrol edilmesi gerekir.
6Düzenli bakım:Hava soğutmalı soğutucular, normal çalışmalarını ve yaşamlarını sağlamak için yağlama, sıkma vidaları, ayarlamalar vb. dahil olmak üzere düzenli bakım gerektirir.
7Güvenliğe dikkat edin:Hava soğutmalı soğutucuyu bakım sırasında, elektrik çarpması, kesilmesi ve yanması gibi kazalardan kaçınmak için güvenliğe dikkat etmeniz gerekir.
Özetle, hava soğutmalı soğutucuların bakımının birçok yönüne dikkat edilmesi gerekir.ve iş verimliliğini artırmak.
