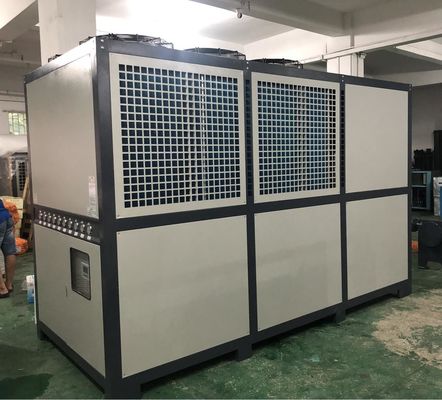

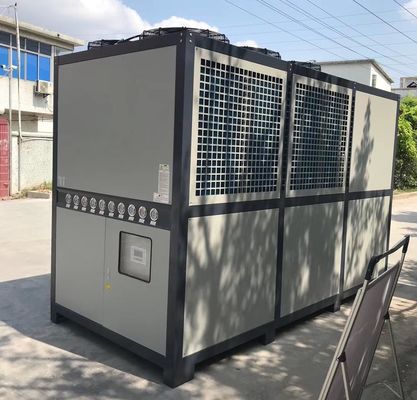

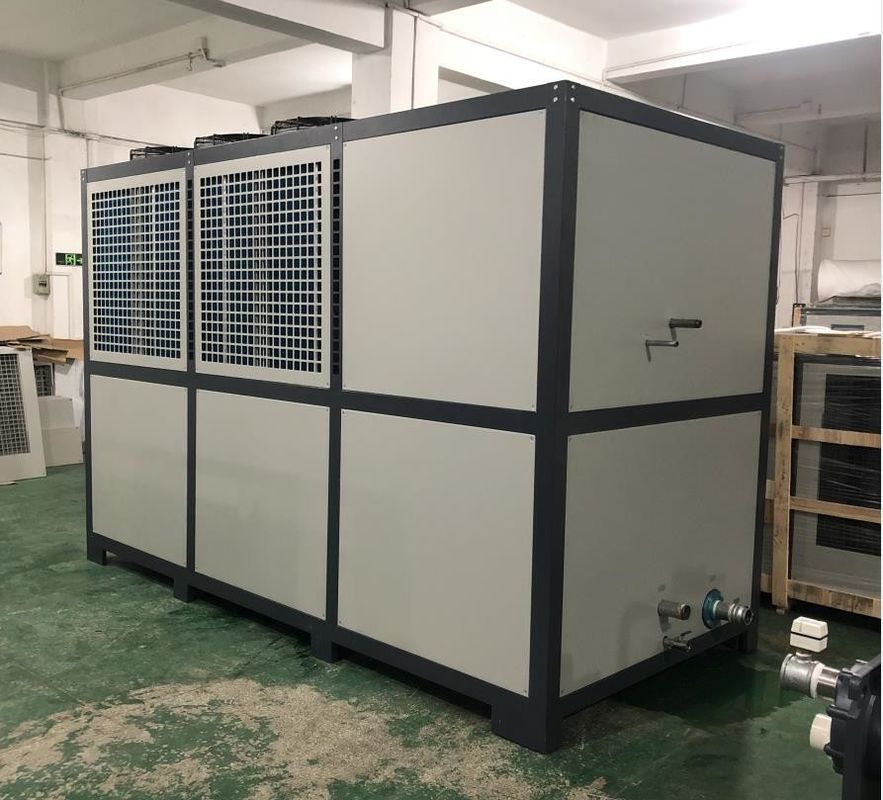

JLSF-50HP Endüstriyel Hava Soğutucu Su Soğutucu Ekstrüder Granulatörü İçin
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-50HP |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 15 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 300 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Su Soğutma Grubu | Kontrol sistemi: | PLC/Mikrobilgisayar |
|---|---|---|---|
| Çıkış suyu sıcaklığı: | 5-35 ℃ | Kompresör Tipi: | Scroll/Yarı Hermetik/Hermetik |
| Evaporatör: | Su Deposu Bobin/Kabuk ve Tüp/Plakalı Eşanjör | kondansatör: | Kanatlı Tüp |
| Kondenser Fanları: | Eksenel/Santrifüjlü | Gürültü seviyesi: | ≤75dB(A) |
| Voltaj: | 220V/380V/415V/440V/480V | Sıklık: | 50Hz/60Hz |
| Soğutucu: | R22/R407C/R134A/R410A/R404A | Koruma sistemi: | Yüksek/Alçak Basınç, Su Akışı, Aşırı Yük vb. |
| pompa: | Santrifüj/dikey | Garanti: | 12 ay |
| Vurgulamak: | JLSF-50HP Hava soğutmalı su soğutucusu,Ekstrüder hava soğutmalı su soğutucu,Granulatör Endüstriyel Su Soğutucu |
||
Ürün Açıklaması
JLSF-50HP Hava soğutmalı su soğutucu vida ekstrüder, granülatör, levha ekstrüder, plastik ekstrüder
Ürün Tanımı:
Ekstrüder yardımcı soğutucu, ekstrüzyon makinelerinde kullanılan soğutma sistemlerinden biridir. Ekstrüderin çalışması sırasında, sürtünme ve ısı üretimi nedeniyle,Ekipmanın sıcaklığı artacak.Bu sorunu çözmek için, ekstrüder genellikle bir soğutucu gibi yardımcı ekipmanlarla donatılır.
Ekstrüzer yardımcı soğutucunun ana işlevi, ekstrüzyon makinelerinin sıcaklığını düşürmek için soğutma suyu sağlamaktır.Soğutucu, soğutma suyunu ekstrüderin ısıtma bölümüne veya dolaşım sisteminden soğutılması gereken diğer bölümlere gönderirBu, ekipmanların uygun çalışma sıcaklık aralığında kalmasına yardımcı olur, verimliliği ve ürün kalitesini arttırır,ve ekipmanların ömrünü uzatmak.
Ekstrüder yardımcı soğutucu genellikle bir su pompasından, soğutucudan, su tankından ve kontrol sisteminden oluşur.Su pompası su tankından soğutma suyunu çekmek ve ekstrüder ekipmanına ulaştırmak için kullanılır, ve soğutucu soğutma suyunun sıcaklığını ısı dağılımı yoluyla düşürür ve daha sonra su tankına geri dolaşır.Kontrol sistemi, donanımın istikrarlı çalışmasını ve sıcaklık kontrolünü sağlamak için soğutucunun çalışma durumunu izleyebilir ve ayarlayabilir.
Ekstrüzer yardımcı soğutucunun kullanımı, ekstrüzyon makinelerinin ve ekipmanlarının sıcaklığını etkili bir şekilde kontrol edebilir, üretim verimliliğini ve ürün kalitesini artırabilir.Soğutucuların rasyonel kullanımı da enerji ve kaynakları tasarruf edebilirBu nedenle, ekstrüzyon işleme endüstrisinde, ekstrüder yardımcı soğutucu önemli bir yardımcı ekipmandır.
Ürün Özellikleri:
Hava soğutmalı soğutucu, yaygın bir soğutma ekipmanıdır ve ana özellikleri şunlardır:
1Bağımsızlık:Hava soğutmalı soğutucu, borular veya su pompaları aracılığıyla harici bir soğutma suyu kaynağına bağlanmak zorunda değildir.
2Yüksek verimlilik ve enerji tasarrufu:Hava soğutmalı soğutucu, kısa bir süre içinde belirlenmiş sıcaklık gereksinimlerine ulaşabilecek yüksek verimli kompresörler ve ısı değiştiricileri kullanır.ve aynı zamanda enerji tüketimini azaltabilir ve daha iyi enerji tasarrufu etkileri olabilir.
3.Kolay bakım:Hava soğutmalı soğutucu yapısı basit, bakımı kolay, temizlenmesi ve onarımı kolay.
4.Gürültü düşük:Hava soğutmalı soğutucu düşük iş gürültüsüne sahiptir ve çevre ortamına ve personele müdahale etmez. Sessiz bir ortam gerektiren yerler için uygundur.
5Otomatik kontrol:Hava soğutmalı soğutucu, istikrarlı ve güvenilir soğutma etkisini sağlamak için sıcaklığı ve nemini otomatik olarak ayarlayabilen gelişmiş bir kontrol sistemini benimser.
6Esneklik:Hava soğutmalı soğutucu, farklı ihtiyaçları karşılamak için tek başına veya diğer ekipmanlarla birlikte kullanılabilir.
Genel olarak, hava soğutmalı soğutucu bağımsızlık, yüksek verimlilik ve enerji tasarrufu, kolay bakım, düşük gürültü, otomatik kontrol ve esneklik özelliklerine sahiptir.ve çeşitli soğutma ihtiyaçlarında yaygın olarak kullanılan ideal bir ekipman.
Çalışma prensibi:
Hava soğutmalı bir soğutucunun ana bileşenleri arasında bir kompresör, bir hava kondansatörü, bir genişleme valfi ve bir buharlaştırıcı vardır.
1Kompresör düşük basınçlı, düşük sıcaklıklı soğutucu gazı alır ve yüksek basınçlı, yüksek sıcaklıklı gaz haline sıkıştırır.
2Bu yüksek sıcaklıklı ve yüksek basınçlı soğutucu gaz, hava kondansatörüne girer, çevresel hava ile ısı değişimi yapar ve çevreye ısı salır.Buzdolabı gaz halinden sıvı haline yoğunlaşırken.
3Yüksek basınçlı soğutucu sıvı genişleme valfinden geçer, basınç aniden düşer ve düşük basınçlı ve düşük sıcaklıklı soğutucu sıvıya dönüşür.
4Düşük sıcaklık ve düşük basınçta soğutucu sıvı buharlaştırıcıya girer, iç mekan ısısını emer ve kendiliğinden gaz haline dönüşür.ve soğutma amacına ulaşmak için iç mekan sıcaklığı düşer.
5Soğutucu gaz, bir döngüyü tamamlamak için tekrar kompresöre çekilir.
Hava soğutmalı soğutucuların avantajları arasında kolay kurulum, soğutma kulelerine ve soğutma su pompalarına gerek olmaması ve düşük bakım maliyetleri bulunur.verimliliği su soğutmalı soğutuculardan daha düşüktür, özellikle yüksek ortam sıcaklıklarında ve verimliliği daha da azaltacaktır.
| 1 Kompresör | 5 Buharlaştırıcı | 9 Sıcaklık sensörü | 13 Bypass valfi |
| 2 Kondansör | 6 Küre valfi | 10 Su tankı | 14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi | 7 Antifriz anahtarı | 11 Su pompası basınç ölçer | 15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi | 8 Yüzen anahtarı | 12 Su pompası |
16 Basınç azaltma valfi |
Teknik parametreler:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Soğutma kapasitesi | KW/saat | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/saat | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Dolaşım pompası | Güç | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Baş | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Buharlaştırıcı | Akış | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Su kapasitesi | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Çapraz | inç | 1/2 inç. | 3/4 inç. | 1 " | 1-1/2 inç | 1-1/2 inç | ||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Birim ağırlığı | Kilogram | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Soğutma kapasitesi | KW/saat | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/saat | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Dolaşım pompası | Güç | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Baş | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Buharlaştırıcı | Akış | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Su kapasitesi | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Çapraz | inç | 1.5" | 2 " | 2.5" | 3'lük | |||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Birim ağırlığı | Kilogram | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Uygulama endüstrisi:
Küçük hava soğutmalı soğutucular, aşağıdakiler de dahil olmak üzere birçok farklı endüstri ve uygulama için uygundur:
1Elektronik endüstrisi:Küçük hava soğutmalı soğutucular, ekipmanların normal çalışmasını sağlamak için yarı iletkenler, optikler ve elektronik bileşenler gibi yüksek teknoloji ürünleri için soğutma sağlayabilir.
2İlaç endüstrisi:küçük hava soğutmalı soğutucular, ilaçların kalitesini ve güvenliğini sağlamak için sıcaklık kontrolünü gerektiren ilaç üretim sürecinde bağlantı için istikrarlı soğutma etkisi sağlayabilir..
3Gıda endüstrisi:Küçük hava soğutmalı soğutucular, gıdaların kalitesini ve güvenliğini sağlamak için gıda işleme, depolama ve taşıma sırasında sıcaklık kontrolünü gerektiren bağlantılar için soğutma sağlayabilir.
4Plastik sanayi:Küçük hava soğutmalı soğutucular plastik enjeksiyon kalıplama, üfleme kalıplama, ekstrüzyon kalıplama vb.Ürün kalitesini ve üretim verimliliğini sağlamak için.
5Kimya endüstrisi:Küçük hava soğutmalı soğutucular kimyasal ürünlerin kalitesini ve güvenliğini sağlamak için kimyasal üretim sürecinde sıcaklık kontrolüne ihtiyaç duyan bağlantıların soğutmasını sağlayabilir.
Genel olarak, küçük hava soğutmalı soğutucular soğutma gerektiren çeşitli durumlar için uygundur ve farklı endüstriler için verimli, istikrarlı ve güvenilir soğutma çözümleri sunar.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Soğutucuların teknik desteği ve hizmetleri şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7- Yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir. Tüm bileşenler bir filmle korunur ve korunur ve birim daha sonra kolay nakliye için bir palete yerleştirilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Soğutucunun dolaşım sistemi, soğutma suyunu ekstrüderin ısıtma bölümüne nasıl ulaştırır?
Soğutucunun dolaşım sistemi, soğutma suyunu ekstrüderin ısıtma bölümüne aşağıdaki adımlar ile sağlar:
1Su pompası su çekmek için:Soğutucunun dolaşım sistemi genellikle su tankından soğutma suyunu çekmekten sorumlu bir su pompası içerir.Su pompası belirli bir basınç yaratarak tanktan su çekir.
2Su akışları:Pompalanan soğutma suyu su pompasından geçtiğinde, soğutucunun boru sistemine girer. Boru sistemi suyu ekstrüderin ısıtılmış bölümüne yönlendirir.
3Soğutma suyu dolaşımı:Soğutma suyu ekstrüderin ısıtma bölümüne girdiğinde dolaşmaya başlar.Soğutma suyu, ısı emiyor ve ekipmanın sıcaklığını düşürüyor..
4Sıcaklık dağılımı:Soğutma suyu, ekstrüderin ısıtma bölümünden geçtiğinde, ısıyı emer ve ısınır. Soğutma suyu daha sonra radyatör veya kondansör gibi bir soğutucuya geçer.Sıcaklığı dağıtmak ve suyun sıcaklığını düşürmek için.
5Soğutma suyunun geri dönüşü:Soğutulmuş soğutma suyu tekrar soğutucunun su tankına akıyor.Soğutma suyu bir döngüyü tamamlar ve tekrar pompalandırılmaya ve ekstrüderin ısıtılmış bölümüne teslim edilmeye hazırdır..
Sürekli dolaşım yoluyla, soğutucu soğutma ve soğutma ekipmanının rolünü oynayan ekstrüderin ısıtma bölümüne soğutma suyunu istikrarlı bir şekilde sunabilir.Bu, ekstrüderin uygun çalışma sıcaklık aralığında çalışmasını sağlar ve üretim verimliliğini ve ürün kalitesini arttırır.
