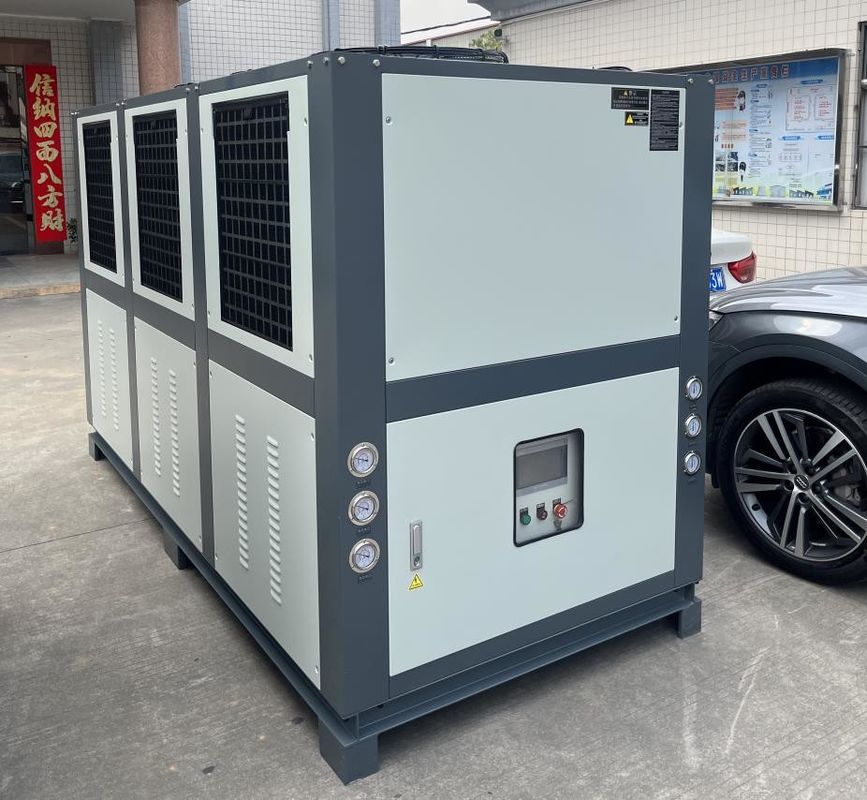

JLSF-36HP Endüstriyel Hava Soğutucu R410A R404A Soğutucu ile Su Soğutucu
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-36HP |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 7 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 300 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Su Soğutma Grubu | Kontrol sistemi: | PLC/Mikrobilgisayar |
|---|---|---|---|
| Çıkış suyu sıcaklığı: | 5-35 ℃ | Kompresör Tipi: | Scroll/Yarı Hermetik/Hermetik |
| Evaporatör: | Su Deposu Bobin/Kabuk ve Tüp/Plakalı Eşanjör | kondansatör: | Kanatlı Tüp |
| Kondenser Fanları: | Eksenel/Santrifüjlü | Gürültü seviyesi: | ≤75dB(A) |
| Voltaj: | 220V/380V/415V/440V/480V | Sıklık: | 50Hz/60Hz |
| Soğutucu: | R22/R407C/R134A/R410A/R404A | Koruma sistemi: | Yüksek/Alçak Basınç, Su Akışı, Aşırı Yük vb. |
| pompa: | Santrifüj/dikey | Garanti: | 12 ay |
| Vurgulamak: | Hava soğutmalı su soğutucusu R410A,Hava soğutmalı su soğutucu endüstriyel,R404A Endüstriyel Hava Soğutucu Soğutucu |
||
Ürün Açıklaması
JLSF-36HP Hava soğutmalı su soğutucu soğutma baskı makineleri, ambalaj makineleri, laminasyon makineleri, kaplama makineleri
Ürün Tanımı:
Hava soğutmalı soğutucu, soğutucu olarak da bilinen bir soğutma cihazıdır. Bir hava kondansatörü kullanarak ısı boşaltır, bu nedenle "hava soğutmalı" olarak adlandırılır,Bu su soğutmalı soğutucuların çalışma biçiminden farklı.Sıcaklığı boşaltmak için su kondansatörü kullanır.
Geleneksel su soğutmalı soğutucuyla karşılaştırıldığında, hava soğutmalı soğutucu ile geleneksel su soğutmalı soğutucu arasındaki fark, bir kondansör olarak bir hava soğutucusu kullanmasıdır.ve fan, makinenin bir tarafından ısı dağılımı için gerekli havayı üfler ve diğer tarafından boşaltır.Bu nedenle, hava soğutmalı soğutucu harici soğutma suyu kaynağına ihtiyaç duymaz, bağımsızdır ve kurulumu ve taşınması çok uygundur.
Ürün Özellikleri:
Hava soğutmalı soğutucu, yaygın bir soğutma ekipmanıdır ve ana özellikleri şunlardır:
1Bağımsızlık:Hava soğutmalı soğutucu, borular veya su pompaları aracılığıyla harici bir soğutma suyu kaynağına bağlanmak zorunda değildir.
2Yüksek verimlilik ve enerji tasarrufu:Hava soğutmalı soğutucu, kısa bir süre içinde belirlenmiş sıcaklık gereksinimlerine ulaşabilecek yüksek verimli kompresörler ve ısı değiştiricileri kullanır.ve aynı zamanda enerji tüketimini azaltabilir ve daha iyi enerji tasarrufu etkileri olabilir.
3.Kolay bakım:Hava soğutmalı soğutucu yapısı basit, bakımı kolay, temizlenmesi ve onarımı kolay.
4.Gürültü düşük:Hava soğutmalı soğutucu düşük iş gürültüsüne sahiptir ve çevre ortamına ve personele müdahale etmez. Sessiz bir ortam gerektiren yerler için uygundur.
5Otomatik kontrol:Hava soğutmalı soğutucu, istikrarlı ve güvenilir soğutma etkisini sağlamak için sıcaklığı ve nemini otomatik olarak ayarlayabilen gelişmiş bir kontrol sistemini benimser.
6Esneklik:Hava soğutmalı soğutucu, farklı ihtiyaçları karşılamak için tek başına veya diğer ekipmanlarla birlikte kullanılabilir.
Genel olarak, hava soğutmalı soğutucu bağımsızlık, yüksek verimlilik ve enerji tasarrufu, kolay bakım, düşük gürültü, otomatik kontrol ve esneklik özelliklerine sahiptir.ve çeşitli soğutma ihtiyaçlarında yaygın olarak kullanılan ideal bir ekipman.
Çalışma prensibi:
Hava soğutmalı bir soğutucunun ana bileşenleri arasında bir kompresör, bir hava kondansatörü, bir genişleme valfi ve bir buharlaştırıcı vardır.
1Kompresör düşük basınçlı, düşük sıcaklıklı soğutucu gazı alır ve yüksek basınçlı, yüksek sıcaklıklı gaz haline sıkıştırır.
2Bu yüksek sıcaklıklı ve yüksek basınçlı soğutucu gaz, hava kondansatörüne girer, çevresel hava ile ısı değişimi yapar ve çevreye ısı salır.Buzdolabı gaz halinden sıvı haline yoğunlaşırken.
3Yüksek basınçlı soğutucu sıvı genişleme valfinden geçer, basınç aniden düşer ve düşük basınçlı ve düşük sıcaklıklı soğutucu sıvıya dönüşür.
4Düşük sıcaklık ve düşük basınçta soğutucu sıvı buharlaştırıcıya girer, iç mekan ısısını emer ve kendiliğinden gaz haline dönüşür.ve soğutma amacına ulaşmak için iç mekan sıcaklığı düşer.
5Soğutucu gaz, bir döngüyü tamamlamak için tekrar kompresöre çekilir.
Hava soğutmalı soğutucuların avantajları arasında kolay kurulum, soğutma kulelerine ve soğutma su pompalarına gerek olmaması ve düşük bakım maliyetleri bulunur.verimliliği su soğutmalı soğutuculardan daha düşüktür, özellikle yüksek ortam sıcaklıklarında ve verimliliği daha da azaltacaktır.
| 1 Kompresör | 5 Buharlaştırıcı | 9 Sıcaklık sensörü | 13 Bypass valfi |
| 2 Kondansör | 6 Küre valfi | 10 Su tankı | 14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi | 7 Antifriz anahtarı | 11 Su pompası basınç ölçer | 15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi | 8 Yüzen anahtarı | 12 Su pompası |
16 Basınç azaltma valfi |
Teknik parametreler:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Soğutma kapasitesi | KW/saat | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/saat | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Dolaşım pompası | Güç | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Baş | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Buharlaştırıcı | Akış | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Su kapasitesi | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Çapraz | inç | 1/2 inç. | 3/4 inç. | 1 " | 1-1/2 inç | 1-1/2 inç | ||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Birim ağırlığı | Kilogram | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Soğutma kapasitesi | KW/saat | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/saat | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Dolaşım pompası | Güç | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Baş | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Buharlaştırıcı | Akış | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Su kapasitesi | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Çapraz | inç | 1.5" | 2 " | 2.5" | 3'lük | |||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Birim ağırlığı | Kilogram | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Uygulama endüstrisi:
Hava soğutmalı kutu soğutucuları aşağıdaki endüstrilerde ve senaryolarda yaygın olarak kullanılmaktadır:
1Üretim sanayi:Hava soğutmalı kutu soğutucular, üretim endüstrisinde mekanik ekipmanları, işleme ekipmanlarını, enjeksiyon kalıplama makinelerini, lazer kesme makinelerini soğutmak için yaygın olarak kullanılır.CNC alet makineleri ve diğer ekipmanlar.
2Baskı ve ambalaj endüstrisi:Baskı ve ambalaj endüstrisinde, baskı makineleri, ambalaj makineleri,ekipmanların ve ürün kalitesinin istikrarlı çalışmasını sağlamak için laminasyon makineleri ve diğer ekipmanlar.
3Plastik işleme endüstrisiHava soğutmalı kutu soğutucular, plastik işleme endüstrisinde enjeksiyon kalıplama makineleri, ekstrüderler, film üfleme makineleri,Şişe üfleme makineleri ve plastik işleme sırasında sıcaklığı kontrol eden diğer ekipmanlarVe ürün kalitesini artırmak.
4Kimya endüstrisi:Kimya endüstrisinde, hava soğutmalı kutu soğutucuları reaktörlerin, soğutma kulelerinin, damıtma ekipmanlarının vb. soğutması için kullanılır.Kimyasal reaksiyonların sıcaklığını korumaya yardımcı olmak ve süreçte ısı kontrol etmek için.
5Tıbbi endüstri:Hava soğutmalı kutu soğutucuları tıbbi endüstride tıbbi ekipmanları, tıbbi görüntüleme ekipmanlarını, laboratuvar ekipmanlarını vb. soğutmak için kullanılır.Ekipmanın istikrarını ve verimli çalışmasını sağlamak için.
6Oteller ve ticari binalar:Hava soğutmalı kutu soğutucuları, otellerde, ticari binalarda ve ofis binalarında, klima sistemlerinin ve bina ekipmanlarının soğutması için soğuk su sağlamak için kullanılır.
7Gıda ve içecek endüstrisi:Gıda ve içecek endüstrisinde, hava soğutmalı kutu soğutucular, gıda işleme ekipmanlarını, içecek üretim ekipmanlarını, soğutma depolamalarını, gıda soğutmalarını vb. soğutmak için kullanılır.
8Elektronik sanayi:Hava soğutmalı kutu soğutucuları elektronik endüstride elektronik ekipman, yarı iletken ekipman, optik fiber ekipmanları vb. soğutmak için kullanılır.Ekipmanın istikrarını korumak ve ömrünü uzatmak için.
Sıcaklama gereksinimlerini ve performans gereksinimlerini karşılayabilmesini sağlamak için uygun bir hava soğutmalı kutu soğutucusu, özel uygulama gereksinimlerine ve senaryolarına göre seçilmelidir.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Hava soğutmalı soğutucuların teknik desteği ve hizmeti şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7- Yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Hava soğutmalı soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Soğutucu ve soğutma kulesi nasıl seçilir?
Bir soğutucu veya soğutma kulesi seçerken, aşağıdaki faktörler kapsamlı olarak dikkate alınmalıdır:
1Soğutma yükü:İlk olarak, gerekli soğutma yükünü belirlemek gerekir.Soğutma kuleleri genellikle daha uygun bir seçimdir.Eğer soğutma yükü nispeten küçükse, örneğin bir laboratuvarda, tıbbi bir tesiste veya küçük bir binada, bir soğutucu daha uygun olabilir.
2Sıcaklık kontrolü gereksinimleri:Soğutucu, hassas bir sıcaklık kontrol yeteneğine sahiptir ve soğutma sıcaklığının hassas bir şekilde kontrol edilmesini gerektiren uygulamalar için uygundur.Soğutucu daha uygun bir seçimdir.Soğutma kulesinin soğutma etkisi çevresel koşullardan büyük ölçüde etkilenir ve hassas bir sıcaklık kontrolü elde etmek zordur.
3Yer kısıtlamaları:Ekipmanların kurulumunda yer kısıtlamaları dikkate alınmalıdır.Soğutma kulelerinin kurulması ve çalıştırılması için belli bir alan gerekiyor, özellikle büyük soğutma kuleleri için, ayak izi ve yüksekliği dikkate alınmalıdır.
4Enerji verimliliği:Enerji verimliliği gereksinimlerini anlamak. Soğutucular genellikle yüksek enerji verimliliğine sahiptir ve daha yüksek enerji verimliliği oranlarına sahip modeller özel ihtiyaçlara göre seçilebilir.Soğutma kuleleri daha az enerji tasarruflu, ancak daha düşük nem ve sıcaklık gibi uygun çevresel koşullar altında verimliliği artırabilir.
5Bakım ve O&M maliyetleri:Ekipmanın bakım ve O&M maliyetlerini düşünün. Soğutucular genellikle filtre ekranlarının düzenli olarak değiştirilmesi, soğutucuların temizlenmesi vb. gibi daha fazla bakım ve bakım işlerine ihtiyaç duyarlar.Soğutma kulelerinin bakımı nispeten düşüktür, ancak su arıtma sisteminin düzenli temizliği ve bakımını gerektirir.
6Çevreye etkisi:Su kaynaklarının kullanılabilirliği ve çevre koruma gereksinimleri gibi çevresel faktörleri göz önünde bulundurun..Soğutma kuleleri buharlaştırıcı soğutma için büyük miktarlarda su gerektirir ve su temini ve atım sorunları dikkate alınmalıdır.
Yukarıdaki faktörleri kapsamlı olarak göz önünde bulundurarak ve özel uygulama gereksinimlerine göre en uygun soğutma yöntemi seçilebilir.soğutucular ve soğutma kuleleri, karşılıklı avantajlarını tam olarak kullanmak ve karmaşık soğutma ihtiyaçlarını karşılamak için de bir arada kullanılabilir.
