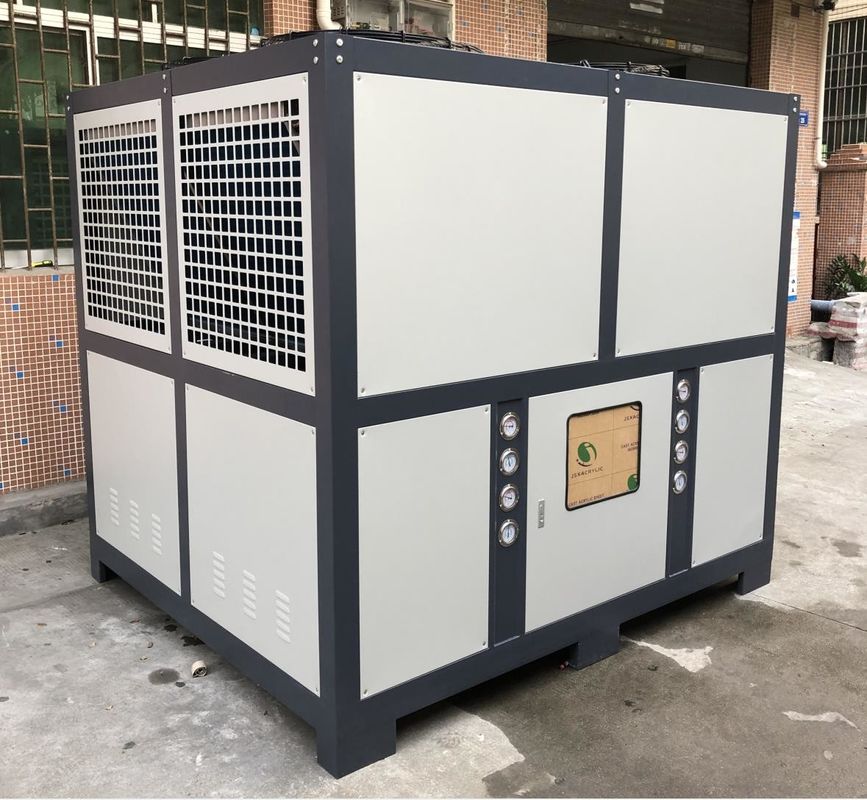

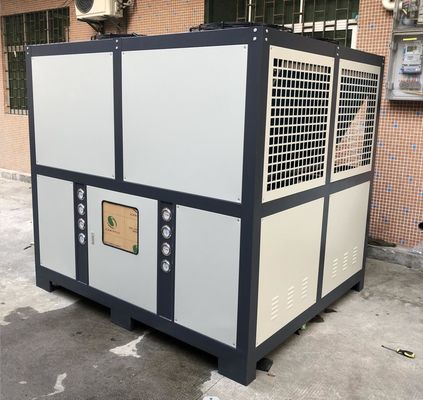

JLSF-60HP Endüstriyel Hava Soğutma Su Soğutucusu 415V 440V 480V
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-60HP |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 20 GÜN |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 300 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Su Soğutma Grubu | Kontrol sistemi: | PLC/Mikrobilgisayar |
|---|---|---|---|
| Çıkış suyu sıcaklığı: | 5-50 ℃ | Kompresör Tipi: | Scroll/Yarı Hermetik/Hermetik |
| Evaporatör: | Su Deposu Bobin/Kabuk ve Tüp/Plakalı Eşanjör | kondansatör: | Kanatlı Tüp |
| Kondenser Fanları: | Eksenel/Santrifüjlü | Gürültü seviyesi: | ≤75dB(A) |
| Voltaj: | 220V/380V/415V/440V/480V | Sıklık: | 50Hz/60Hz |
| Soğutucu: | R22/R407C/R134A/R410A/R404A | Koruma sistemi: | Yüksek/Alçak Basınç, Su Akışı, Aşırı Yük vb. |
| pompa: | Santrifüj/dikey | Garanti: | 12 ay |
| Vurgulamak: | Hava soğutma su soğutucusu 415V,Hava Soğutma Su Soğutucusu 440V,480V endüstriyel su soğutucu |
||
Ürün Açıklaması
JLSF-60HP Hava soğutmalı su soğutucu enjeksiyon ve üfleme kalıplama, ekstrüzyon kalıplama, germe üfleme kalıplama, film kalıplama
Ürün Tanımı:
Hava soğutmalı soğutucu, soğutucu olarak da bilinen bir soğutma cihazıdır. Bir hava kondansatörü kullanarak ısı boşaltır, bu nedenle "hava soğutmalı" olarak adlandırılır,Bu su soğutmalı soğutucuların çalışma biçiminden farklı.Sıcaklığı boşaltmak için su kondansatörü kullanır.
Geleneksel su soğutmalı soğutucuyla karşılaştırıldığında, hava soğutmalı soğutucu ile geleneksel su soğutmalı soğutucu arasındaki fark, bir kondansör olarak bir hava soğutucusu kullanmasıdır.ve fan, makinenin bir tarafından ısı dağılımı için gerekli havayı üfler ve diğer tarafından boşaltır.Bu nedenle, hava soğutmalı soğutucu harici soğutma suyu kaynağına ihtiyaç duymaz, bağımsızdır ve kurulumu ve taşınması çok uygundur.
Ürün Özellikleri:
Hava soğutmalı soğutucu, yaygın bir soğutma ekipmanıdır ve ana özellikleri şunlardır:
1Bağımsızlık:Hava soğutmalı soğutucu, borular veya su pompaları aracılığıyla harici bir soğutma suyu kaynağına bağlanmak zorunda değildir.
2Yüksek verimlilik ve enerji tasarrufu:Hava soğutmalı soğutucu, kısa bir süre içinde belirlenmiş sıcaklık gereksinimlerine ulaşabilecek yüksek verimli kompresörler ve ısı değiştiricileri kullanır.ve aynı zamanda enerji tüketimini azaltabilir ve daha iyi enerji tasarrufu etkileri olabilir.
3.Kolay bakım:Hava soğutmalı soğutucu yapısı basit, bakımı kolay, temizlenmesi ve onarımı kolay.
4.Gürültü düşük:Hava soğutmalı soğutucu düşük iş gürültüsüne sahiptir ve çevre ortamına ve personele müdahale etmez. Sessiz bir ortam gerektiren yerler için uygundur.
5Otomatik kontrol:Hava soğutmalı soğutucu, istikrarlı ve güvenilir soğutma etkisini sağlamak için sıcaklığı ve nemini otomatik olarak ayarlayabilen gelişmiş bir kontrol sistemini benimser.
6Esneklik:Hava soğutmalı soğutucu, farklı ihtiyaçları karşılamak için tek başına veya diğer ekipmanlarla birlikte kullanılabilir.
Genel olarak, hava soğutmalı soğutucu bağımsızlık, yüksek verimlilik ve enerji tasarrufu, kolay bakım, düşük gürültü, otomatik kontrol ve esneklik özelliklerine sahiptir.ve çeşitli soğutma ihtiyaçlarında yaygın olarak kullanılan ideal bir ekipman.
Çalışma prensibi:
Hava soğutmalı bir soğutucunun ana bileşenleri arasında bir kompresör, bir hava kondansatörü, bir genişleme valfi ve bir buharlaştırıcı vardır.
1Kompresör düşük basınçlı, düşük sıcaklıklı soğutucu gazı alır ve yüksek basınçlı, yüksek sıcaklıklı gaz haline sıkıştırır.
2Bu yüksek sıcaklıklı ve yüksek basınçlı soğutucu gaz, hava kondansatörüne girer, çevresel hava ile ısı değişimi yapar ve çevreye ısı salır.Buzdolabı gaz halinden sıvı haline yoğunlaşırken.
3Yüksek basınçlı soğutucu sıvı genişleme valfinden geçer, basınç aniden düşer ve düşük basınçlı ve düşük sıcaklıklı soğutucu sıvıya dönüşür.
4Düşük sıcaklık ve düşük basınçta soğutucu sıvı buharlaştırıcıya girer, iç mekan ısısını emer ve kendiliğinden gaz haline dönüşür.ve soğutma amacına ulaşmak için iç mekan sıcaklığı düşer.
5Soğutucu gaz, bir döngüyü tamamlamak için tekrar kompresöre çekilir.
Hava soğutmalı soğutucuların avantajları arasında kolay kurulum, soğutma kulelerine ve soğutma su pompalarına gerek olmaması ve düşük bakım maliyetleri bulunur.verimliliği su soğutmalı soğutuculardan daha düşüktür, özellikle yüksek ortam sıcaklıklarında ve verimliliği daha da azaltacaktır.
| 1 Kompresör | 5 Buharlaştırıcı | 9 Sıcaklık sensörü | 13 Bypass valfi |
| 2 Kondansör | 6 Küre valfi | 10 Su tankı | 14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi | 7 Antifriz anahtarı | 11 Su pompası basınç ölçer | 15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi | 8 Yüzen anahtarı | 12 Su pompası |
16 Basınç azaltma valfi |
Teknik parametreler:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Soğutma kapasitesi | KW/saat | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/saat | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Dolaşım pompası | Güç | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Baş | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Buharlaştırıcı | Akış | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Su kapasitesi | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Çapraz | inç | 1/2 inç. | 3/4 inç. | 1 " | 1-1/2 inç | 1-1/2 inç | ||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Birim ağırlığı | Kilogram | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Soğutma kapasitesi | KW/saat | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/saat | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Dolaşım pompası | Güç | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Baş | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Buharlaştırıcı | Akış | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Su kapasitesi | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Çapraz | inç | 1.5" | 2 " | 2.5" | 3'lük | |||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Birim ağırlığı | Kilogram | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Uygulama endüstrisi:
Hava soğutmalı soğutucuların plastik kalıplama endüstrisinde aşağıdaki ana uygulamaları vardır:
1Enjeksiyon kalıplama:Enjeksiyon kalıplaması, erimiş plastiği bir kalıp içine enjekte etmek, daha sonra soğutmak ve istenen plastik ürünü oluşturmak için katılaştırmaktır.Hava soğutmalı soğutucu, plastik ürünlerin kalitesini ve üretim verimliliğini sağlamak için kalıp sıcaklığını azaltmak için enjeksiyon kalıplama makinesi için soğutma suyu sağlayabilir.
2. Dalgalanma:Blow molding, termoplastikleri bir hava filmine ısıtarak genişletme ve ardından istenen plastik ürünü oluşturmak için bir kalıpla üfleme işlemidir.Hava soğutmalı soğutucu ürünlerin kalitesini ve boyutsal istikrarını sağlamak için kalıp ve plastik ürünleri soğutmak için darbe kalıplama makinesi için soğutma suyu sağlayabilir.
3Ekstrüzyon kalıplaması:Ekstrüzyon kalıplaması, erimiş plastiği bir ekstrüderle ısıtmak ve ekstrüde etmek, daha sonra soğutmak ve kalıp yoluyla istenen şekle katılaştırmaktır.Hava soğutmalı soğutucu, ekstrüderin ve kalıbın sıcaklığını azaltmak için ekstrüder için soğutma suyu sağlayabilir, böylece ürünün kalitesi ve üretim verimliliği sağlanabilir.
4Enjeksiyon germe üfleme (ISBM):ISBM, enjeksiyon kalıplama ve germe darbe kalıplama işlemlerini birleştirerek termoplasttan şişeler veya kaplar üretme yöntemidir.Hava soğutmalı soğutucular, ürünlerin kalitesini ve boyutsal istikrarını sağlamak için kalıplar ve plastik ürünler için soğutma suyu sağlamak için ISBM işleminde kullanılır..
5. Plastik film oluşturma:Plastik film oluşturma, erimiş plastiği bir ekstrüder aracılığıyla bir filme ekstrüde etmek ve soğutma ve katılaştırma yoluyla gerekli plastik filmi oluşturmaktır.Havadan soğutulan soğutucu, plastik filmin kalitesini ve üretim verimliliğini sağlamak için ekstrüderin ve kalıbın sıcaklığını düşürmek için ekstrüder için soğutma suyu sağlayabilir.
Bunlar plastik kalıplama endüstrisinde hava soğutmalı soğutucuların bazı yaygın uygulamalarıdır.Ürün kalitesini sağlamak ve üretim verimliliğini artırmak için plastik kalıplama süreci sırasında sıcaklık kontrolünü korumak için soğutucunun soğutma fonksiyonu çok önemlidir.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Soğutucuların teknik desteği ve hizmetleri şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7Yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir. Tüm bileşenler bir filmle korunur ve korunur ve birim daha sonra kolay nakliye için bir palete yerleştirilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Hava soğutmalı soğutucunun soğutma suyunun özel bir tedaviye ihtiyacı var mı?
Hava soğutmalı soğutucunun soğutma suyunun genellikle su kalitesinin gereksinimleri karşılamasını sağlamak ve soğutucunun ve ilgili ekipmanların normal çalışmasını korumak için tedavi edilmesi gerekir.İşte soğutma suyunu arıtma yöntemleri::
1Ekran filtrasyonu:Soğutma suyunda süspansiyona girmiş katı maddeler, parçacıklar ve kirlilikler olabilir.
2- korozyon önleyici:Soğutma suyundaki oksijen, karbondioksit ve sülfür gibi koroziv maddeler, soğutucuya ve ilgili ekipmanlara koroziv etkisi gösterebilir.koruyucu maddeler genellikle korozyonu önlemek ve ekipmanların normal çalışmasını korumak için eklenir..
3Kalınlaşmaya karşı tedavi:Soğutma suyundaki sert su bileşenleri, kalsiyum ve magnezyum gibi, ekipman yüzeyinde bir kabuk tabakası oluşturacaktır.Bu da ısı transferi etkisini etkileyecek ve ekipmanların verimliliğini azaltacaktır.Bu nedenle, kabuk katmanının oluşumunu azaltmak için kabuk karşıtı ajan veya su yumuşatma tedavisi eklemek gibi kabuk karşıtı önlemler alınabilir.
4Mikrobiyal kontrol:Soğutma suyunda bakteriler, algler ve mantarlar gibi mikroorganizmalar olabilir, bu da su kalitesinin bozulmasına, boruların tıkanmasına ve ekipman hasarına neden olabilir.,Biyositler veya düzenli dezenfeksiyon işlemleri kullanılabilir.
5PH ayarlama:Soğutma suyunun PH değeri, ekipmanların korozyonu ve kabuk oluşumu üzerinde etkisi vardır.Soğutma suyunun pH değerini uygun şekilde ayarlamak daha iyi korozyon ve kabuk önleyici etkileri sağlayabilir.
Uygun bir arıtma yöntemi, soğutma suyunun özel kalitesine ve kullanım koşullarına göre belirlenmelidir.Üreticiler soğutma suyu arıtma önerileri sunacak ve kullanıcılara ilgili arıtma işlemlerini gerçekleştirmeleri için rehberlik edeceklerdir.Soğutma suyu sisteminin düzenli denetimi ve bakımı da soğutma suyunun kalitesini sağlamak için önemli bir önlemdir.
