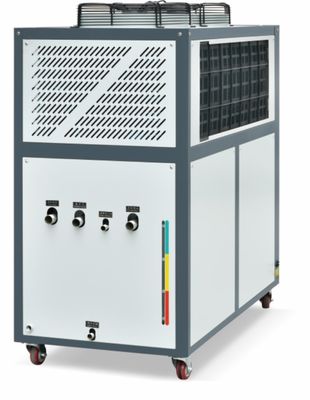

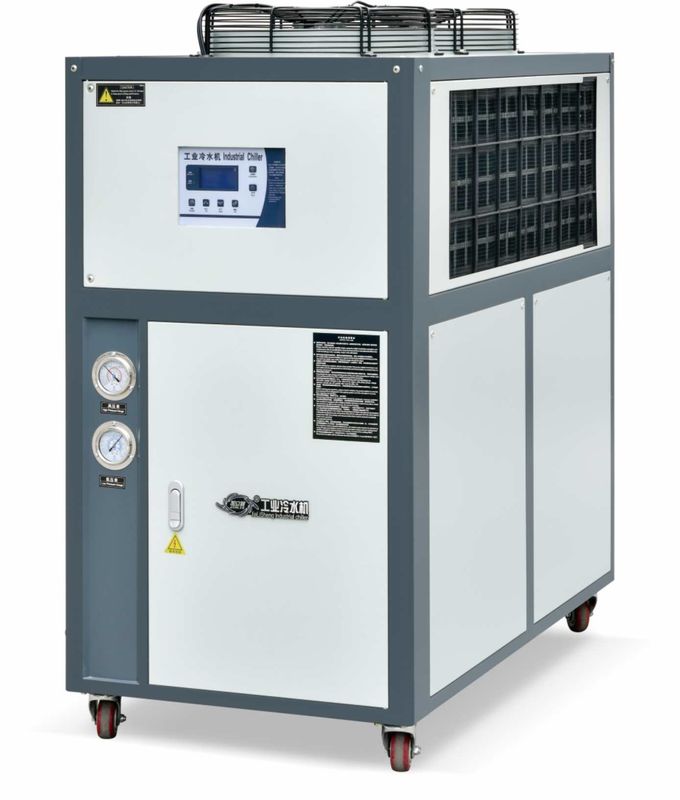

JLSF-6HP Hava Soğutma Su Soğutucu Makine Vakum Kaplama Elektroplating Oksidasyon için
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO |
| Model numarası: | JLSF-6HP |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 5 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 600 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Su Soğutma Grubu | Uygulama: | Endüstriyel/Ticari |
|---|---|---|---|
| Kontrolör: | Mikroişlemci/PLC | Kompresör Tipi: | Scroll/Yarı Hermetik/Hermetik |
| Evaporatör: | Su Deposu Bobin/Kabuk ve Tüp/Plakalı Eşanjör | kondansatör: | Kanatlı |
| Kondenser Fanları: | Eksenel/Santrifüjlü | Ses seviyesi: | 60-65dB(A) |
| pompa: | merkezkaç | Soğutucu: | R22/R407C/R134A/R410A/R404A |
| Koruma: | Yüksek/Düşük Basınç/Aşırı Yük/Faz Sırası/Donma Önleme | Garanti: | 12 ay |
| Vurgulamak: | JLSF-6HP Hava Soğutma Su Soğutucusu,Vakum Kaplama Hava Soğutma Su Soğutucu,Elektroplating Oksidasyon soğutma soğutma makinesi |
||
Ürün Açıklaması
JLSF-6HP Hava soğutmalı su soğutucu kaplama makinesi, vakum kaplama, elektroplating oksidasyon
Ürün Tanımı:
Vakum kaplama soğutucusu, vakum kaplama ekipmanlarını soğutmak için kullanılan bir soğutucudur.Vacuum pompası ve diğer ekipmanların istikrarını ve film kalitesini sağlamak için.
Üretim Özellikleri:
Vakum kaplama soğutucunun ana özellikleri şunlardır:
1Yüksek hassasiyetli sıcaklık kontrolü:Vakum kaplama soğutucu, soğutma suyunun sıcaklığını ve akışını kontrol ederek reaksiyon odasının, hedef malzemenin ve vakum pompasının ve diğer ekipmanların sıcaklığını doğru bir şekilde kontrol edebilir,ekipmanların istikrarını ve filmin kalitesini sağlamak için.
2Verimli soğutma:Vakum kaplama soğutucusu, reaksiyon odasının, hedef malzemenin, vakum pompasının ve diğer ekipmanların sıcaklığını dolaşan su ile hızla düşürebilir.ve soğutma verimliliğini ve üretim verimliliğini artırmak.
3Kompakt ekipman yapısı:Vakum kaplama soğutucular genellikle kompakt bir yapı tasarımı benimser, küçük bir alanı işgal eder ve kurulumu ve kullanımı kolaydır.
4- İşleme kolay:Vakum kaplama soğutucunun işleyişi nispeten basittir, ekipmanın kontrolünü gerçekleştirmek için sadece soğutma suyunun sıcaklığını ve akışını ayarlamanız gerekir.
5Enerji tasarrufu ve çevre koruması:Vakum kaplama soğutucusu, enerji tüketimini ve çevresel kirliliği azaltabilen enerji tasarrufu ve çevre koruma tasarımı benimser.
Vakum kaplama soğutucuları elektronik, optoelektronik, havacılık, kimyasal ve diğer endüstrilerde yaygın olarak kullanılmaktadır.Ekipmanın istikrarını ve filmin kalitesini sağlamak, üretim verimliliğini artırmak ve üretim maliyetlerini azaltmak.
Çalışma prensibi:
Hava soğutmalı bir soğutucunun ana bileşenleri arasında bir kompresör, bir hava kondansatörü, bir genişleme valfi ve bir buharlaştırıcı vardır.
1Kompresör düşük basınçlı, düşük sıcaklıklı soğutucu gazı alır ve yüksek basınçlı, yüksek sıcaklıklı gaz haline sıkıştırır.
2Bu yüksek sıcaklıklı ve yüksek basınçlı soğutucu gaz, hava kondansatörüne girer, çevresel hava ile ısı değişimi yapar ve çevreye ısı salır.Buzdolabı gaz halinden sıvı haline yoğunlaşırken.
3Yüksek basınçlı soğutucu sıvı genişleme valfinden geçer, basınç aniden düşer ve düşük basınçlı ve düşük sıcaklıklı soğutucu sıvıya dönüşür.
4Düşük sıcaklık ve düşük basınçta soğutucu sıvı buharlaştırıcıya girer, iç mekan ısısını emer ve kendiliğinden gaz haline dönüşür.ve soğutma amacına ulaşmak için iç mekan sıcaklığı düşer.
5Soğutucu gaz, bir döngüyü tamamlamak için tekrar kompresöre çekilir.
Hava soğutmalı soğutucuların avantajları arasında kolay kurulum, soğutma kulelerine ve soğutma su pompalarına gerek olmaması ve düşük bakım maliyetleri bulunur.verimliliği su soğutmalı soğutuculardan daha düşüktür, özellikle yüksek ortam sıcaklıklarında ve verimliliği daha da azaltacaktır.
| 1 Kompresör | 5 Buharlaştırıcı | 9 Sıcaklık sensörü | 13 Bypass valfi |
| 2 Kondansör | 6 Küre valfi | 10 Su tankı | 14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi | 7 Antifriz anahtarı | 11 Su pompası basınç ölçer | 15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi | 8 Yüzen anahtarı | 12 Su pompası |
16 Basınç azaltma valfi |
Teknik parametreler:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Soğutma kapasitesi | KW/saat | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/saat | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Dolaşım pompası | Güç | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Baş | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Buharlaştırıcı | Akış | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Su kapasitesi | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Çapraz | inç | 1/2 inç. | 3/4 inç. | 1 " | 1-1/2 inç | 1-1/2 inç | ||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Birim ağırlığı | Kilogram | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Soğutma kapasitesi | KW/saat | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/saat | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Dolaşım pompası | Güç | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Baş | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Buharlaştırıcı | Akış | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Su kapasitesi | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Çapraz | inç | 1.5" | 2 " | 2.5" | 3'lük | |||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Birim ağırlığı | Kilogram | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Uygulama endüstrisi:
Küçük hava soğutmalı soğutucular, aşağıdakiler de dahil olmak üzere birçok farklı endüstri ve uygulama için uygundur:
1Elektronik endüstrisi:Küçük hava soğutmalı soğutucular, ekipmanların normal çalışmasını sağlamak için yarı iletkenler, optikler ve elektronik bileşenler gibi yüksek teknoloji ürünleri için soğutma sağlayabilir.
2İlaç endüstrisi:küçük hava soğutmalı soğutucular, ilaçların kalitesini ve güvenliğini sağlamak için sıcaklık kontrolünü gerektiren ilaç üretim sürecinde bağlantı için istikrarlı soğutma etkisi sağlayabilir..
3Gıda endüstrisi:Küçük hava soğutmalı soğutucular, gıdaların kalitesini ve güvenliğini sağlamak için gıda işleme, depolama ve taşıma sırasında sıcaklık kontrolünü gerektiren bağlantılar için soğutma sağlayabilir.
4Plastik sanayi:Küçük hava soğutmalı soğutucular plastik enjeksiyon kalıplama, üfleme kalıplama, ekstrüzyon kalıplama vb.Ürün kalitesini ve üretim verimliliğini sağlamak için.
5Kimya endüstrisi:Küçük hava soğutmalı soğutucular kimyasal ürünlerin kalitesini ve güvenliğini sağlamak için kimyasal üretim sürecinde sıcaklık kontrolüne ihtiyaç duyan bağlantıların soğutmasını sağlayabilir.
Genel olarak, küçük hava soğutmalı soğutucular soğutma gerektiren çeşitli durumlar için uygundur ve farklı endüstriler için verimli, istikrarlı ve güvenilir soğutma çözümleri sunar.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Hava soğutmalı soğutucuların teknik desteği ve hizmeti şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7- Yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Hava soğutmalı soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Vakum kaplama için soğutucuların önemi
Soğutucu, vakum kaplama işleminde çok önemli bir rol oynar ve vakum kaplamanın kalitesi ve verimliliği üzerinde hayati bir etkisi vardır.Vakum kaplamasında soğutucuların rolü esas olarak aşağıdaki yönlerden yansımaktadır::
1Reaksiyon odası sıcaklığını kontrol edin:Vakum kaplama işlemi sırasında, reaksiyon odasındaki sıcaklık yükselmeye devam edecektir. Eğer sıcaklık çok yüksekse, filmin kalitesini ve film oluşturma hızını etkileyecektir. The chiller can reduce the temperature of the reaction chamber by circulating water and maintain a constant temperature in the reaction chamber to improve the quality and film forming speed of the film.
2Vakum pompasının sıcaklığını kontrol et:Vakum pompası vakum kaplama işleminde önemli bir cihazdır ve sıcaklığının artması pompalama verimliliğini ve ömrünü azaltacaktır.Soğutucu, vakum pompasının kabuğunu ve emme borusunu soğuturak vakum pompasının sıcaklığını azaltabilir, emme verimliliğini artırır ve vakum pompasının kullanım ömrünü uzatır.
3Hedefi soğutuyorum.Hedef, kaplama sürecinde ısı üretir. Eğer zamanında soğutılmazsa, hedefin kullanım ömrünü azaltacak ve filmin kalitesini etkileyecektir.Su soğutucu dolaşan su ile hedefi soğutabilir, hedefin sıcaklığını sabit tutmak, hedefin kullanım ömrünü uzatmak ve filmin kalitesini artırmak.
4Ekipmanın istikrarını sağlamak:Vakum kaplama işleminde, ekipmanın istikrarı, film oluşumunun kalitesi ve verimliliği üzerinde çok önemli bir etkiye sahiptir.Soğutucu, reaksiyon odasının sıcaklığını kontrol ederek ekipmanın istikrarını sağlar., vakum pompası ve hedef malzeme, film oluşumunun kalitesini ve verimliliğini artırmak için.
Özetle, soğutucu, sadece vakum kaplama işlemi sırasında ekipmanın istikrarını sağlamakla kalmaz, aynı zamanda reaksiyon odasının, vakum pompasının ve hedefin sıcaklığını da kontrol edebilir.ve film oluşumunun kalitesini ve verimliliğini artırmak, bu yüzden vakum kaplama için önemi göz ardı edilemez.
