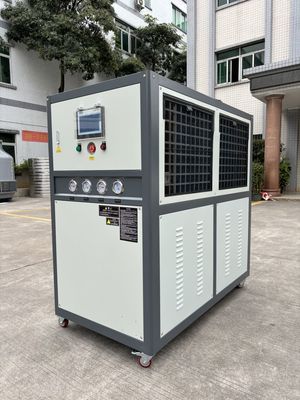

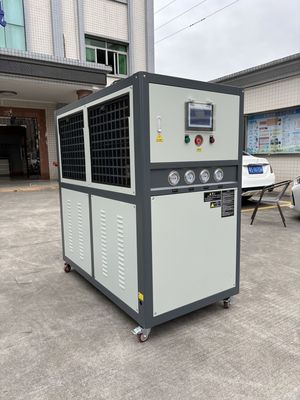

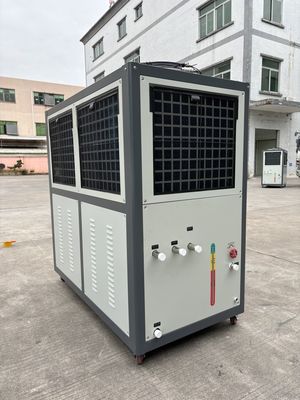

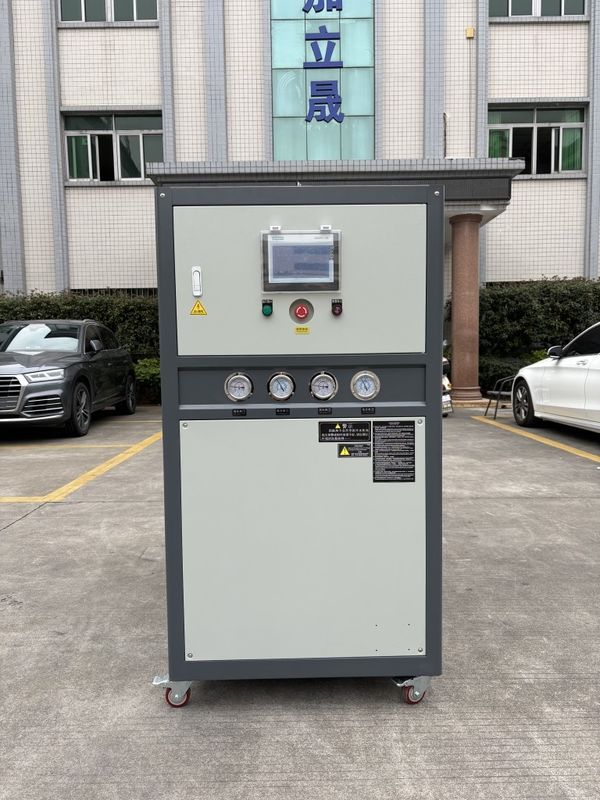

JLSF-12HP Hava soğutmalı su soğutucu 10 ton 10TR Soğutma Kapasitesi Paketleme Makinesi Ekstrüder
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-12HP/10Ton/10TR |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 set |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 7 Gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 300 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Su Soğutma Grubu | Kontrol Sistemi: | SiemensPLC/ 7 inç dokunmatik ekran |
|---|---|---|---|
| Çıkış suyu sıcaklığı: | 5-35 ℃ | Kompresör Tipi: | Scroll/Yarı Hermetik/Hermetik |
| Evaporatör: | Su Deposu Bobin/Kabuk ve Tüp/Plakalı Eşanjör | Kondansör: | Kanatlı Tüp |
| Kondenser Fanları: | Eksenel/Santrifüjlü | Gürültü seviyesi: | ≤65dB(A) |
| Soğutucu: | R22/R407C/R134A/R410A/R404A | Koruma sistemi: | Yüksek/Alçak Basınç, Su Akışı, Aşırı Yük vb. |
| pompa: | Santrifüj/dikey | Su akış debisi: | 5-6m³/saat |
| Garanti: | 12 Aylık | ||
| Vurgulamak: | Hava soğutmalı su soğutucu 10 ton kapasite,ambalaj makineleri hava soğutmalı su soğutucu |
||
Ürün Açıklaması
Ürün Tanımı:
Hava soğutmalı soğutucu, soğutucu olarak da bilinen bir soğutma cihazıdır. Bir hava kondansatörü kullanarak ısı boşaltır, bu nedenle "hava soğutmalı" olarak adlandırılır,Bu su soğutucuların çalışma biçiminden farklı.Sıcaklığı boşaltmak için su kondansatörü kullanır.
Geleneksel su soğutmalı soğutucu ile karşılaştırıldığında, hava soğutmalı soğutucu ile geleneksel su soğutmalı soğutucu arasındaki fark, bir kondansör olarak bir hava soğutucusu kullanmasıdır.ve fan, makinenin bir tarafından ısı dağılımı için gerekli havayı üfler ve diğer tarafından boşaltır.Bu nedenle, hava soğutmalı soğutucu harici soğutma suyu kaynağına ihtiyaç duymaz, bağımsızdır ve kurulumu ve taşınması çok uygundur.
Üretim Özellikleri:
Hava soğutmalı soğutucu, yaygın bir soğutma ekipmanıdır ve ana özellikleri şunlardır:
1Bağımsızlık:Hava soğutmalı soğutucu, borular veya su pompaları aracılığıyla harici bir soğutma suyu kaynağına bağlanmak zorunda değildir.
2Yüksek verimlilik ve enerji tasarrufu:Hava soğutmalı soğutucu, kısa bir süre içinde belirlenmiş sıcaklık gereksinimlerine ulaşabilecek yüksek verimli kompresörler ve ısı değiştiricileri kullanır.ve aynı zamanda enerji tüketimini azaltabilir ve daha iyi enerji tasarrufu etkileri olabilir.
3.Kolay bakım:Hava soğutmalı soğutucu yapısı basit, bakımı kolay, temizlenmesi ve onarımı kolay.
4.Gürültü düşük:Hava soğutmalı soğutucu düşük iş gürültüsüne sahiptir ve çevre ortamına ve personele müdahale etmez. Sessiz bir ortam gerektiren yerler için uygundur.
5Otomatik kontrol:Hava soğutmalı soğutucu, istikrarlı ve güvenilir soğutma etkisini sağlamak için sıcaklığı ve nemini otomatik olarak ayarlayabilen gelişmiş bir kontrol sistemini benimser.
6Esneklik:Hava soğutmalı soğutucu, farklı ihtiyaçları karşılamak için tek başına veya diğer ekipmanlarla birlikte kullanılabilir.
Genel olarak, hava soğutmalı soğutucu bağımsızlık, yüksek verimlilik ve enerji tasarrufu, kolay bakım, düşük gürültü, otomatik kontrol ve esneklik özelliklerine sahiptir.ve çeşitli soğutma ihtiyaçlarında yaygın olarak kullanılan ideal bir ekipman.
Çalışma prensibi:
Hava soğutmalı bir soğutucunun ana bileşenleri arasında bir kompresör, bir hava kondansatörü, bir genişleme valfi ve bir buharlaştırıcı vardır.
1Kompresör düşük basınçlı, düşük sıcaklıklı soğutucu gazı alır ve yüksek basınçlı, yüksek sıcaklıklı gaz haline sıkıştırır.
2Bu yüksek sıcaklıklı ve yüksek basınçlı soğutucu gaz, hava kondansatörüne girer, çevresel hava ile ısı değişimi yapar ve çevreye ısı salır.Buzdolabı gaz halinden sıvı haline yoğunlaşırken.
3Yüksek basınçlı soğutucu sıvı genişleme valfinden geçer, basınç aniden düşer ve düşük basınçlı ve düşük sıcaklıklı soğutucu sıvıya dönüşür.
4Düşük sıcaklık ve düşük basınçta soğutucu sıvı buharlaştırıcıya girer, iç mekan ısısını emer ve kendiliğinden gaz haline dönüşür.ve soğutma amacına ulaşmak için iç mekan sıcaklığı düşer.
5Soğutucu gaz, bir döngüyü tamamlamak için tekrar kompresöre çekilir.
Hava soğutmalı soğutucuların avantajları arasında kolay kurulum, soğutma kulelerine ve soğutma su pompalarına gerek olmaması ve düşük bakım maliyetleri bulunur.verimliliği su soğutmalı soğutuculardan daha düşüktür, özellikle yüksek ortam sıcaklıklarında, verimliliği daha da azaltacaktır.
| 1 Kompresör | 5 Buharlaştırıcı | 9 Sıcaklık sensörü | 13 Bypass valfi |
| 2 Kondansör | 6 Top valfi | 10 Su tankı | 14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi | 7 Antifriz anahtarı | 11 Su pompası basınç ölçer | 15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi | 8 Yüzen anahtarı | 12 Su pompası |
16 Basınç indirme valfi |
Teknik parametreler:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Soğutma kapasitesi | KW/saat | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/saat | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Dolaşım pompası | Güç | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Baş | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Buharlaştırıcı | Akış | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Su kapasitesi | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Çapraz | inç | 1/2 inç. | 3/4 inç. | 1 " | 1-1/2 inç | 1-1/2 inç | ||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Birim ağırlığı | Kilogram | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Soğutma kapasitesi | KW/saat | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/saat | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Dolaşım pompası | Güç | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Baş | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Buharlaştırıcı | Akış | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Su kapasitesi | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Çapraz | inç | 1.5" | 2 " | 2.5" | 3'lük | |||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Birim ağırlığı | Kilogram | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Uygulama endüstrisi:
Küçük hava soğutmalı soğutucular, aşağıdakiler de dahil olmak üzere birçok farklı endüstri ve uygulama için uygundur:
1Elektronik endüstrisi:Küçük hava soğutmalı soğutucular, ekipmanların normal çalışmasını sağlamak için yarı iletkenler, optikler ve elektronik bileşenler gibi yüksek teknoloji ürünleri için soğutma sağlayabilir.
2İlaç endüstrisi:küçük hava soğutmalı soğutucular, ilaçların kalitesini ve güvenliğini sağlayan, sıcaklık kontrolünü gerektiren ilaç üretim sürecindeki bağlantı için istikrarlı soğutma etkisi sağlayabilir..
3Gıda endüstrisi:Küçük hava soğutmalı soğutucular, gıdaların kalitesini ve güvenliğini sağlamak için gıda işleme, depolama ve taşıma sırasında sıcaklık kontrolünü gerektiren bağlantılar için soğutma sağlayabilir.
4Plastik endüstrisi:Küçük hava soğutmalı soğutucular plastik enjeksiyon kalıplama, üfleme kalıplama, ekstrüzyon kalıplama vb.Ürün kalitesini ve üretim verimliliğini sağlamak için.
5Kimya endüstrisi:Küçük hava soğutmalı soğutucular kimyasal ürünlerin kalitesini ve güvenliğini sağlamak için kimyasal üretim sürecinde sıcaklık kontrolüne ihtiyaç duyan bağlantıların soğutmasını sağlayabilir.
Genel olarak, küçük hava soğutmalı soğutucular soğutma gerektiren çeşitli durumlar için uygundur ve farklı endüstriler için verimli, istikrarlı ve güvenilir soğutma çözümleri sunar.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Hava soğutmalı soğutucuların teknik desteği ve servisi şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7. yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ekstrüderde Soğutucu Uygulama:
The application of water chillers in extruders is mainly used to cool the heating elements of the extruder and the heat generated during the extrusion process to ensure the stability and quality of the extrusion process.
Ekstrüderin çalışma süreci sırasında, plastik veya kauçuk gibi malzemeler ısıtma ve basınç yoluyla borular, kablolar, filmler vb. gibi belirli şekillerde ürünlere ekstrüde edilir.Bu süreçte, ekstrüder, gerekli ekstrüzyon sıcaklığını korumak için ısıtma elemanlarında (sıcaklık variller gibi) sabit sıcaklık kontrolü yapmalıdır.
Su soğutucu, soğutma suyunu dolaştırarak ekstrüderin sıcaklığını düşürür.Soğutma suyunu soğutma sisteminden geçirir ve daha sonra soğutma suyunu borular veya soğutma döngüleri yoluyla ekstrüderdeki ısıtma elemanlarına bağlarSoğutma suyu, ısıtma elemanlarından salınan ısıyı emer ve uzaklaştırır ve böylece ekstrüzyon sürecinde sabit bir sıcaklık sağlar.
Su soğutucularının uygulanması aşağıdaki faydaları getirebilir:
1- Sıcaklık kontrolü:Su soğutucusu, ekstrüderdeki ısıtma elemanlarının sıcaklığının gerekli aralıkta kalmasını sağlamak için hassas bir soğutma etkisi sağlayabilir.Aşırı ısınmanın veya aşırı soğutmanın ekstrüzyon sürecine ve ürün kalitesine etkisinin önlenmesi.
2Dayanıklılık:Ekstrüder soğutarak, su soğutucu ekstrüzyon sürecinin istikrarını korumaya yardımcı olabilir ve sıcaklık dalgalanmalarının ürün boyutu, görünümü ve performansı üzerindeki etkisini azaltabilir.
3Üretim verimliliğini artırmak:Soğutucu, ısıtma elemanını hızlıca soğutabilir, ekstrüderin çalıştırma ve kapatma sırasında zamanını azaltabilir ve üretim verimliliğini ve çıkışını artırabilir.
4Ekipmanın ömrünü uzatmak:Ekstrüderin sıcaklığını kontrol ederek, soğutucu, termal stresden kaynaklanan ekipman hasarını azaltabilir ve ekipmanların kullanım ömrünü ve güvenilirliğini uzatabilir.
Kısacası, soğutucuyu ekstrüderde uygulamak, hassas bir sıcaklık kontrolü sağlayabilir, ekstrüzyon sürecinin istikrarını ve ürün kalitesini sağlayabilir,ve üretim verimliliğini ve ekipman ömrünü artırmak.
