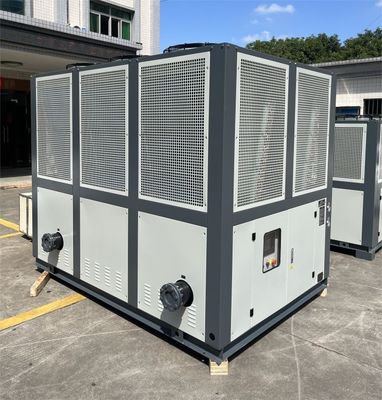

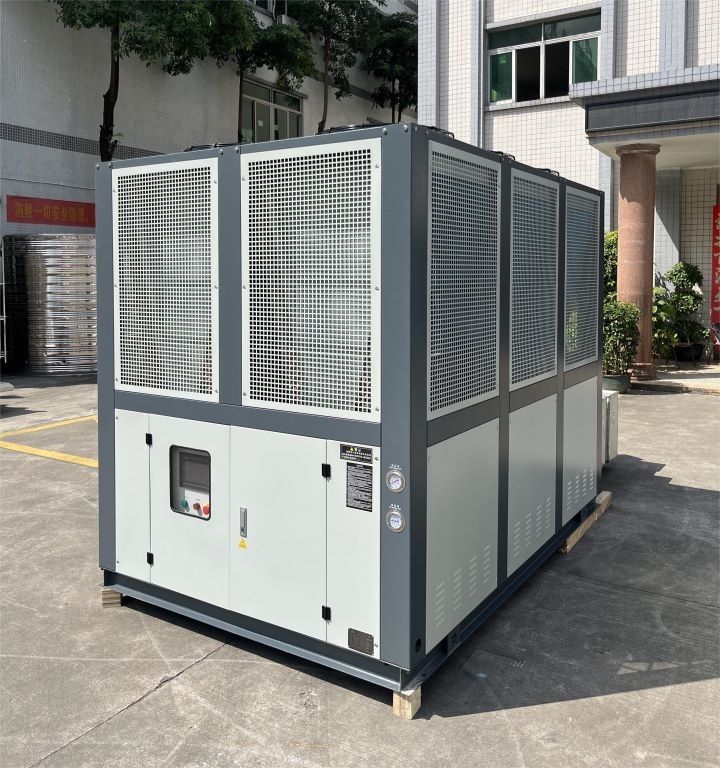

JLSF-75HP PLC 480V Hava soğutmalı su soğutucu Danimarka Danfoss Scroll kompresörü
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-75HP |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 set |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 15 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 100 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Su Soğutma Grubu | Kontrol Sistemi: | PLC/Mikrobilgisayar/7 inç dokunmatik ekran |
|---|---|---|---|
| Çıkış suyu sıcaklığı: | 5-35 ℃ | Kompresör Tipi: | Danimarka Danfoss rulo kompresörü |
| Evaporatör: | Kabuk ve tüp | kondansatör: | Kanatlı |
| Kondenser Fanları: | Eksenel/Santrifüjlü | Gürültü seviyesi: | ≤75dB(A) |
| Voltaj: | 220V/380V/415V/440V/480V | Sıklık: | 50Hz/60Hz |
| Soğutucu: | R410a | Koruma sistemi: | Yüksek/Alçak Basınç, Su Akışı, Aşırı Yük vb. |
| pompa: | Dikey çok aşamalı pompa | Garanti: | 12 ay |
| Vurgulamak: | 480V hava soğutmalı su soğutucu,PLC hava soğutmalı su soğutucu |
||
Ürün Açıklaması
JLSF-75HP Danimarka Danfoss Scroll Kompresörü Kullanarak Hava Soğutucu Su Soğutucusu
Ürün Tanımı:
Havadan soğutulmuş scroll chiller, soğutma ve klima sistemlerinde kullanılan, havadan soğutulmuş kondansör ve scroll kompresör teknolojisini kullanan bir cihazdır.
Havadan soğutulmuş rulo soğutucular, ısıyı dağıtmak için hava soğutulmuş bir kondansör kullanır.Yüksek sıcaklıkta ve yüksek basınçta soğutucu gazı soğutuyor ve yüksek basınçlı sıvıya dönüştürüyorGeleneksel soğutucular genellikle ısıyı dağıtmak için su soğutmalı bir kondansatör kullanır ve soğutma için bir soğutma kulesine veya başka bir su kaynağına bağlanmalıdır.Hava soğutulmuş rulo soğutucu, ısıyı alıp ısı dağılımını elde etmek için kondansör yüzeyinde yüzgeçlerin üzerinden üflemek için bir fan kullanır.
Hava soğutmalı rulo soğutucuların geleneksel su soğutmalı soğutuculara kıyasla birkaç avantajı vardır.İkincisi,, su pompaları ve soğutma kuleleri gibi ek ekipman olmadığından, sistem daha basittir ve daha az yer kaplar.hava soğutmalı scroll soğutucuların genellikle yüksek bir enerji verimliliği oranı vardır ve istikrarlı soğutma etkileri sağlayabilir..
Ürün Özellikleri:
Havadan soğutulan rulo soğutucu, aşağıdaki özelliklere sahip özel bir soğutucu türüdür:
1Verimli soğutma kapasitesi:Havadan soğutulan rulo soğutucu bir rulo kompresör kullanır ve verimli soğutma kapasitesine sahiptir.
2Bağımsız soğutma sistemi:Havadan soğutulan rulo soğutucu, hava soğutma sisteminden bağımsız bir hava soğutma sistemi kullanır ve sıcaklığı fanlar aracılığıyla çevreye dağıtır.Ek soğutma suyu kaynakları veya soğutma kuleleri gerektirmez., daha uygun ve alan tasarrufu sağlıyor.
3Otomatik kontrol ve ayarlama:Havadan soğutulan rulo soğutucular genellikle soğutma sisteminin çalışma durumunu izleyebilen ve ayarlayabilen gelişmiş otomatik kontrol sistemleriyle donatılır.Gerçek ihtiyaçlara göre otomatik olarak başlayabilir ve durabilir, ve ayarlanmış sıcaklık aralığına göre hassas bir sıcaklık kontrolü gerçekleştirin.
4Enerji tasarrufu ve çevre koruması:Bağımsız bir hava soğutma sistemi kullanılması nedeniyle, hava soğutmalı rulo soğutma makineleri su soğutmalı soğutma makinelerinden daha düşük enerji tüketimine sahiptir.Su pompasının çalışmasını ve su dolaşımını gerektirmezAynı zamanda, soğutma kulesine ihtiyaç olmadığından, su arıtma ve kimyasal kullanımı azalır ve çevreye daha uygun hale gelir.
5Esnek yerleştirme ve hareketlilik:Havadan soğutulan rulo soğutucular genellikle kolay montaj ve hareket için kompakt bir tasarıma ve tekerlekli tabanlara sahiptir.Gerektiğinde esnek bir şekilde düzenlenebilir ve ayarlanabilirler ve çeşitli yerlere ve uygulamalara uygundurlar, endüstriyel üretim, ticari binalar ve olayların geçici soğutması dahil.
Çalışma prensibi:
Havadan soğutulan rulo soğutucunun çalışma prensibi iki ana parçaya ayrılabilir: soğutma döngüsü ve ısı dağılımı döngüsü.
Soğutma döngüsünün parçası:
1Sıkıştırma:Soğutma döngüsünün merkezi kayma kompresördür.Ve sonra çevre ve sıkıştırma yoluyla basıncını ve sıcaklığını arttırır..
2Kondansasyon:Sıkıştırılmış yüksek sıcaklıklı ve yüksek basınçlı soğutucu gaz, hava soğutmalı kondansöre giriyor.Soğutucu gazın ısıyı dağıtmasına ve soğumasına neden olurSoğutucu gaz soğuttuğunda, yüksek basınçlı bir sıvıya dönüşür.
3Genişleme:Yüksek basınçlı sıvı soğutucu, genişleme valfinden (gaz cihazı) buharlaştırıcıya girer.Hızlı bir şekilde genişlemesine neden oluyor., böylece sıcaklığı ve basıncı azaltır.
Isı dağılımı döngüsü parçası:
1Buharlama:Genişletilmiş düşük sıcaklıklı ve düşük basınçlı soğutucu, buharlaştırıcıya girer. Buharlaştırıcının içine kanatlı bir boru veya radyatör yerleştirilir. Soğutulacak su veya hava ile temas ederek, buharlaştırıcıya bir soğutma sistemi yerleştirilir.Sıcaklığı emiyor ve suyu veya havayı soğutuyor..
2Soğuk su kaynağı:Buharlaştırıcıda soğutulmuş su, ısıyı emmek ve sıcaklığı düşürmek için soğutulması gereken ekipmana veya sisteme gönderilir.
3Soğutma döngüsü:Soğuk su, dolaşım pompası aracılığıyla soğutulması gereken ekipmana veya sisteme geri taşınır ve soğutma için dolaşır, kapalı bir döngü oluşturur.
Tüm süreç boyunca, soğutucu, kompresörün etkisi altında, ısıyı emerek ve serbest bırakarak, sıkıştırma, yoğunlaşma, genişleme ve buharlaşma döngüsünü tamamlar.Bu sayede soğuk suyun soğutma etkisine ulaşılır.Havadan soğutulan kondansör, soğutma maddesinin döngü boyunca soğutmaya ve dolaşmaya devam edebilmesini sağlamak için bir fan aracılığıyla ısıyı uzaklaştırır.
| 1 Kompresör | 5 Buharlaştırıcı | 9 Sıcaklık sensörü | 13 Bypass valfi |
| 2 Kondansör | 6 Top valfi | 10 Su tankı | 14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi | 7 Antifriz anahtarı | 11 Su pompası basınç ölçer | 15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi | 8 Yüzen anahtarı | 12 Su pompası |
16 Basınç azaltma valfi |
Teknik parametreler:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Soğutma kapasitesi | KW/saat | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/saat | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Dolaşım pompası | Güç | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Baş | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Buharlaştırıcı | Akış | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Su kapasitesi | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Çapraz | inç | 1/2 inç. | 3/4 inç. | 1 " | 1-1/2 inç | 1-1/2 inç | ||||
| Kondansatör | Türü | Verimli tunç setleri dalgalanmış alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Birim ağırlığı | Kilogram | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Soğutma kapasitesi | KW/saat | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/saat | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Dolaşım pompası | Güç | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Baş | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Buharlaştırıcı | Akış | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Su kapasitesi | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Çapraz | inç | 1.5" | 2 " | 2.5" | 3'lük | |||||
| Kondansatör | Türü | Verimli tunç setleri dalgalanmış alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Birim ağırlığı | Kilogram | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Uygulama endüstrisi:
Küçük hava soğutmalı soğutucular, aşağıdakiler de dahil olmak üzere birçok farklı endüstri ve uygulama için uygundur:
1Elektronik endüstrisi:Küçük hava soğutmalı soğutucular, ekipmanların normal çalışmasını sağlamak için yarı iletkenler, optikler ve elektronik bileşenler gibi yüksek teknoloji ürünleri için soğutma sağlayabilir.
2.Eczacılık endüstrisi:küçük hava soğutmalı soğutucular, ilaçların kalitesini ve güvenliğini sağlayan, sıcaklık kontrolünü gerektiren ilaç üretim sürecindeki bağlantı için istikrarlı soğutma etkisi sağlayabilir..
3Gıda endüstrisi:Küçük hava soğutmalı soğutucular, gıdaların kalitesini ve güvenliğini sağlamak için gıda işleme, depolama ve taşıma sırasında sıcaklık kontrolü gerektiren bağlantılar için soğutma sağlayabilir.
4Plastik endüstrisi:Küçük hava soğutmalı soğutucular plastik enjeksiyon kalıplama, üfleme kalıplama, ekstrüzyon kalıplama vb.Ürün kalitesini ve üretim verimliliğini sağlamak için.
5Kimya endüstrisi:Küçük hava soğutmalı soğutucular kimyasal ürünlerin kalitesini ve güvenliğini sağlamak için kimyasal üretim sürecinde sıcaklık kontrolüne ihtiyaç duyan bağlantıların soğutmasını sağlayabilir.
Genel olarak, küçük hava soğutmalı soğutucular soğutma gerektiren çeşitli durumlar için uygundur ve farklı endüstriler için verimli, istikrarlı ve güvenilir soğutma çözümleri sunar.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Soğutucuların teknik desteği ve hizmetleri şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7. yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir. Tüm bileşenler bir filmle korunur ve korunur ve birim daha sonra kolay nakliye için bir palete yerleştirilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Soğutucu kullanırken önlemler?
Bir su soğutucusu kullanırken, aşağıdaki konulara dikkat etmeniz gerekir:
1Güvenli operasyon:Buzdolabının kullanım kılavuzunu ve güvenli çalışma prosedürlerini iyi öğrenin ve uygulayın.Operatörlerin gerekli eğitime ve becerilere sahip olmasını ve ekipmanın çalışma ilkelerini ve güvenlik önlemlerini anlamalarını sağlamak.
2Elektrikli güvenlik:Soğutucunun elektrik bağlantılarının elektrik standartlarına ve gereksinimlerine uygun olduğundan emin olun.Elektrik prizlerinin aşırı yüklenmesini önleyin ve elektrik hatlarının güvenilir olduğundan ve düzenli olarak kontrol edildiğinden emin olun.
3Su kalitesi yönetimi:Soğutucu su soğutma sistemi kullanıyorsa, su kalitesi yönetimine ve bakımına dikkat edin.Suyun kalitesini düzenli olarak kontrol edin ve su soğutma sisteminizdeki filtreleri temizleyin veya değiştirin, böylece çekirdeklerin ve kirlerin birikmesini önleyin.
4. Sıcaklık kontrolü:Gerektiği gibi soğutucunun sıcaklık kontrol parametrelerini ayarlayın ve izleyin. Belirtilen sıcaklık aralığının uygulama gereksinimlerini karşıladığından emin olun ve ihtiyaçları karşılamak için sıcaklık kontrolünü derhal ayarlayın.
5- Bakım:Kondansörü temizlemek, basınç sensörünün ve sıcaklık sensörünün doğruluğunu kontrol etmek ve hareketli parçaları yağlamak da dahil olmak üzere soğutucuyu düzenli olarak bakım yapın.Üreticinin sağladığı bakım talimatlarına ve programına uyun.
6Sorun giderme:Soğutucu arızalanırsa veya anormalse, öncelikle güç kaynağının ve elektrik bağlantılarının normal olup olmadığını kontrol edin.sorun giderme ve onarım için profesyonel bakım personeliyle iletişime geçmelisiniz., ve kendi başınıza tamir veya işlem yapmaktan kaçının.
7Çevre gereksinimleri:Soğutucuyu kurarken çevrenin iyi havalandırıldığına emin olun ve soğutma fanını veya hava giriş ve çıkışını engellemekten kaçının.Kışlatıcıyı zararlı gazlar veya koroziv maddeler içeren bir ortamda kullanmaktan kaçının.
8. Sıcaklık değişimi:Soğutucu çalıştırıldığında veya durdurulduğunda sıcaklık değişebilir. Başlamadan önce sistemin uygun sıcaklıkta olduğundan emin olun. Durduktan sonra, soğutucuyu aniden kapatmaktan kaçının.Ama bunun yerine yavaş yavaş yükü azaltmak ve bir süre için sistem soğutmak için izin.
9Temizlik ve koruma:Radyatörün ve fanın toz ve tıkanıklıktan arınmasını sağlamak için soğutucunun kafesini ve iç kısımlarını düzenli olarak temizleyin.Soğutucuyu sert çevresel koşullardan korumak için uygun koruyucu önlemler alın.
10Geri dönüşüm ve atım:Geri kalan soğutucu maddeleri ve diğer soğutucu ile ilgili atıkları yerel çevresel düzenlemelere ve düzenlemelere uygun olarak atın.
Bu kullanım önlemleri, ekipman ömrünü uzatırken soğutucunuzun güvenli çalışmasını ve performansını sağlamakta yardımcı olabilir.Üreticinin sağladığı kullanım kılavuzlarına ve önerilerine uymak ve gerçek koşullara göre uygun işletim ve bakım yapmak önemlidir..
