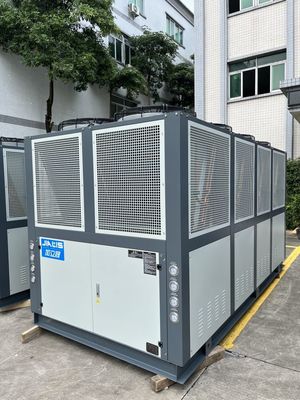

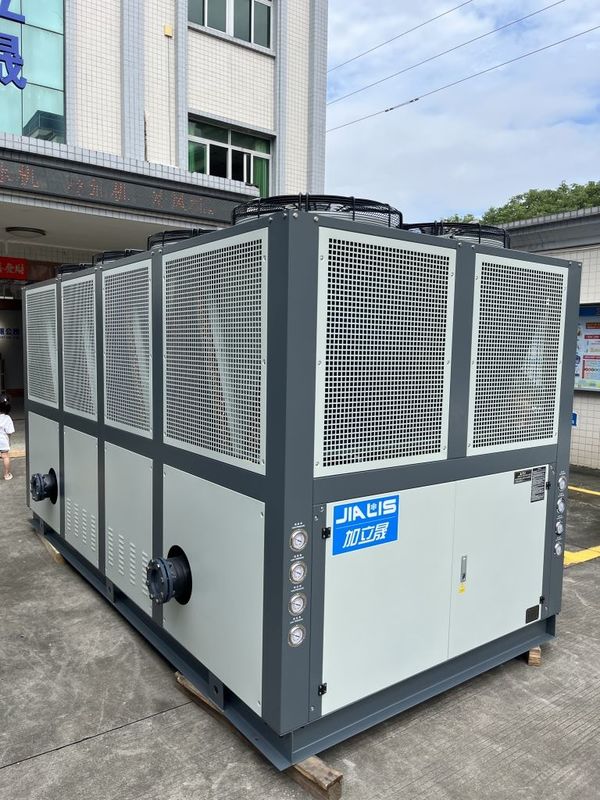

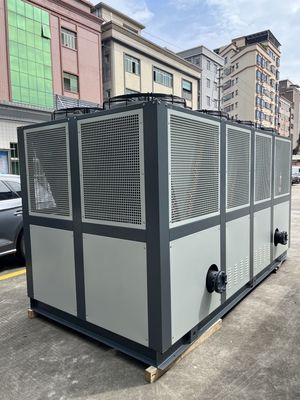

JLSF-100HP Hava soğutmalı su soğutucu Danimarka Danfoss Scroll Kompresör R410A
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-100HP |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 set |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 15 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 100 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Su Soğutma Grubu | Kontrol Sistemi: | PLC/Mikrobilgisayar |
|---|---|---|---|
| Çıkış suyu sıcaklığı: | 5-35 ℃ | Kompresör Tipi: | Danimarka Danfoss rulo kompresörü |
| Evaporatör: | Kabuk ve tüp | kondansatör: | Kanatlı |
| Kondenser Fanları: | Eksenel/Santrifüjlü | Gürültü seviyesi: | ≤75dB(A) |
| Voltaj: | 220V/380V/415V/440V/480V | Sıklık: | 50Hz/60Hz |
| Soğutucu: | R410a | Koruma sistemi: | Yüksek/Alçak Basınç, Su Akışı, Aşırı Yük vb. |
| pompa: | Dikey çok aşamalı pompa | Garanti: | 12 ay |
| Vurgulamak: | Scroll Kompresör Hava Soğutucu Su Soğutucu,R410A Hava soğutmalı su soğutucu |
||
Ürün Açıklaması
JLSF-100HP Danimarka Danfoss Scroll Kompresörü Kullanarak Hava Soğutucu Su Soğutucusu
Ürün Tanımı:
Havadan soğutulmuş scroll chiller, soğutma ve klima sistemlerinde kullanılan, havadan soğutulmuş kondansör ve scroll kompresör teknolojisini kullanan bir cihazdır.
Havadan soğutulmuş rulo soğutucular, ısıyı dağıtmak için hava soğutulmuş bir kondansör kullanır.Yüksek sıcaklıkta ve yüksek basınçta soğutucu gazı soğutuyor ve yüksek basınçlı sıvıya dönüştürüyorGeleneksel soğutucular genellikle ısıyı dağıtmak için su soğutmalı bir kondansatör kullanır ve soğutma için bir soğutma kulesine veya başka bir su kaynağına bağlanmalıdır.Hava soğutulmuş rulo soğutucu, ısıyı alıp ısı dağılımını elde etmek için kondansör yüzeyinde yüzgeçlerin üzerinden üflemek için bir fan kullanır.
Hava soğutmalı rulo soğutucuların geleneksel su soğutmalı soğutuculara kıyasla birkaç avantajı vardır.İkincisi,, su pompaları ve soğutma kuleleri gibi ek ekipman olmadığından, sistem daha basittir ve daha az yer kaplar.hava soğutmalı scroll soğutucuların genellikle yüksek bir enerji verimliliği oranı vardır ve istikrarlı soğutma etkileri sağlayabilir..
Ürün Özellikleri:
Hava soğutmalı scroll chiller, hava soğutmalı kondensör ve scroll kompresör teknolojisini kullanan bir chillerdir.
1Yüksek verimlilik ve enerji tasarrufu:Hava soğutmalı rulo soğutucu, yüksek bir enerji verimliliği oranı sağlamak ve enerji tasarrufu sağlayan bir işletim elde etmek için verimli bir rulo kompresörü kullanır.Genellikle daha düşük güç tüketimine ve daha iyi soğutmaya sahiptirler., enerji tüketimini ve işletme maliyetlerini azaltır.
2Kompakt tasarım:Bu tip soğutucu genellikle kompakt yapısal bir tasarıma sahiptir ve nispeten küçük bir alanı kaplar, bu nedenle sınırlı kurulum alanı olan yerler için uygundur.Kompakt olmaları, ticari ve endüstriyel uygulamalarda daha esnek ve uygun hale getirir.
3Hızlı soğutma:Hava soğutmalı kondansör, sıcaklığı fanlar ve ısı lavaboları aracılığıyla hızla dağıtabilir ve hızlı ve etkili bir soğutma etkisi sağlar.Bu, hızlı soğutma gerektiren senaryolarda hava soğutmalı rulo soğutucunun iyi çalışmasını sağlar, örneğin yüksek sıcaklıklı ortamlarda veya hızlı soğutma gerektiren uygulamalarda.
4Basitleştirilmiş kurulum:Hava soğutmalı yuvarlak soğutucular, harici bir su kaynağına veya soğutma kulesine bağlanmaları gerekmediğinden kurulumu nispeten basittir.Bu, kurulum sırasında boru düzeninin ve su sistemi yapılandırmasının karmaşıklığını azaltır, zaman ve işgücü maliyetleri tasarruf.
5Otomatik kontrol:Birçok hava soğutmalı rulo soğutucu, hassas sıcaklık kontrolü ve akıllı çalışma sağlayabilen gelişmiş otomatik kontrol sistemleriyle donatılmıştır.Bu kontrol sistemleri genellikle ekipmanların istikrarlı çalışmasını ve optimal performansını sağlamak için izleme ve düzenleme işlevlerine sahiptir..
6Geniş uyumluluk:Havadan soğutulmuş rulo soğutucular, ticari binalar, ofisler, oteller, tıbbi tesisler, endüstriyel tesisler,vb.Farklı boyutlarda ve ihtiyaçlarda soğutma ihtiyaçlarını karşılayabilirler ve iyi uyarlanabilirlik ve esneklik gösterirler.
Çalışma prensibi:
Havadan soğutulan rulo soğutucunun çalışma prensibi iki ana parçaya ayrılabilir: soğutma döngüsü ve ısı dağılımı döngüsü.
Soğutma döngüsünün parçası:
1Sıkıştırma:Soğutma döngüsünün merkezi kayma kompresördür.Ve sonra çevre ve sıkıştırma yoluyla basıncını ve sıcaklığını arttırır..
2Kondansasyon:Sıkıştırılmış yüksek sıcaklıklı ve yüksek basınçlı soğutucu gaz, hava soğutmalı kondansöre giriyor.Soğutucu gazın ısıyı dağıtmasına ve soğumasına neden olurSoğutucu gaz soğuttuğunda, yüksek basınçlı bir sıvıya dönüşür.
3Genişleme:Yüksek basınçlı sıvı soğutucu, genişleme valfinden (gaz cihazı) buharlaştırıcıya girer.Hızlı bir şekilde genişlemesine neden oluyor., böylece sıcaklığı ve basıncı azaltır.
Isı dağılımı döngüsü parçası:
1Buharlama:Genişletilmiş düşük sıcaklıklı ve düşük basınçlı soğutucu, buharlaştırıcıya girer. Buharlaştırıcının içine kanatlı bir boru veya radyatör yerleştirilir. Soğutulacak su veya hava ile temas ederek, buharlaştırıcıya bir soğutma sistemi yerleştirilir.Sıcaklığı emiyor ve suyu veya havayı soğutuyor..
2Soğuk su kaynağı:Buharlaştırıcıda soğutulmuş su, ısıyı emmek ve sıcaklığı düşürmek için soğutulması gereken ekipmana veya sisteme gönderilir.
3Soğutma döngüsü:Soğuk su, dolaşım pompası aracılığıyla soğutulması gereken ekipmana veya sisteme geri taşınır ve soğutma için dolaşır, kapalı bir döngü oluşturur.
Tüm süreç boyunca, soğutucu, kompresörün etkisi altında, ısıyı emerek ve serbest bırakarak, sıkıştırma, yoğunlaşma, genişleme ve buharlaşma döngüsünü tamamlar.Bu sayede soğuk suyun soğutma etkisine ulaşılır.Havadan soğutulan kondansör, soğutma maddesinin döngü boyunca soğutmaya ve dolaşmaya devam edebilmesini sağlamak için bir fan aracılığıyla ısıyı uzaklaştırır.
| 1 Kompresör | 5 Buharlaştırıcı | 9 Sıcaklık sensörü | 13 Bypass valfi |
| 2 Kondansör | 6 Top valfi | 10 Su tankı | 14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi | 7 Antifriz anahtarı | 11 Su pompası basınç ölçer | 15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi | 8 Yüzen anahtarı | 12 Su pompası |
16 Basınç azaltma valfi |
Teknik parametreler:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Soğutma kapasitesi | KW/saat | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/saat | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Dolaşım pompası | Güç | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Baş | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Buharlaştırıcı | Akış | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Su kapasitesi | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Çapraz | inç | 1/2 inç. | 3/4 inç. | 1 " | 1-1/2 inç | 1-1/2 inç | ||||
| Kondansatör | Türü | Verimli tunç setleri dalgalanmış alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Birim ağırlığı | Kilogram | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Soğutma kapasitesi | KW/saat | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/saat | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Dolaşım pompası | Güç | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Baş | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Buharlaştırıcı | Akış | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Su kapasitesi | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Çapraz | inç | 1.5" | 2 " | 2.5" | 3'lük | |||||
| Kondansatör | Türü | Verimli tunç setleri dalgalanmış alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Birim ağırlığı | Kilogram | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Uygulama endüstrisi:
Küçük hava soğutmalı soğutucular, aşağıdakiler de dahil olmak üzere birçok farklı endüstri ve uygulama için uygundur:
1Elektronik endüstrisi:Küçük hava soğutmalı soğutucular, ekipmanların normal çalışmasını sağlamak için yarı iletkenler, optikler ve elektronik bileşenler gibi yüksek teknoloji ürünleri için soğutma sağlayabilir.
2.Eczacılık endüstrisi:küçük hava soğutmalı soğutucular, ilaçların kalitesini ve güvenliğini sağlayan, sıcaklık kontrolünü gerektiren ilaç üretim sürecindeki bağlantı için istikrarlı soğutma etkisi sağlayabilir..
3Gıda endüstrisi:Küçük hava soğutmalı soğutucular, gıdaların kalitesini ve güvenliğini sağlamak için gıda işleme, depolama ve taşıma sırasında sıcaklık kontrolü gerektiren bağlantılar için soğutma sağlayabilir.
4Plastik endüstrisi:Küçük hava soğutmalı soğutucular plastik enjeksiyon kalıplama, üfleme kalıplama, ekstrüzyon kalıplama vb.Ürün kalitesini ve üretim verimliliğini sağlamak için.
5Kimya endüstrisi:Küçük hava soğutmalı soğutucular kimyasal ürünlerin kalitesini ve güvenliğini sağlamak için kimyasal üretim sürecinde sıcaklık kontrolüne ihtiyaç duyan bağlantıların soğutmasını sağlayabilir.
Genel olarak, küçük hava soğutmalı soğutucular soğutma gerektiren çeşitli durumlar için uygundur ve farklı endüstriler için verimli, istikrarlı ve güvenilir soğutma çözümleri sunar.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Soğutucuların teknik desteği ve hizmetleri şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7. yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir. Tüm bileşenler bir filmle korunur ve korunur ve birim daha sonra kolay nakliye için bir palete yerleştirilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Havadan soğutulan bir rulo soğutucunun buharlaştırıcısı, su veya hava ile temas ederken ısıyı nasıl emer?
Su veya hava ile temas yoluyla ısı emici bir hava soğutmalı rulo soğutucunun buharlaştırıcısının işlemi aşağıdaki iki şekilde gerçekleştirilebilir:
1Su soğutma yöntemi:
Su soğutmasında, buharlaştırıcının içi genellikle dolaşan soğuk su ile ısıyı emen bir dizi boru veya kanatlı boru içerir.Su soğuk su sisteminden bir dolaşım pompası aracılığıyla buharlaştırıcıdaki borulara taşınırSoğutucu, buharlaştırıcının içinden bu tüplerin dış yüzeylerine akıyor, soğuk su ise tüplerin içinden akıyor.Soğutucu maddenin düşük sıcaklığı ve basıncı nedeniyle, soğuk su borusunun dış yüzeyinden ısı emiyor, soğuk suyun sıcaklığını düşürüyor ve ısıyı alıyor.Soğutucu buharlaşma ve ısı emilim döngüsünü sürdürürken.
2Hava soğutma yöntemi:
Hava soğutma modunda, buharlaştırıcının içindeki boru yüzeyi dış havaya maruz kalır. Buharlaştırıcının boru yüzeylerine bir fan üflerken soğutucu boruların içinden akıyor.Dış hava ile temas yoluyla, soğutucu boru yüzeyinden ısı emiyor, boru yüzeyinin soğumasına ve ısıyı uzaklaştırmasına neden oluyor.
İster su soğutması ister hava soğutması olsun, buharlaştırıcı soğutma maddesinin buharlaşma sürecinde ısıyı emiş olmasından yararlanır.soğutma etkisi elde etmek için sudan veya havadan ısı emiyorKullanılan spesifik yöntem, uygulamanın ihtiyaçlarına ve tasarımın gereksinimlerine bağlıdır.
