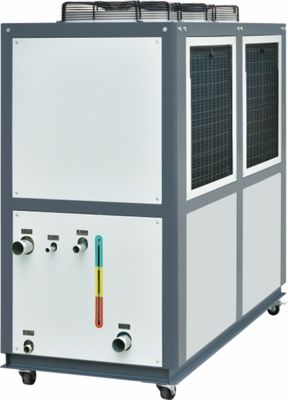

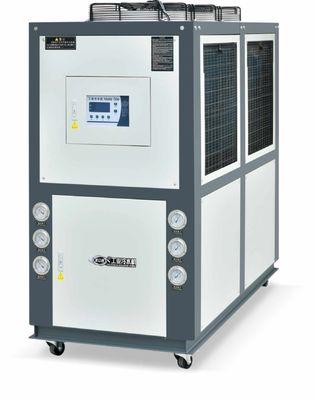

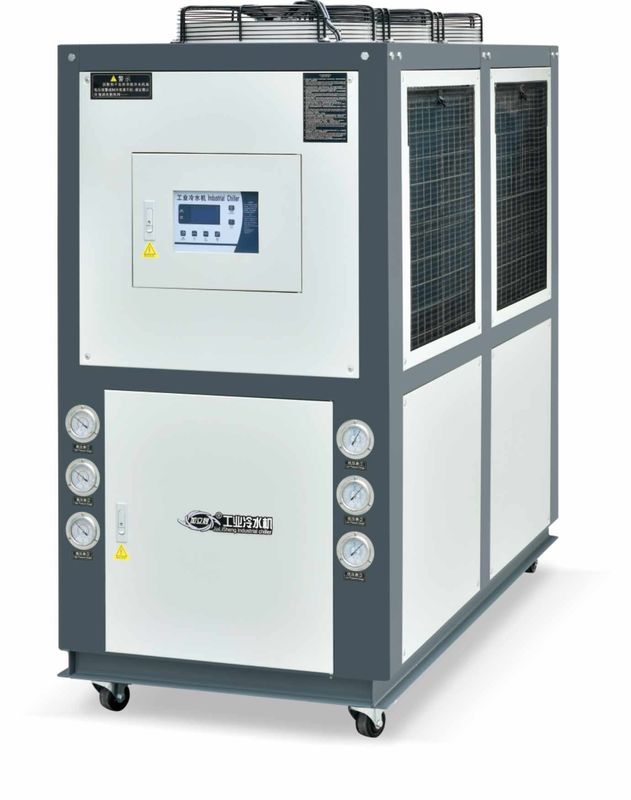

JLSF-15HP Elektronik İşleme için Hava Soğutucu Su Soğutucusu 220V 380V
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-15HP |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 7 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 400 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Su Soğutma Grubu | Kontrol sistemi: | PLC/Mikrobilgisayar |
|---|---|---|---|
| Çıkış suyu sıcaklığı: | 5-50 ℃ | Kompresör Tipi: | Scroll/Yarı Hermetik/Hermetik |
| Evaporatör: | Su Deposu Bobin/Kabuk ve Tüp/Plakalı Eşanjör | kondansatör: | Kanatlı Tüp |
| Kondenser Fanları: | Eksenel/Santrifüjlü | Gürültü seviyesi: | ≤75dB(A) |
| Voltaj: | 220V/380V/415V/440V/480V | Sıklık: | 50Hz/60Hz |
| Soğutucu: | R22/R407C/R134A/R410A/R404A | Koruma sistemi: | Yüksek/Alçak Basınç, Su Akışı, Aşırı Yük vb. |
| Koruma seviyesi: | IP54 | pompa: | Santrifüj/dikey |
| Garanti: | 12 ay | ||
| Vurgulamak: | JLSF-15HP Hava soğutmalı su soğutucusu,Hava soğutmalı su soğutucusu 220V,380V hava soğutmalı su soğutucu |
||
Ürün Açıklaması
JLSF-15HP Hava Soğutucu Su Soğutucu Elektronik İşleme, Elektriksel Bileşenler, Devre Tablosu Çizimi
Ürün Tanımı:
Hava soğutmalı soğutucu, tipik olarak endüstriyel veya ticari binalarda klima sistemlerinde kullanılan hava soğutmalı soğutucudur.Çalışma prensibi, dışarıdaki havayı soğutucunun içine üflemek için bir fan kullanmaktır., su dolaşımı yoluyla iç mekan ısısını emer ve daha sonra soğutulmuş suyu soğutmak için odaya geri dolaşır.
Su soğutmalı soğutucularla karşılaştırıldığında, hava soğutmalı soğutucular ek su soğutma sistemlerine ihtiyaç duymazlar, bu nedenle kurulum ve bakım daha basittir ve daha ekonomiktir.Soğutma verimliliği, dış mekan sıcaklığı ve nem gibi koşullardan etkilenir., ve genellikle aynı soğutma etkisini elde etmek için daha büyük soğutma gücüne ihtiyaç duyar.
Hava soğutmalı soğutucular genellikle farklı boyutlardaki soğutma ve klima sistemlerine adapte olmak için ihtiyaçlara göre modülerleştirilebilir.,enerji verimliliğini artırmak için hava kaynaklı ısı pompaları veya atık ısı geri kazanım üniteleri gibi.
Ürün Özellikleri:
Diğer soğutucu türleriyle karşılaştırıldığında, hava soğutmalı soğutucuların aşağıdaki avantajları vardır:
1Ek su soğutma sistemine gerek yok:Hava soğutmalı soğutucu, soğutma için doğrudan dış hava kullanabilir ve ek bir su soğutma sistemi gerektirmez, bu nedenle kurulum ve bakım maliyetleri daha düşüktür.
2Çok çeşitli uygulamalar:Hava soğutmalı soğutucular, endüstriyel, ticari ve konut vb. gibi çeşitli binalara ve kapalı ortamlara uygulanabilir.
3Kurulumu kolay:Su soğutmalı soğutma sistemleriyle karşılaştırıldığında, hava soğutmalı soğutma sistemleri boru bağlantıları gerektirmez, bu da montajı kolaylaştırır.
4Düşük enerji tüketimi:Hava soğutmalı soğutucu soğutuyorken, su pompasını çalıştırmak için elektrik enerjisine ihtiyaç duymaz, bu nedenle enerji tüketimi düşüktür.
5Düşük bakım maliyeti:Hava soğutmalı soğutucuda su soğutma sistemi olmadığından, su pompaları ve su borularının kullanımı azalır ve bakım maliyeti de buna göre azalır.
Genel olarak, hava soğutmalı soğutucu, uygun kurulum, düşük bakım maliyeti, geniş uygulama aralığı ve düşük enerji tüketiminin avantajlarına sahiptir.Bu yüzden bazı uygulamalarda yaygın olarak kullanılmaktadır..
Çalışma prensibi:
Hava soğutmalı bir soğutucunun ana bileşenleri arasında bir kompresör, bir hava kondansatörü, bir genişleme valfi ve bir buharlaştırıcı vardır.
1Kompresör düşük basınçlı, düşük sıcaklıklı soğutucu gazı alır ve yüksek basınçlı, yüksek sıcaklıklı gaz haline sıkıştırır.
2Bu yüksek sıcaklıklı ve yüksek basınçlı soğutucu gaz, hava kondansatörüne girer, çevresel hava ile ısı değişimi yapar ve çevreye ısı salır.Buzdolabı gaz halinden sıvı haline yoğunlaşırken.
3Yüksek basınçlı soğutucu sıvı genişleme valfinden geçer, basınç aniden düşer ve düşük basınçlı ve düşük sıcaklıklı soğutucu sıvıya dönüşür.
4Düşük sıcaklık ve düşük basınçta soğutucu sıvı buharlaştırıcıya girer, iç mekan ısısını emer ve kendiliğinden gaz haline dönüşür.ve soğutma amacına ulaşmak için iç mekan sıcaklığı düşer.
5Soğutucu gaz, bir döngüyü tamamlamak için tekrar kompresöre çekilir.
Hava soğutmalı soğutucuların avantajları arasında kolay kurulum, soğutma kulelerine ve soğutma su pompalarına gerek olmaması ve düşük bakım maliyetleri bulunur.verimliliği su soğutmalı soğutuculardan daha düşüktür, özellikle yüksek ortam sıcaklıklarında ve verimliliği daha da azaltacaktır.
| 1 Kompresör | 5 Buharlaştırıcı | 9 Sıcaklık sensörü | 13 Bypass valfi |
| 2 Kondansör | 6 Küre valfi | 10 Su tankı | 14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi | 7 Antifriz anahtarı | 11 Su pompası basınç ölçer | 15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi | 8 Yüzen anahtarı | 12 Su pompası |
16 Basınç azaltma valfi |
Teknik parametreler:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Soğutma kapasitesi | KW/saat | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/saat | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Dolaşım pompası | Güç | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Baş | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Buharlaştırıcı | Akış | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Su kapasitesi | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Çapraz | inç | 1/2 inç. | 3/4 inç. | 1 " | 1-1/2 inç | 1-1/2 inç | ||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Birim ağırlığı | Kilogram | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Soğutma kapasitesi | KW/saat | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/saat | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Dolaşım pompası | Güç | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Baş | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Buharlaştırıcı | Akış | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Su kapasitesi | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Çapraz | inç | 1.5" | 2 " | 2.5" | 3'lük | |||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Birim ağırlığı | Kilogram | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Uygulama endüstrisi:
Hava soğutmalı soğutucular aşağıdaki endüstrilerde ve alanlarda yaygın olarak kullanılmaktadır:
1Endüstriyel imalat:Hava soğutmalı soğutucular, fabrikalar, üretim atölyeleri, makineler ve ekipmanlar vb. için soğutma hizmetleri sağlayabilir, iç mekan sıcaklığını ve nemini sabit tutabilir,ve üretim hatlarının normal çalışmasını sağlamak.
2Ticari binalar:Hava soğutmalı soğutucular, büyük alışveriş merkezleri, ofis binaları, oteller, hastaneler, okullar vb. gibi ticari binalar için soğutma hizmetleri sağlayabilir.İç ortamın rahatlığını sağlamak için.
3İlaç endüstrisi:Hava soğutmalı soğutucular, farmasötik sürecin istikrarını ve kalitesini sağlamak için farmasötik süreçte reaktörler, santrifüjler vb. için soğutma hizmetleri sağlayabilir.
4Gıda endüstrisi:Hava soğutmalı soğutucular, gıda işleme ekipmanlarının hijyenini ve kalitesini sağlamak için soğutma hizmetleri sağlayabilir.
5Gemicilik endüstrisi:Hava soğutmalı soğutucular, gemilerin normal ve güvenli çalışmasını sağlamak için gemi köprüleri ve makine odaları gibi gemiler için soğutma hizmetleri sağlayabilir.
Genel olarak, hava soğutmalı soğutucular, iç ortamın konforunu ve üretim sürecinin istikrarını sağlayarak çeşitli endüstriler ve alanlar için soğutma hizmetleri sağlayabilir.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Hava soğutmalı soğutucuların teknik desteği ve hizmeti şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7- Yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Hava soğutmalı soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Neden daha fazla insan hava soğutmalı soğutucuları tercih ediyor?
Su soğutmalı soğutucularla karşılaştırıldığında, daha fazla insan aşağıdaki nedenlerden dolayı hava soğutmalı soğutucuları kullanmayı tercih ediyor:
1Kolay kurulum:Boru bağlantısı gerektiren su soğutmalı soğutucuyla karşılaştırıldığında, hava soğutmalı soğutucuya gerek yoktur ve kurulumu daha kolaydır.
2Düşük bakım maliyeti:Hava soğutmalı soğutucuda su soğutma sistemi olmadığından, su pompaları ve su borularının kullanımı azalır ve bakım maliyeti de buna göre azalır.
3Düşük enerji tüketimi:Hava soğutmalı soğutucular soğutma sırasında su pompasını çalıştırmak için elektriğe ihtiyaç duymazlar, bu nedenle enerji tüketimi düşüktür.
4Yüksek güvenilirlik:Hava soğutmalı soğutucu, pompa arızası olasılığını azaltan ek bir su pompası gerektirmez, bu nedenle güvenilirlik daha yüksektir.
5Çok çeşitli uygulamalar:Hava soğutmalı soğutucular, endüstriyel, ticari ve konut vb. gibi çeşitli binalara ve kapalı ortamlara uygulanabilir.
6Çevreye dostu:Hava soğutmalı soğutucu, su kaynaklarının tüketimini azaltan ve daha çevre dostu olan ek bir su soğutma sistemine ihtiyaç duymaz.
Genel olarak, hava soğutmalı soğutucular, su soğutmalı soğutuçlardan daha uygun, ekonomik ve çevre dostu olduğundan, bazı uygulamalarda yaygın olarak kullanılırlar.
