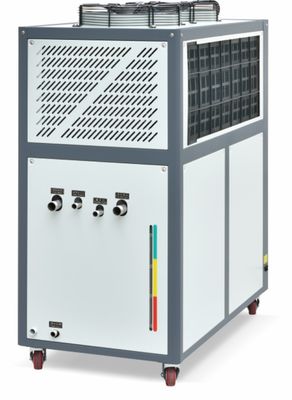

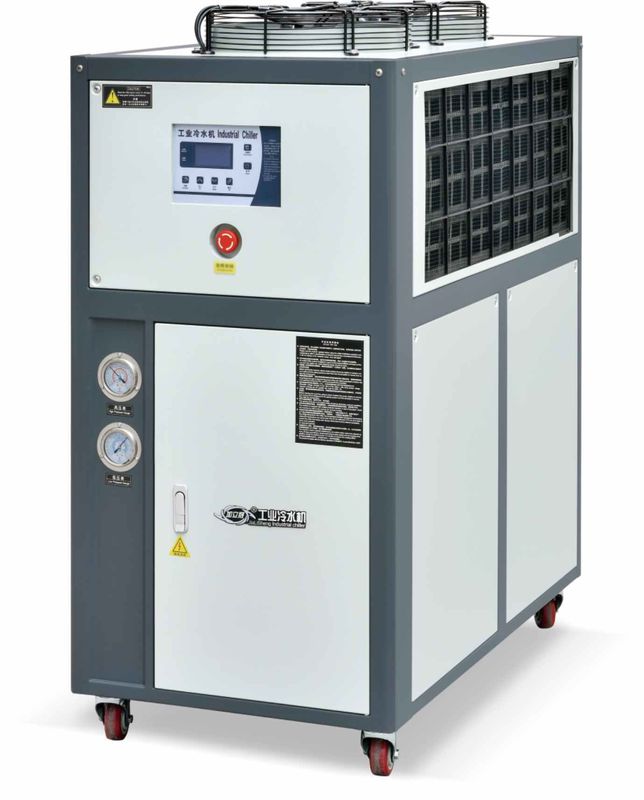

JLSF-4HP Laminasyon Makinesi için Merkezci Hava Soğutucu Su Soğutucu Makinesi
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO |
| Model numarası: | JLSF-4HP |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 5 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 700 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Su Soğutma Grubu | Uygulama: | Endüstriyel/Ticari |
|---|---|---|---|
| Kontrolör: | Mikroişlemci/PLC | Kompresör Tipi: | Scroll/Yarı Hermetik/Hermetik |
| Evaporatör: | Su Deposu Bobin/Kabuk ve Tüp/Plakalı Eşanjör | kondansatör: | Kanatlı |
| Kondenser Fanları: | Eksenel/Santrifüjlü | Ses seviyesi: | 50-65dB(A) |
| pompa: | merkezkaç | Soğutucu: | R22/R407C/R134A/R410A |
| Koruma: | Yüksek/Düşük Basınç/Aşırı Yük/Faz Sırası/Donma Önleme | Garanti: | 12 ay |
| Vurgulamak: | Merkezi kaçak hava soğutmalı su soğutucu,JLSF-4HP Hava soğutmalı su soğutucusu,Laminasyon Su Soğutucu Makinesi |
||
Ürün Açıklaması
JLSF-4HP Hava soğutmalı su soğutucu kabarcık makinesi, yapım makinesi, laminat makinesi
Ürün Tanımı:
Küçük hava soğutmalı soğutucu, genellikle küçük ve orta ölçekli ticari veya endüstriyel uygulamalarda soğutma için kullanılan bir ekipmandır.Bu soğutucudan ısı çıkarır ve soğutma sıvısının dolaşmasına izin verir., sıcaklığı düşürür.
Küçük hava soğutmalı soğutucular tipik olarak bir kompresör, bir kondansör, bir genişleme valfi ve bir buharlaştırıcı içerir.Daha sonra kondansöre gönderilir., bir fan etrafındaki havayı içine üfler ve böylece ısıyı uzaklaştırır. Soğutucu düşük basınçlı bir sıvıya dönüşür ve daha sonra genişleme valfine girer.Düşük basınç soğutucu maddenin buharlaşmasına neden olur, buharlaştırıcıdaki suyu veya diğer sıvıyı soğutan ısıyı emiyor.
Küçük hava soğutmalı soğutucular, su soğutmalı soğutuculardan daha kolay kurulur ve bakılır, çünkü pompalara, soğutma kulelerine veya su borularına gerek yoktur.Genellikle yerleştirilmesi için daha fazla alana ihtiyaç duyarlar çünkü ısı dağıtmak için yeterli alana ihtiyaç duyarlar.
Üretim Özellikleri:
Küçük hava soğutmalı soğutucu, yaygın bir soğutma ekipmanıdır ve ana özellikleri şunlardır:
1- Minyatürleştirme:Geleneksel soğutucularla karşılaştırıldığında, küçük hava soğutmalı soğutucular daha küçük boyutlarda ve daha hafiftir, bu da yerleştirilmesini ve taşınmasını kolaylaştırır.
2Yüksek verimlilik ve enerji tasarrufu:Gelişmiş kompresörler ve ısı değiştiricilerinin kullanılması nedeniyle, küçük hava soğutmalı soğutucular daha yüksek soğutma verimine sahiptir, kısa bir süre içinde belirlenmiş sıcaklık gereksinimlerine ulaşabilir,ve aynı zamanda enerji tüketimini azaltabilir. enerji tasarrufu etkisi.
3.Gürültü düşük:Küçük hava soğutmalı soğutucu düşük iş gürültüsüne sahiptir ve çevre ortamına ve personele müdahale etmez. Sessiz bir ortam gerektiren yerler için uygundur.
4.Kolay bakım:Küçük hava soğutmalı soğutucu yapısı basit, bakımı kolay, temizlenmesi ve onarımı kolaydır.
5Otomatik kontrol:Küçük hava soğutmalı soğutucu, istikrarlı ve güvenilir soğutma etkisini sağlamak için sıcaklığı ve nemini otomatik olarak ayarlayabilen gelişmiş bir kontrol sistemini benimser.
Genel olarak, küçük hava soğutmalı soğutucu, minyatürleşme, yüksek verimlilik ve enerji tasarrufu, düşük gürültü, kolay bakım ve otomatik kontrol özelliklerine sahiptir.ve küçük soğutma ihtiyaçları için ideal bir ekipman.
Çalışma prensibi:
Küçük hava soğutmalı soğutucunun çalışma prensibi genel bir soğutma döngüsü sistemine benzer ve ana bileşenleri bir kompresör, bir kondansör, bir genişleme valfi,ve bir buharlaştırıcı.
1Kompresör:Kompresör, soğutucunun temel bileşenidir ve fonksiyonu soğutucuyu yüksek basınçlı bir gaz haline sıkıştırmaktır.Kondansörden boşaltılması gereken.
2Kondansör:Kondansör, soğutucudan ısı dağıtmak için kullanılan bir bileşendir. Yüksek basınçlı gaz kondansörden geçerken, çevredeki hava fan tarafından üflenir.Bu soğutucu maddenin sıcaklığını düşürür ve ısıyı boşaltır.Bu şekilde soğutucu yüksek basınçlı gazdan düşük basınçlı sıvıya dönüşür.
3Genişleme Valfi:Genişleme valfi, soğutucu maddenin akışını kontrol eden küçük bir boğazlama cihazıdır.Valfın daralması nedeniyle soğutucu maddenin basıncı ve sıcaklığı düşecek., böylece soğutucu düşük basınçlı bir sıvıya dönüşür.
4- Buharlaştırıcı:Bir buharlaştırıcı, suyu veya diğer sıvıları soğutmak için kullanılan bir bileşendir. Buharlaştırıcıya giren soğutucu, buharlaştırıcıdan ısı emer.Buharlaştırıcıdaki suyun veya diğer sıvının sıcaklığının düşmesine neden olurSoğutucu tekrar yüksek basınçlı bir gaz haline gelir ve yeni bir soğutma döngüsü başlar.
Tüm soğutma döngüsü boyunca, fan çok önemli bir rol oynar.Böylece soğutucu sürekli soğutulabilir ve döngüde basınçlandırılabilirAyrıca soğutucu maddenin buharlaşmasını sağlar.
| 1 Kompresör | 5 Buharlaştırıcı | 9 Sıcaklık sensörü | 13 Bypass valfi |
| 2 Kondansör | 6 Küre valfi | 10 Su tankı | 14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi | 7 Antifriz anahtarı | 11 Su pompası basınç ölçer | 15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi | 8 Yüzen anahtarı | 12 Su pompası |
16 Basınç azaltma valfi |
Teknik parametreler:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Soğutma kapasitesi | KW/saat | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/saat | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Dolaşım pompası | Güç | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Baş | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Buharlaştırıcı | Akış | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Su kapasitesi | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Çapraz | inç | 1/2 inç. | 3/4 inç. | 1 " | 1-1/2 inç | 1-1/2 inç | ||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Birim ağırlığı | Kilogram | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Soğutma kapasitesi | KW/saat | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/saat | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Dolaşım pompası | Güç | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Baş | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Buharlaştırıcı | Akış | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Su kapasitesi | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Çapraz | inç | 1.5" | 2 " | 2.5" | 3'lük | |||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Birim ağırlığı | Kilogram | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Uygulama endüstrisi:
Küçük hava soğutmalı soğutucular, aşağıdakiler de dahil olmak üzere birçok farklı endüstri ve uygulama için uygundur:
1Elektronik endüstrisi:Küçük hava soğutmalı soğutucular, ekipmanların normal çalışmasını sağlamak için yarı iletkenler, optikler ve elektronik bileşenler gibi yüksek teknoloji ürünleri için soğutma sağlayabilir.
2İlaç endüstrisi:küçük hava soğutmalı soğutucular, ilaçların kalitesini ve güvenliğini sağlamak için sıcaklık kontrolünü gerektiren ilaç üretim sürecinde bağlantı için istikrarlı soğutma etkisi sağlayabilir..
3Gıda endüstrisi:Küçük hava soğutmalı soğutucular, gıdaların kalitesini ve güvenliğini sağlamak için gıda işleme, depolama ve taşıma sırasında sıcaklık kontrolünü gerektiren bağlantılar için soğutma sağlayabilir.
4Plastik sanayi:Küçük hava soğutmalı soğutucular plastik enjeksiyon kalıplama, üfleme kalıplama, ekstrüzyon kalıplama vb.Ürün kalitesini ve üretim verimliliğini sağlamak için.
5Kimya endüstrisi:Küçük hava soğutmalı soğutucular kimyasal ürünlerin kalitesini ve güvenliğini sağlamak için kimyasal üretim sürecinde sıcaklık kontrolüne ihtiyaç duyan bağlantıların soğutmasını sağlayabilir.
Genel olarak, küçük hava soğutmalı soğutucular soğutma gerektiren çeşitli durumlar için uygundur ve farklı endüstriler için verimli, istikrarlı ve güvenilir soğutma çözümleri sunar.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Hava soğutmalı soğutucuların teknik desteği ve hizmeti şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7- Yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Hava soğutmalı soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
