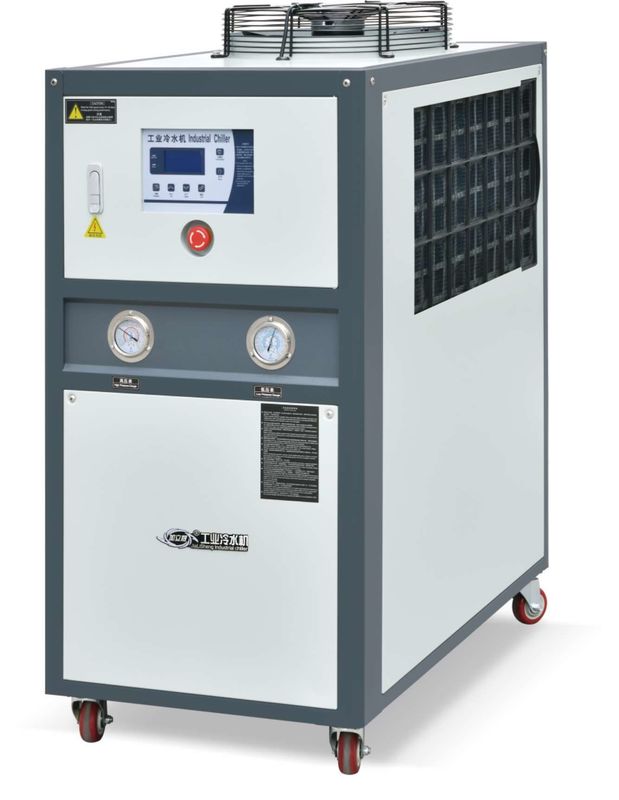

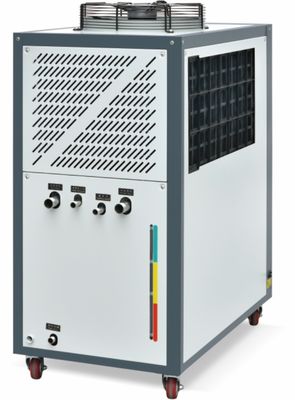

JLSF-3HP Endüstriyel Su Soğutucusu Enjeksiyon Kalıplama Makinesi İçin
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO |
| Model numarası: | JLSF-2HP |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 3 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 800 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Su Soğutma Grubu | Kontrolör: | Mikroişlemci/PLC |
|---|---|---|---|
| Kompresör Tipi: | Scroll/Yarı Hermetik/Hermetik | Evaporatör: | Su Deposu Bobin/Kabuk ve Tüp/Plakalı Eşanjör |
| kondansatör: | Kanatlı | Kondenser Fanları: | eksenel |
| Ses seviyesi: | 50-65dB(A) | pompa: | merkezkaç |
| Soğutucu: | R22/R407C/R134A/R410A | Koruma: | Yüksek/Düşük Basınç/Yüksek/Düşük Sıcaklık/Faz Sırası/Aşırı Yük/Su Eksikliği/Donma Önleme |
| Garanti: | 12 ay | ||
| Vurgulamak: | Enjeksiyon kalıplama makinesi için su soğutucu,JLSF-3HP enjeksiyon kalıplama soğutucusu,Endüstriyel enjeksiyon kalıbı soğutucu |
||
Ürün Açıklaması
JLSF-3HP Hava soğutmalı su soğutucu enjeksiyon kalıplama, kabarcık, üfleme kalıplama, basınç kalıplama
Ürün Tanımı:
Küçük hava soğutmalı soğutucu, genellikle küçük ve orta ölçekli ticari veya endüstriyel uygulamalarda soğutma için kullanılan bir ekipmandır.Bu soğutucudan ısı çıkarır ve soğutma sıvısının dolaşmasına izin verir., sıcaklığı düşürür.
Küçük hava soğutmalı soğutucular tipik olarak bir kompresör, bir kondansör, bir genişleme valfi ve bir buharlaştırıcı içerir.Daha sonra kondansöre gönderilir., bir fan etrafındaki havayı içine üfler ve böylece ısıyı uzaklaştırır. Soğutucu düşük basınçlı bir sıvıya dönüşür ve daha sonra genişleme valfine girer.Düşük basınç soğutucu maddenin buharlaşmasına neden olur, buharlaştırıcıdaki suyu veya diğer sıvıyı soğutan ısıyı emiyor.
Küçük hava soğutmalı soğutucular, su soğutmalı soğutuculardan daha kolay kurulur ve bakılır, çünkü pompalara, soğutma kulelerine veya su borularına gerek yoktur.Genellikle yerleştirilmesi için daha fazla alana ihtiyaç duyarlar çünkü ısı dağıtmak için yeterli alana ihtiyaç duyarlar.
Çalışma prensibi:
Küçük hava soğutmalı soğutucunun çalışma prensibi genel bir soğutma döngüsü sistemine benzer ve ana bileşenleri bir kompresör, bir kondansör, bir genişleme valfi,ve bir buharlaştırıcı.
1Kompresör:Kompresör, soğutucunun temel bileşenidir ve fonksiyonu soğutucuyu yüksek basınçlı bir gaz haline sıkıştırmaktır.Kondansörden boşaltılması gereken.
2Kondansör:Kondansör, soğutucudan ısı dağıtmak için kullanılan bir bileşendir. Yüksek basınçlı gaz kondansörden geçerken, çevredeki hava fan tarafından üflenir.Bu soğutucu maddenin sıcaklığını düşürür ve ısıyı boşaltır.Bu şekilde soğutucu yüksek basınçlı gazdan düşük basınçlı sıvıya dönüşür.
3Genişleme Valfi:Genişleme valfi, soğutucu maddenin akışını kontrol eden küçük bir boğazlama cihazıdır.Valfın daralması nedeniyle soğutucu maddenin basıncı ve sıcaklığı düşecek., böylece soğutucu düşük basınçlı bir sıvıya dönüşür.
4- Buharlaştırıcı:Bir buharlaştırıcı, suyu veya diğer sıvıları soğutmak için kullanılan bir bileşendir. Buharlaştırıcıya giren soğutucu, buharlaştırıcıdan ısı emer.Buharlaştırıcıdaki suyun veya diğer sıvının sıcaklığının düşmesine neden olurSoğutucu tekrar yüksek basınçlı bir gaz haline gelir ve yeni bir soğutma döngüsü başlar.
Tüm soğutma döngüsü boyunca, fan çok önemli bir rol oynar.Böylece soğutucu sürekli soğutulabilir ve döngüde basınçlandırılabilirAyrıca soğutucu maddenin buharlaşmasını sağlar.
| 1 Kompresör | 5 Buharlaştırıcı | 9 Sıcaklık sensörü | 13 Bypass valfi |
| 2 Kondansör | 6 Küre valfi | 10 Su tankı | 14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi | 7 Antifriz anahtarı | 11 Su pompası basınç ölçer | 15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi | 8 Yüzen anahtarı | 12 Su pompası |
16 Basınç azaltma valfi |
Teknik parametreler:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Soğutma kapasitesi | KW/saat | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/saat | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Dolaşım pompası | Güç | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Baş | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Buharlaştırıcı | Akış | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Su kapasitesi | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Çapraz | inç | 1/2 inç. | 3/4 inç. | 1 " | 1-1/2 inç | 1-1/2 inç | ||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Birim ağırlığı | Kilogram | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Soğutma kapasitesi | KW/saat | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/saat | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Dolaşım pompası | Güç | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Baş | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Buharlaştırıcı | Akış | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Su kapasitesi | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Çapraz | inç | 1.5" | 2 " | 2.5" | 3'lük | |||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Birim ağırlığı | Kilogram | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Uygulama endüstrisi:
Farmasötik, kimyasal, gıda, yağ, kaplama, galter, soğuk depolama, plastik, kimyasal lif, ticari beton, lazer, arıtma atölyesi,Mekanik işleme ve diğer endüstrilerModern endüstriyel üretim tarafından gerekli sıcaklığı tam olarak kontrol edebilir, verimliliği ve ürün kalitesini büyük ölçüde artırabilir.tasarımı makul ve kalitesi üstün, 100'den fazla modeli ile, modern endüstriyel soğutma için en iyi seçimdir.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Hava soğutmalı soğutucuların teknik desteği ve hizmeti şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7- Yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Hava soğutmalı soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
