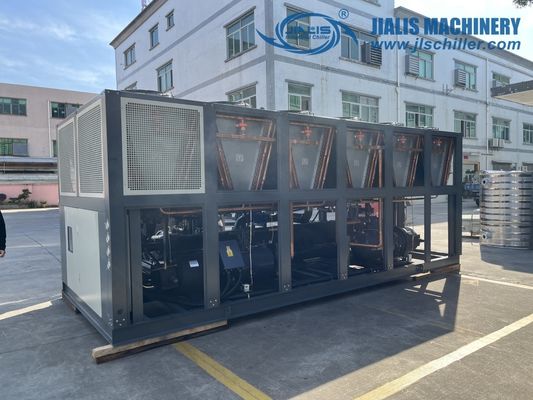

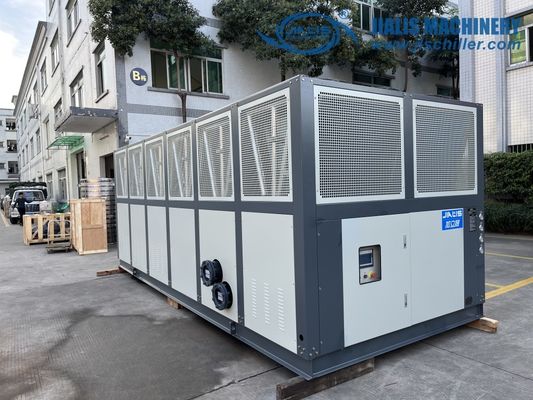

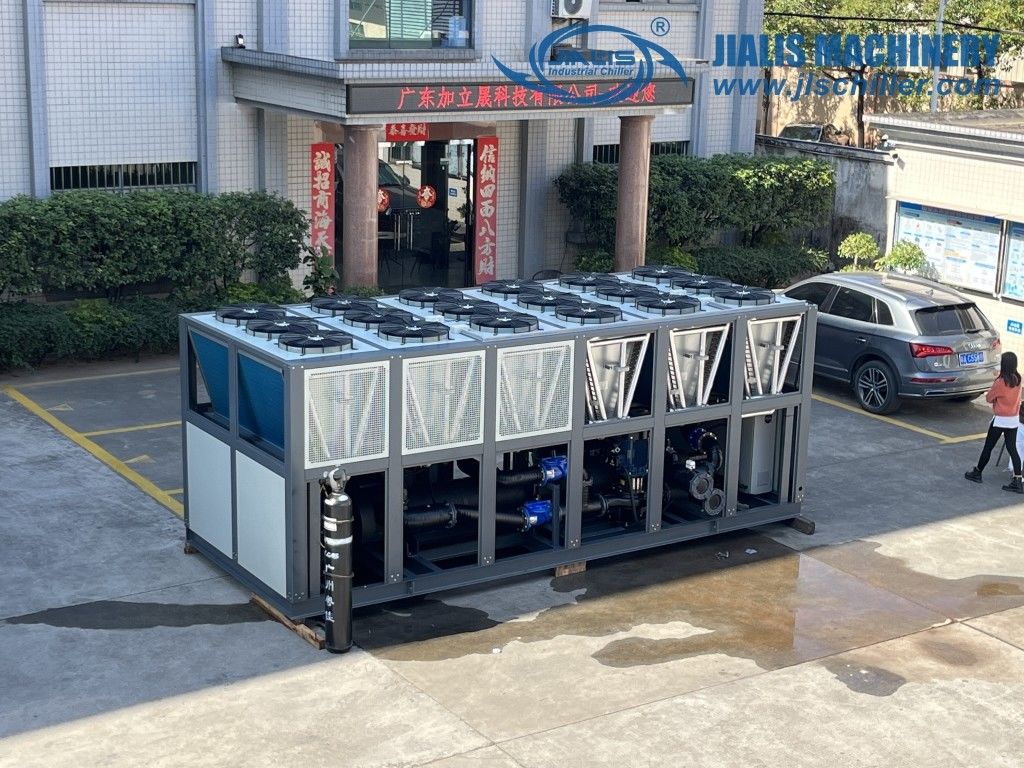

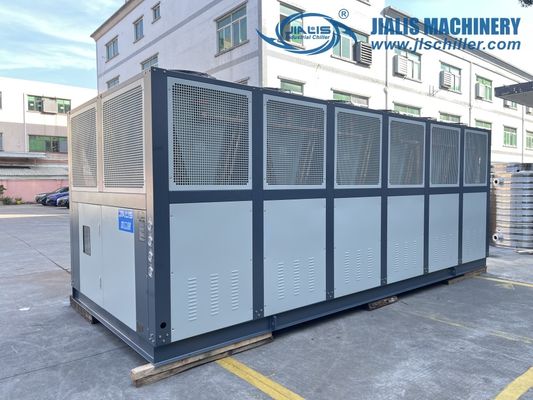

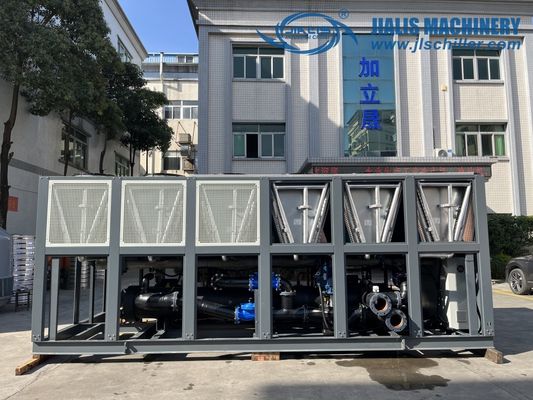

JLSF-180D Hava soğutmalı vida soğutucu Enjeksiyon kalıplarının soğutması Blow kalıpları Ekstrüzyon kalıpları
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-180D |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 set |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kabarcık film ambalajı |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 30 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava soğutmalı vida soğutucu | Kontrol Sistemi: | Siemens PLC |
|---|---|---|---|
| Kontrolör: | Mikroişlemci/Siemens | Başlangıç Modu: | Y-△/Yumuşak Başlatma |
| Kompresör Tipi: | Çift vidalı kompresör | Evaporatör: | Kabuk ve tüp |
| Kondansör: | Kanatlı Tüp | Koruma: | Yüksek/Düşük Basınç, Ters Faz, Aşırı Yük, Donma Önleme, Aşırı Isınma |
| Gürültü seviyesi: | ≤75dB(A) | Voltaj: | 380-415V/3PH/50Hz 440-460/3PH/60Hz |
| Soğutucu: | R22/R407C/R134a | Garanti: | 1 yıl |
| Vurgulamak: | Enjeksiyon Kalıpları Hava Soğutucu Vuruşlu Soğutucu,Sıfır kalıpları Hava soğutmalı vida soğutucu,Ekstrüzyon Kalıpları Hava Soğutucu Vuruşlu Soğutucu |
||
Ürün Açıklaması
Ürün Tanımı:
Hava soğutmalı vida soğutucu, esas olarak buharlaştırıcı, kompresör, kondansatör ve genişleme valfi ve diğer bileşenlerden oluşan bir tür endüstriyel soğutma ve ticari klima ekipmanıdır..Düşük sıcaklıklı ve düşük basınçlı soğutucuyu yüksek sıcaklıklı ve yüksek basınçlı bir gaza sıkıştırmak için vidalı bir kompresör kullanır ve daha sonra kondansörden dışarıya ısı salır.Ve sonunda geri dönüşüm için buharlaştırıcıya geri dönmek için genişleme valfinden soğutucu maddenin sıcaklığını ve basıncını düşürür.
İşlem sırasında, hava soğutmalı vida soğutucusu, dış havadaki ısıyı emiyor, soğutma suyunu soğutuyor ve odaya dolaşarak iç sıcaklığı düşürüyor.Soğutma verimi, dış mekan sıcaklığı ve nem gibi faktörlerden büyük ölçüde etkilenir, bu nedenle etkisi yüksek sıcaklık ve yüksek nemli ortamlarda sınırlı olabilir.
Su soğutmalı soğutucularla karşılaştırıldığında, hava soğutmalı vida soğutucuları ek bir soğutma suyu sistemi gerektirmez, bu nedenle daha basit ve daha uygun maliyetlidir.Çünkü soğutmak için dış havayı kullanıyor., yüksek hava kirliliği olan veya iç mekan hava kalitesinin korunması gereken alanlarda sorun oluşturabilir.
Üretim Özellikleri:
Hava soğutmalı vida soğutucuları, vida kompresörleri ve hava soğutmalı kondansatörleri kullanan soğutma ekipmanlarıdır.
1Yüksek verimlilik:Hava soğutmalı vida soğutucular vida kompresör teknolojisini kullanır ve yüksek verimlilikle karakterize edilir.ve yüksek soğutma verimliliğine ve enerji tüketimi oranına sahiptir.
2Doğal soğutma:Bu tip soğutucu, soğutma fanları ve ısı alıcılarının bir kombinasyonu ile doğal soğutma sağlayan hava soğutmalı bir kondansatörle donatılmıştır.Ek bir soğutma suyu kaynağı gerektirmez., soğutma sisteminin karmaşıklığını ve su kaynaklarına bağımlılığını azaltır.
3Basitleştirilmiş kurulum:Dış bir su kaynağına bağlanmaya gerek olmadığından, hava soğutmalı vida soğutucularının kurulumu nispeten basitleştirilmiştir.Soğutma suyu boruları ve su pompaları gibi ekipmanların kurulmasına gerek yoktur., bu da kurulum ve devreye girme iş yükünü azaltır.
4Güçlü uyumluluk:Hava soğutmalı vida soğutucular çeşitli çevresel koşullarda kullanılmak için uygundur.Yüksek sıcaklıklı ortamlarda normal şekilde çalışabilirler ve dış su sıcaklığı ve su kalitesi tarafından etkilenmezler..
5Yer tasarrufu:Geleneksel su soğutmalı soğutucularla karşılaştırıldığında, hava soğutmalı vida soğutucular, sistem tarafından işgal edilen alanı azaltan ek soğutma suyu tankları ve soğutma suyu boru hatları gerektirmez.
6Kolay bakım:Soğutma suyunun arıtılmasına gerek olmadığından, hava soğutmalı vida soğutucularının bakımı nispeten basittir.bakım maliyetlerini ve iş yükünü azaltan.
Genel olarak, hava soğutmalı vida soğutucular verimli, enerji tasarruflu ve uyarlanabilir soğutma ekipmanlarıdır.Çeşitli endüstriyel alanlarda soğutma ihtiyaçları için uygundurlar ve basitleştirilmiş kurulum ve bakım avantajlarına sahiptirler..
Çalışma prensibi:
Havadan soğutulan vida soğutucunun çalışma prensibi şöyle:
Sıkıştırma süreci:Soğutucu, vida kompresöründe yüksek sıcaklıklı ve yüksek basınçlı bir gaza sıkıştırılır ve daha sonra kondansöre girer.
Kondensasyon süreci:Yüksek sıcaklıkta ve yüksek basınçta bulunan gaz kondansörde soğutulur ve yüksek basınçlı bir sıvıya dönüşür ve aynı zamanda ısı salınır.Fanlar ve radyatörler aracılığıyla dış havaya dağılan.
Genişleme süreci:Yüksek basınçlı sıvı genişleme valfi tarafından dekompresyon yapıldıktan sonra, düşük sıcaklıklı ve düşük basınçlı bir sıvıya dönüşür ve daha sonra buharlaştırıcıya girer.
Buharlama süreci:Düşük sıcaklık ve düşük basınçlı sıvı buharlaştırıcıda buharlaşır, odadaki ısıyı emer, odadaki soğutma suyunu soğutur ve odaya dolaşır.Böylece iç mekan sıcaklığını azaltma amacına ulaşılır..
Teknik parametreler:
| Model | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| Soğutma kapasitesi | KW/saat | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/saat | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Sıcaklık aralığı | 5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) | ||||||||||
| Güç kaynağı | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Toplam güç | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Akış akımı | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Soğuk su | M3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| Kompresör | türü | Yarım-hermetik vida tipi | |||||||||
| Başlatma yöntemi | Y-△ | ||||||||||
| Kapasite ayarlaması | 0,25,50,75,100 | ||||||||||
| Giriş gücü | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Dondurulmuş yağ | türü | HBR-A01 | |||||||||
| doldurma hacmi | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| Soğutucu | türü | R-22/R407C | |||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | ||||||||||
| Buharlaştırıcı | doldurma hacmi | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| türü | Kabuk ve tüp | ||||||||||
| Kondensatör | Çapraz | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| türü | Yüksek verimli bakır kafesli alüminyum kanat tipi + düşük gürültülü dış rotor fanı | ||||||||||
| Soğutma havanın hacmi | M3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| koruyucu cihaz | Yüksek ve düşük voltaj anahtarı, dondurma karşıtı koruma, çözünür fiş, güvenlik valfi, aşırı yük koruma aygıtı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | ||||||||||
| Boyutları | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| Ağırlık | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Model | JLSF-120A | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| Soğutma kapasitesi | KW/saat | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/saat | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Sıcaklık aralığı | 5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) | ||||||||||
| Güç kaynağı | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Toplam güç | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Akış akımı | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Soğuk su | M3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| Kompresör | türü | Yarım-hermetik vida tipi | |||||||||
| Başlatma yöntemi | Y-△ | ||||||||||
| Kapasite ayarlaması | 0,25,50,75,100 | ||||||||||
| Giriş gücü | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Dondurulmuş yağ | türü | HBR-A01 | |||||||||
| doldurma hacmi | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| Soğutucu | türü | R-22/R407C | |||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | ||||||||||
| Buharlaştırıcı | doldurma hacmi | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| türü | Kabuk ve tüp | ||||||||||
| Kondensatör | Çapraz | mm | DN1250 | DN150 | DN200 | ||||||
| türü | Yüksek verimli bakır kafesli alüminyum kanat tipi + düşük gürültülü dış rotor fanı | ||||||||||
| Soğutma havanın hacmi | M3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| koruyucu cihaz | Yüksek ve düşük voltaj anahtarı, dondurma karşıtı koruma, çözünür fiş, güvenlik valfi, aşırı yük koruma aygıtı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | ||||||||||
| Boyutları | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| Ağırlık | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Uygulama endüstrisi:
Plastik endüstrisi söz konusu olduğunda, su soğutucularının çok çeşitli uygulama senaryoları vardır.
1Enjeksiyon kalıplama:Enjeksiyon kalıplama makineleri, enjeksiyon kalıplama işlemi sırasında plastiklerin katılaşmasını ve katılaşmasını kontrol etmek için soğutma gerektirir.Su soğutucular, plastik ürünlerin kalitesini ve boyutsal istikrarını sağlamak için soğutma suyunu dolaştırarak enjeksiyon kalıplama makinelerinin sıcaklığını düşürürPlastik parçalar, kaplar, oyuncaklar vb. gibi çeşitli enjeksiyon kalıplama ürünlerinin üretiminde yaygın olarak kullanılırlar.
2. Üfleme kalıbı:Blow molding makineleri, plastik kaplar ve şişeler gibi içi boş ürünler üretmek için kullanılır.Su soğutucuları, plastik ürünleri pürüzsüz bir şekilde sökülmesini kolaylaştırmak için soğutma suyu sağlayarak hızlı bir şekilde soğutur ve sertleştirirŞişelenmiş içecekler, kozmetik ve deterjanlar gibi endüstrilerde yaygın olarak kullanılırlar.
3Ekstrüzyon kalıplama:Ekstrüzerler plastik borular, levhalar, filmler ve diğer ürünler üretmek için kullanılır.Su soğutucular, plastiklerin kalitesini ve boyutsal istikrarını sağlamak için soğutma sıvısı dolaşım sistemi aracılığıyla ekstrüderin sıcaklığını kontrol ederİnşaat, ambalaj, enerji ve otomotiv endüstrilerinde yaygın olarak kullanılırlar.
4Enjeksiyon kalıbı soğutma:Enjeksiyon kalıplama işlemi sırasında, kalıp soğutması çok önemlidir, bu da ürünün kalitesini ve üretim verimliliğini doğrudan etkiler.Soğutucular soğutma suyu sağlayarak enjeksiyon kalıplarını soğutur, kalıp sıcaklığını etkili bir şekilde düşürür ve plastiklerin sertleştirilmesini ve kalıplandırılmasını hızlandırır.
5Plastik işleme ekipmanları soğutma:Enjeksiyon kalıplama makinelerine, üfleme kalıplama makinelerine ve ekstrüderlere ek olarak, plastik ezicileri, plastik granülatörleri vb. gibi diğer plastik işleme ekipmanlarının da soğutmaya ihtiyacı vardır.Soğutucu cihazlar, normal çalışmalarını sağlamak ve kullanım ömrünü uzatmak için soğutma suyu sağlayarak bu ekipmanların sıcaklığını düşürür.
Bunlar plastik endüstrisinde soğutucuların yaygın uygulama senaryolarından sadece bazıları.Plastik üretim ve işleme sürecinde neredeyse tüm soğutma ihtiyaçlarını kapsar.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Hava soğutmalı soğutucuların teknik desteği ve servisi şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7Yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Hava soğutmalı soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Plastik endüstrisinde soğutucuların avantajları nelerdir?
1. Sıcaklık kontrolü:Soğutucular, soğutma suyunun istikrarlı sıcaklığını sağlayabilir ve plastik işleme sırasında sıcaklık kontrolünün doğruluğunu sağlayabilir.Boyutsal istikrar ve görünüm.
2Hızlı soğutma: Soğutucular verimli soğutma kapasitesi sağlayabilir ve plastik ürünleri hızlı bir şekilde soğutabilir ve sertleştirebilir.
3Enerji verimliliği:Soğutucular gelişmiş soğutma teknolojisini kullanır ve yüksek enerji verimliliğine sahiptir.
4Çevre dostu:Soğutucular genellikle çevre dostu soğutma maddeleri kullanır ve çevreye daha az etkisi vardır.Çevre koruma gereksinimlerini karşılar ve plastik endüstrisinin sürdürülebilir gelişimine katkıda bulunurlar.
5Otomatik kontrol: Modern soğutucular genellikle soğutma suyunun sıcaklığını ve akışını izleyebilen ve ayarlayabilen gelişmiş otomatik kontrol sistemleriyle donatılır.Bu işlem kontrolünün daha fazla kolaylığı ve hassasiyeti sağlar.
Özetle, soğutucular plastik endüstrisinde çok çeşitli uygulama senaryolarına sahiptir ve sıcaklık kontrolü, hızlı soğutma,Enerji verimliliği ve çevre dostuÜrün kalitesini sağlamak, üretim verimliliğini artırmak ve üretim maliyetlerini azaltmak için önemli bir rol oynarlar.
