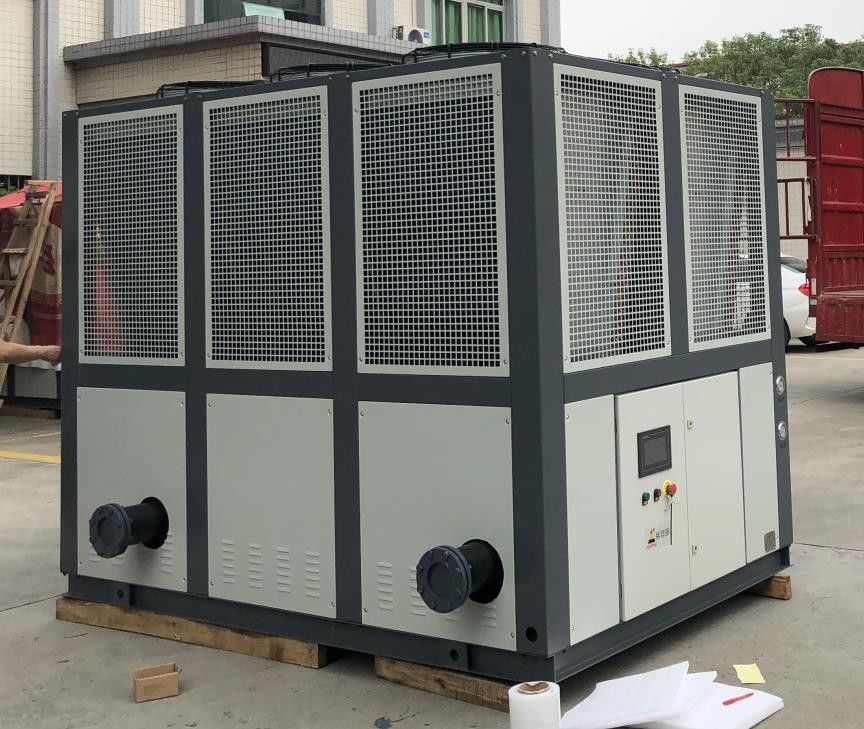

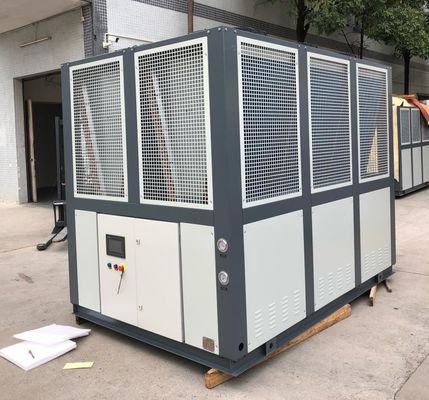

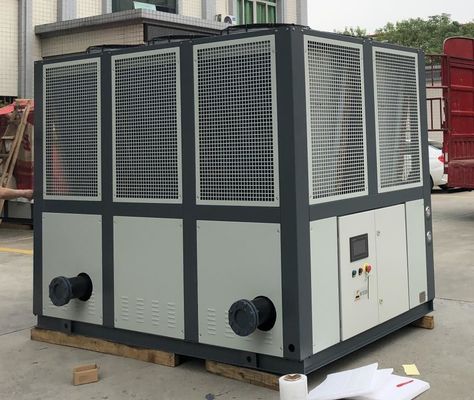

JLSF-60A Hava soğutmalı su soğutucu makinesi PLC kontrolü 1000kW
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-60A |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 20 GÜN |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 50 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Vidalı Chiller | Kontrol Sistemi: | PLC |
|---|---|---|---|
| Kontrolör: | Mikroişlemci | Çevre sıcaklığı: | 5-35 ℃ |
| Soğutma kapasitesi: | 100-1000kW | Başlangıç Modu: | Y-△/Yumuşak Başlatma |
| Kompresör Tipi: | Vidalı kompresör | Evaporatör: | Kabuk ve tüp |
| Kondansör: | Kanatlı Tüp | Soğutucu: | R22/R407C/R134a |
| Uygulama: | Sanayi | Kompresör: | Vidalı kompresör |
| Koruma: | Aşırı Yük, Yüksek/Düşük Basınç, Faz Kaybı, Aşırı Isınma vb. | Garanti: | 1 yıl |
| Vurgulamak: | JLSF-60D hava soğutmalı su soğutucuları,Hava soğutmalı su soğutucuları 1000kW,PLC Su Soğutucu Makinesi |
||
Ürün Açıklaması
JLSF-60D Hava soğutmalı vida soğutucu doldurma makinesi, ambalaj üretim hattı, temizlik makinesi,
Ürün Tanımı:
Hava soğutmalı vida soğutucu, esas olarak buharlaştırıcı, kompresör, kondansör ve genişleme valfi ve diğer bileşenlerden oluşan bir tür endüstriyel soğutma ve ticari klima ekipmanıdır.Düşük sıcaklıklı ve düşük basınçlı soğutucuyu yüksek sıcaklıklı ve yüksek basınçlı bir gaza sıkıştırmak için vidalı bir kompresör kullanır ve daha sonra kondansörden dışarıya ısı salır.Ve sonunda geri dönüşüm için buharlaştırıcıya geri dönmek için genişleme valfinden soğutucu maddenin sıcaklığını ve basıncını düşürür..
İşlem sırasında, hava soğutmalı vida soğutucu, dış havadaki ısıyı emer, soğutma suyunu soğutur ve oda içine dolaşır, böylece iç mekan sıcaklığını düşürür.Soğutma verimi, dış mekan sıcaklığı ve nem gibi faktörlerden büyük ölçüde etkilenir, bu nedenle etkisi yüksek sıcaklık ve yüksek nemli ortamlarda sınırlı olabilir.
Su soğutmalı soğutucularla karşılaştırıldığında, hava soğutmalı vida soğutucuları ek bir soğutma suyu sistemi gerektirmez, bu nedenle daha basit ve daha uygun maliyetlidir.Çünkü soğutmak için dışarıdan hava kullanıyor., yüksek hava kirliliği olan veya iç mekan hava kalitesinin korunması gereken alanlarda sorun oluşturabilir.
Üretim Özellikleri:
Hava soğutmalı vida soğutucunun özellikleri şunlardır:
1Ek soğutma suyu sistemi yok:Su soğutmalı soğutucularla karşılaştırıldığında, hava soğutmalı vida soğutucular ek soğutma suyu sistemlerine ihtiyaç duymazlar, bu nedenle daha basit ve maliyetlidirler.
2Geniş kullanım alanı:Hava soğutmalı vida soğutucular, ticari ofis binaları, oteller, hastaneler, okullar vb. gibi çeşitli bina ve yer türleri için uygundur.
3Yüksek soğutma verimi:Havadan soğutulan vida soğutucu, yüksek soğutma verimliliği, düşük gürültü ve düşük bakım maliyeti avantajlarına sahip bir vida kompresörü kullanır.
4.Kolay kurulum:Hava soğutmalı vida soğutucunun montajı nispeten basittir ve su boruları ve su pompaları gibi ek ekipman gerektirmez.
5Yüksek güvenilirlik:Hava soğutmalı vida soğutucu yüksek hassasiyetle tasarlanmış ve üretilmiştir ve iyi bir istikrar ve güvenilirliğe sahiptir.
6. Güçlü uyarlanabilirlik:Hava soğutmalı vida soğutucusu güçlü bir uyarlanabilirliğe sahiptir ve farklı çevresel koşullara ve yük değişikliklerine adapte olabilir.
Çalışma prensibi:
Havadan soğutulan vida soğutucunun çalışma prensibi şöyle:
Sıkıştırma işlemi:Soğutucu, vida kompresöründe yüksek sıcaklıklı ve yüksek basınçlı bir gaza sıkıştırılır ve daha sonra kondansöre girer.
Kondensasyon süreci:Yüksek sıcaklıkta ve yüksek basınçta bulunan gaz kondansörde soğutulur ve yüksek basınçlı sıvıya dönüşür ve aynı zamanda ısı salınır.Fanlar ve radyatörler aracılığıyla dış havaya dağılan.
Genişleme süreci:Yüksek basınçlı sıvı genişleme valfi tarafından dekompresyon yapıldıktan sonra, düşük sıcaklıklı ve düşük basınçlı bir sıvıya dönüşür ve daha sonra buharlaştırıcıya girer.
Buharlama süreci:Düşük sıcaklık ve düşük basınçlı sıvı buharlaştırıcıda buharlaşır, odadaki ısıyı emer, odadaki soğutma suyunu soğutur ve odaya dolaşır.Böylece iç mekan sıcaklığını azaltma amacına ulaşılır..
Teknik parametreler:
| Model | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| Soğutma kapasitesi | KW/saat | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/saat | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Sıcaklık aralığı | 5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) | ||||||||||
| Güç kaynağı | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Toplam güç | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Akış akımı | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Soğuk su | M3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| Kompresör | türü | Yarım-hermetik vida tipi | |||||||||
| Başlatma yöntemi | Y-△ | ||||||||||
| Kapasite ayarlaması | 0,25,50,75,100 | ||||||||||
| Giriş gücü | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Dondurulmuş yağ | türü | HBR-A01 | |||||||||
| doldurma hacmi | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| Soğutucu | türü | R-22/R407C | |||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | ||||||||||
| Buharlaştırıcı | doldurma hacmi | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| türü | Kabuk ve tüp | ||||||||||
| Kondensatör | Çapraz | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| türü | Yüksek verimlilikli bakır kafesli alüminyum kanat tipi + düşük gürültülü dış rotor fanı | ||||||||||
| Soğutma havanın hacmi | M3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| koruyucu cihaz | Yüksek ve düşük voltaj anahtarı, dondurma karşıtı koruma, çözünür fiş, güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | ||||||||||
| Boyutları | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| Ağırlık | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Model | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| Soğutma kapasitesi | KW/saat | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/saat | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Sıcaklık aralığı | 5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) | ||||||||||
| Güç kaynağı | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Toplam güç | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Akış akımı | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Soğuk su | M3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| Kompresör | türü | Yarım-hermetik vida tipi | |||||||||
| Başlatma yöntemi | Y-△ | ||||||||||
| Kapasite ayarlaması | 0,25,50,75,100 | ||||||||||
| Giriş gücü | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Dondurulmuş yağ | türü | HBR-A01 | |||||||||
| doldurma hacmi | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| Soğutucu | türü | R-22/R407C | |||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | ||||||||||
| Buharlaştırıcı | doldurma hacmi | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| türü | Kabuk ve tüp | ||||||||||
| Kondensatör | Çapraz | mm | DN1250 | DN150 | DN200 | ||||||
| türü | Yüksek verimlilikli bakır kafesli alüminyum kanat tipi + düşük gürültülü dış rotor fanı | ||||||||||
| Soğutma havanın hacmi | M3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| koruyucu cihaz | Yüksek ve düşük voltaj anahtarı, dondurma karşıtı koruma, çözünür fiş, güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | ||||||||||
| Boyutları | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| Ağırlık | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Uygulama endüstrisi:
Soğutucu makinelerinin konserve makinelerinde çeşitli uygulamalar vardır ve esas olarak aşağıdaki yönleri içerir:
1Tank soğutma:Konserve makinelerinde, rezervuardaki ürünün uygun bir sıcaklığı korumasını sağlamak için tankı soğutmak gerekli olabilir. The chiller can reduce the temperature of the tank by providing a cooling water circulation system to flow the cooling water through the surface or internal cooling pipes of the tank to ensure product quality and freshness preservation.
2Şişelenmiş su soğutma:Eğer konserve makinesi şişelenmiş suyun üretim hattında kullanılırsa, şişelenmiş suyu soğutmak için soğutucu kullanılabilir.Soğutucu soğutma suyu dolaşım sistemi sağlar., soğutma suyunu soğutucu veya soğutma borularından şişelenmiş suya aktarır. Bu, şişelenmiş suyun sıcaklığını düşürmeye yardımcı olur ve ürünün kalitesini ve tadını sağlar.
3Mekanik soğutma:Konserve makineleri, özellikle bazı yüksek hızlı çalışma ekipmanları çalışırken belirli miktarda ısı üretecektir. Chillers can be used to provide a cooling system that circulates cooling water to mechanical parts through coolers or cooling pipes to maintain the normal operating temperature of the machine and avoid equipment failure caused by overheating.
4Kontrol sistemi soğutma:Konserve makineleri genellikle bir PLC denetleyicisi veya elektronik bir kontrol paneli gibi bir kontrol sistemi ile donatılır.Bu kontrol sistemleri çalışma sırasında belirli miktarda ısı üretir ve düzgün çalışabilmeleri için soğutma gerektirirSoğutucu, kontrol sistemi için soğutma suyu dolaşım sistemi sağlayabilir.ve kontrol sisteminin istikrarını ve güvenilirliğini sağlamak için soğutma suyunu kontrol sisteminin radyatörüne veya soğutma cihazına aktarın..
Kısacası, konserve makinelerinde soğutucuların uygulanması, ürün kalitesini sağlamak için, genellikle tankları, şişelenmiş suyu, mekanik parçaları ve kontrol sistemlerini soğutmak için kullanılır.ekipmanların normal çalışması ve istikrarıÖzel uygulama yöntemi ve konfigürasyonu konserve makinelerinin türüne ve gereksinimlerine göre değişir.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Soğutucuların teknik desteği ve hizmetleri şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7. yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir. Tüm bileşenler bir filmle korunur ve korunur ve birim daha sonra kolay nakliye için bir palete yerleştirilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Konserve makinelerindeki soğutucuyu yapılandırmanın farklı yolları nelerdir?
Konserve makinelerinde, soğutucunun konfigürasyonu, mekanik ekipmanların özel ihtiyaçlarına ve özelliklerine göre farklı olabilir.Aşağıda birkaç yaygın yapılandırma yöntemi vardır:
1Direkt soğutma:Doğrudan soğutma yapılandırmasında, soğutucu soğutma suyunu soğutucu veya soğutma borularından soğutulması gereken parçalara veya ürünlere doğrudan aktarır.Bu yapılandırma hızlı soğutma gerektiren durumlar için uygundur., örneğin tankların, şişelenmiş suyun veya diğer ürünlerin doğrudan soğutulması gibi.
2Doğrudan soğutma:Doğrudan soğutma yapılandırmasında, soğutucu soğutma suyunu soğutma dolaşım sisteminden bir ara ısı değiştiricisine veya soğutucuya aktarır.ve daha sonra soğutma ortamını konserve makinelerinde veya üründe soğutılması gereken parçalara aktarır.Bu, daha sıkı sıcaklık gereksinimleri olan durumlar için uygun olan soğutma sıcaklığının daha iyi kontrolü ve düzenlenmesini sağlayabilir.
3Soğutma Kulesi:Soğutma kulesi, soğutma etkisini elde etmek için soğutma kulesi aracılığıyla sıcaklığı atmosferdeki havaya aktarır.Soğutma kuleleri genellikle büyük miktarlarda ısı işlemek için kullanılır, örneğin soğutma kulelerinin ekipmanı çalıştırmak için ek soğutma kapasitesi sağlayabileceği yüksek hızlı konserve hatlarında.
4Çoklu soğutucuların kombinasyonu:Büyük ölçekli konserve üretim hatları veya daha yüksek soğutma kapasitesi gerektiren durumlar için, birden fazla soğutucu birleştirilebilir.Daha fazla soğutma kapasitesi ve daha fazla esneklik sağlamak için birçok soğutucu paralel veya seri olarak yapılandırılabilirBu yapılandırma yöntemi, farklı üretim gereksinimlerini karşılamak için gerçek ihtiyaçlara göre genişletilebilir ve ayarlanabilir.
Özel soğutucu konfigürasyon yönteminin konserve makinelerinin türüne, işlem gereksinimlerine ve soğutma ihtiyaçlarına göre değerlendirilmesi ve seçilmesi gerektiğini belirtmek gerekir.Bir soğutucu yapılandırırken, en iyi soğutma etkisini ve sistem performansını sağlamak için ekipman üreticisi veya profesyonel bir mühendisle ayrıntılı bir görüşme yapılması önerilir.
