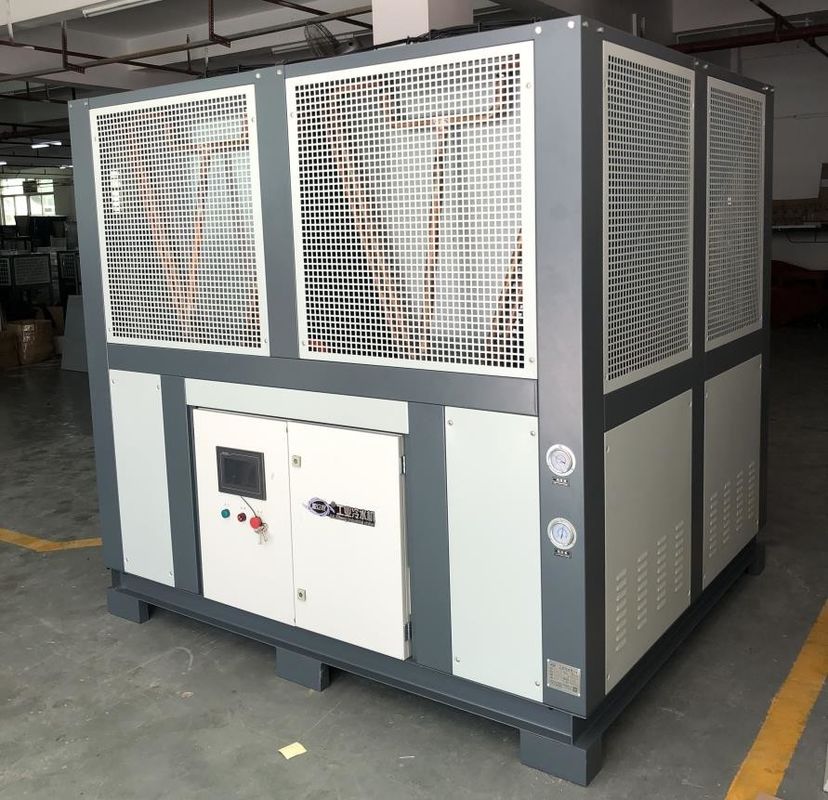

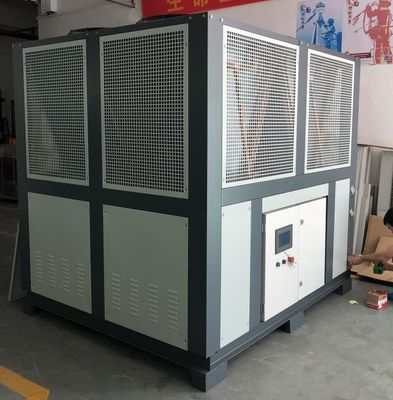

JLSF-50A R134A R404A Kaplama Makineleri için Hava Soğutucu Vuruşlu Soğutucu
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-50A |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 20 GÜN |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 100 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Vidalı Chiller | Kompresör Tipi: | Vidalı kompresör |
|---|---|---|---|
| Evaporatör: | Kanatlı | Kondansör: | Kabuk ve tüp |
| Kontrol Sistemi: | PLC | Kontrolör: | Mikroişlemci/Siemens |
| Gürültü seviyesi: | ≤65dB(A) | Koruma: | Yüksek/Düşük Basınç, Aşırı Yük, Faz Sırası, Donma Önleme |
| Maks. Ortam sıcaklığı: | 5-35 ℃ | Soğutucu: | R22/R407C/R134A/R404A |
| Garanti: | 1 yıl | ||
| Vurgulamak: | R404A Hava soğutmalı vida soğutucu,R134A Hava soğutmalı vida soğutucu,Mühürleyici Hava soğutmalı soğutucular |
||
Ürün Açıklaması
JLSF-50D Hava soğutmalı vida soğutucu boya endüstrisi, kaplama makineleri, öğütücüler, boya hazırlama
Ürün Tanımı:
Hava soğutmalı vida soğutucusu, hava soğutmalı ısı dağılımını kullanan bir soğutucudur.
Vuruşlu kompresör, gazı sıkıştırmak için vida hareketini kullanan soğutucunun temel bileşenidir.istikrar ve güvenilirlik, ve büyük kapasiteli soğutma ve klima sistemleri için uygundur.
Kondansör, kompresörden boşaltılan yüksek sıcaklıklı ve yüksek basınçlı soğutucu gazı soğutmak ve sıvı haline dönüştürmek için kullanılan bir bileşendir.Kondansör ısı dağılımı elde etmek için bir fan aracılığıyla çevresel havaya ısı dağıtır..
Buharlaştırıcı, ısıyı emen ve soğutucuyu buharlaştıran bir bileşendir. Soğuk su buharlaştırıcıdan geçer ve buharlaştırıcıdaki soğutucuyla ısı değişimi yapar.böylece su sıcaklığını düşürerek soğutma etkisi sağlar.
Fan, hava soğutması sağlamak için kullanılan parçadır, çevredeki havayı kondansörün üzerinden üfler ve soğutucunun ısıyı havaya dağıtmasına yardımcı olur.
Kontrol sistemi, sistemin normal çalışmasını sağlamak için hava soğutmalı vida soğutucunun çalışmasını izler ve ayarlar.ve yüksek verimlilik ve enerji tasarrufu elde etmek için talebe göre kompresörlerin ve fanların çalışma durumunu ayarlamak.
Hava soğutmalı vida soğutucusu, hava soğutmalı ısı dağılımı yöntemini benimser, bu da ek soğutma suyu kaynaklarına bağımlılığı ortadan kaldırır.ve bağımsız soğutma çözümleri gerektiren yerler için uygundurYüksek performans, esneklik ve enerji tasarrufu avantajları nedeniyle ticari binalarda, endüstriyel soğutma, veri merkezleri ve ilaçlarda yaygın olarak kullanılır.
Üretim Özellikleri:
Havadan soğutulan vida soğutucu aşağıdaki özelliklere sahiptir:
1Yüksek verimlilik:Vuruşlu kompresör, yüksek verimlilik ve enerji tüketimi oranına sahip hava soğutmalı vuruşlu soğutucunun temel bileşenidir.vida kompresörlerinin tasarımı ve çalışma prensibi, düşük enerji tüketimi ile yüksek yüklerde ve kısmi yüklerde tutarlı bir performans sunmalarını sağlar.
2Yüksek soğutma kapasitesi yoğunluğu:Hava soğutmalı vida soğutucusu, hava soğutmalı ısı dağılımı yöntemini benimser ve ısı, ek bir soğutma suyu kaynağına ihtiyaç duymadan, fan aracılığıyla çevre havaya boşaltılır.Bu, alanın sınırlı olduğu yerlerde daha fazla soğutma kapasitesi için daha yüksek soğutma yoğunluğuna sahip olmasına izin verir.
3Bağımsız soğutma çözeltisi:Ek bir soğutma suyu kaynağı gerekmediğinden, hava soğutmalı vida soğutucusu bağımsız bir soğutma çözeltisi olarak kullanılabilir.Bu, ticari binalar gibi uygulamalarda özellikle yararlıdır., veri merkezleri ve endüstriyel soğutma, soğutma suyunun kolayca bulunmadığı veya mevcut olmadığı yerlerde.
4Esneklik:Hava soğutmalı vida soğutucusunun hava soğutmalı ısı dağılım yöntemi, kurulumunu ve düzenini daha esnek hale getirir.ve uygun yer ve düzen gerçek ihtiyaçlara göre seçilebilir.
5Enerji tasarrufu:Hava soğutmalı vida soğutucusu, havalandırma aracılığıyla ısıyı havaya dağıtır ve ek soğutma suyu pompaları ve soğutma kulelerine ihtiyaç duymaz, bu nedenle belirli ölçüde enerji tasarrufu sağlayabilir.
6Temizlik kolay:Su soğutmalı soğutucularla karşılaştırıldığında, hava soğutmalı vida soğutucularının bakımı daha kolaydır.bakım ve yönetim iş yükünü azaltmak.
Hava soğutmalı vida soğutucunun ısı dağılımı etkisinin ortam sıcaklığı ve havalandırma koşullarından etkilendiğini belirtmek gerekir.,Düzgün çalışmayı ve soğutmayı sağlamak için ek önlemler gerekebilir.
Çalışma prensibi:
Havadan soğutulan vida soğutucunun çalışma prensibi şöyle:
Sıkıştırma işlemi:Soğutucu, vida kompresöründe yüksek sıcaklıklı ve yüksek basınçlı bir gaza sıkıştırılır ve daha sonra kondansöre girer.
Kondensasyon süreci:Yüksek sıcaklıkta ve yüksek basınçta bulunan gaz kondansörde soğutulur ve yüksek basınçlı sıvıya dönüşür ve aynı zamanda ısı salınır.Fanlar ve radyatörler aracılığıyla dış havaya dağılan.
Genişleme süreci:Yüksek basınçlı sıvı genişleme valfi tarafından dekompresyon yapıldıktan sonra, düşük sıcaklıklı ve düşük basınçlı bir sıvıya dönüşür ve daha sonra buharlaştırıcıya girer.
Buharlama süreci:Düşük sıcaklık ve düşük basınçlı sıvı buharlaştırıcıda buharlaşır, odadaki ısıyı emer, odadaki soğutma suyunu soğutur ve odaya dolaşır.Böylece iç mekan sıcaklığını azaltma amacına ulaşılır..
Teknik parametreler:
| Model | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| Soğutma kapasitesi | KW/saat | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/saat | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Sıcaklık aralığı | 5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) | ||||||||||
| Güç kaynağı | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Toplam güç | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Akış akımı | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Soğuk su | M3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| Kompresör | türü | Yarım-hermetik vida tipi | |||||||||
| Başlatma yöntemi | Y-△ | ||||||||||
| Kapasite ayarlaması | 0,25,50,75,100 | ||||||||||
| Giriş gücü | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Dondurulmuş yağ | türü | HBR-A01 | |||||||||
| doldurma hacmi | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| Soğutucu | türü | R-22/R407C | |||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | ||||||||||
| Buharlaştırıcı | doldurma hacmi | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| türü | Kabuk ve tüp | ||||||||||
| Kondensatör | Çapraz | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| türü | Yüksek verimlilikli bakır kafesli alüminyum kanat tipi + düşük gürültülü dış rotor fanı | ||||||||||
| Soğutma havanın hacmi | M3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| koruyucu cihaz | Yüksek ve düşük voltaj anahtarı, dondurma karşıtı koruma, çözünür fiş, güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | ||||||||||
| Boyutları | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| Ağırlık | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Model | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| Soğutma kapasitesi | KW/saat | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/saat | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Sıcaklık aralığı | 5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) | ||||||||||
| Güç kaynağı | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Toplam güç | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Akış akımı | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Soğuk su | M3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| Kompresör | türü | Yarım-hermetik vida tipi | |||||||||
| Başlatma yöntemi | Y-△ | ||||||||||
| Kapasite ayarlaması | 0,25,50,75,100 | ||||||||||
| Giriş gücü | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Dondurulmuş yağ | türü | HBR-A01 | |||||||||
| doldurma hacmi | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| Soğutucu | türü | R-22/R407C | |||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | ||||||||||
| Buharlaştırıcı | doldurma hacmi | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| türü | Kabuk ve tüp | ||||||||||
| Kondensatör | Çapraz | mm | DN1250 | DN150 | DN200 | ||||||
| türü | Yüksek verimlilikli bakır kafesli alüminyum kanat tipi + düşük gürültülü dış rotor fanı | ||||||||||
| Soğutma havanın hacmi | M3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| koruyucu cihaz | Yüksek ve düşük voltaj anahtarı, dondurma karşıtı koruma, çözünür fiş, güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | ||||||||||
| Boyutları | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| Ağırlık | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Uygulama endüstrisi:
Hava soğutmalı vida soğutucuları, yüksek verimliliği, enerji tasarrufu, istikrarı ve güvenilirliği nedeniyle aşağıdaki endüstrilerde yaygın olarak kullanılmaktadır:
1İlaç endüstrisi:Farmasötik işlem sırasında düşük sıcaklıkta bir ortam sürdürülmelidir.ve paslanmaz çelik hava soğutmalı vida soğutucu ilaç üretimi için istikrarlı düşük sıcaklık ortamı sağlayabilir.
2Kimya endüstrisi:Kimyasal üretim sürecinde soğutma işlemi gereklidir ve paslanmaz çelik hava soğutmalı vida soğutucu kimyasal üretim süreci için istikrarlı soğutma kapasitesi sağlayabilir.
3Elektronik endüstrisi:Elektronik ekipmanların daha düşük bir sıcaklıkta çalışması gerekir, bu nedenle sıcaklığı düşürmek için soğutma ekipmanı kullanmak gerekir.Paslanmaz çelik hava soğutmalı vida soğutucular elektronik ekipmanların soğutma ihtiyaçlarını karşılayabilir.
4Gıda endüstrisi:Gıda işleme sırasında yiyeceklerin soğutulması ve taze tutulması gerekir. Paslanmaz çelik hava soğutmalı vida soğutucular gıda işleme için istikrarlı soğutma ve tazelik kapasiteleri sağlayabilir.
5Baskı endüstrisi:Baskı endüstrisi baskı işlemi sırasında baskı plakasını soğutmalıdır ve paslanmaz çelik hava soğutmalı vida soğutucusu baskı endüstrisi için istikrarlı soğutma kapasitesi sağlayabilir.
6Makine üretimi:Makinenin işleme süreci sırasında soğutılması gerekir ve paslanmaz çelik hava soğutmalı vida soğutucu, makine üretim endüstrisi için istikrarlı soğutma kapasitesi sağlayabilir.
Kısacası, hava soğutmalı vida soğutucu, elektronik, kimyasal endüstri, tıp, gıda ve diğer alanlar gibi sıkı soğutma gereksinimleri olan çeşitli endüstriler için uygundur.ve geniş uygulama umutlarına sahiptir.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Hava soğutmalı soğutucuların teknik desteği ve servisi şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7. yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Hava soğutmalı soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Bakım yöntemi:
Hava soğutmalı vida soğutucuların su soğutmalı soğutuculara kıyasla aşağıdaki avantajları vardır:
1Bağımsız soğutma çözeltisi:Havadan soğutulan vida soğutucusu ek bir soğutma suyu kaynağı gerektirmez ve bağımsız bir soğutma çözeltisi olarak kullanılabilir.Su soğutmalı soğutucular soğutma su pompaları gibi ekipman gerektirir., soğutma kuleleri ve su boruları, bu da sistem karmaşıklığını ve kurulum maliyetlerini artırır.
2Yer esnekliği:Soğutma suyu boruları ve soğutma kuleleri gerekmediğinden, hava soğutmalı vida soğutucusu, alan düzeninde daha esnektir.Sınırlı alana adapte olmak.
3Su kaynaklarını koruyun:Her gün büyük miktarda soğutma suyu gerektiren su soğutmalı soğutma makineleri ile karşılaştırıldığında, hava soğutmalı vida soğutma makineleri, su kaynaklarına bağımlılığı azaltan ek su kaynaklarına ihtiyaç duymaz.Özellikle su kaynaklarının az olduğu bazı bölgelerde, hava soğutmalı vida soğutucularının açık avantajları vardır.
4Enerji verimliliği:Havadan soğutulan vida soğutucular genellikle daha yüksek enerji verimliliğine sahiptir.vida kompresörlerinin tasarımı ve çalışma prensibi, düşük enerji tüketimi ile yüksek yüklerde ve kısmi yüklerde tutarlı bir performans sunmalarını sağlarBuna karşılık, su soğutmalı soğutucular soğutma suyunun dolaşımını sağlamak için ek bir soğutma suyu pompasına ihtiyaç duyarlar ve bu da sistemin güç tüketimini artırır.
5Temizlik kolay:Hava soğutmalı vida soğutucuların bakımı su soğutmalı soğutuculardan daha uygundur.bakım ve yönetim iş yükünü azaltmakBununla birlikte, su soğutmalı soğutucular soğutma kulesinin düzenli olarak temizlenmesini ve soğutma suyunun arıtılmasını gerektirir, bu da bakım ve işletme maliyetlerini artırır.
Hava soğutmalı vida soğutucunun ısı dağılımı etkisinin ortam sıcaklığı ve havalandırma koşullarından etkilendiğini belirtmek gerekir.,Düzgün çalışmayı ve soğutmayı sağlamak için ek önlemler gerekebilir.
