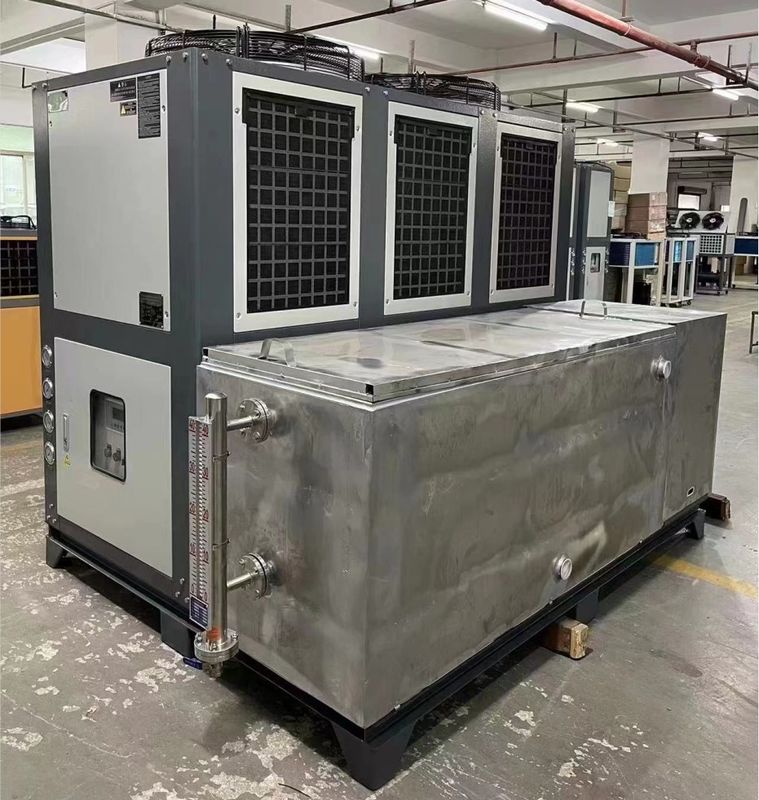

JLSF-25HP Kağıt endüstrisi için yalıtımlı tanklı hava soğutmalı su soğutucusu
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-25HP |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 set |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 15 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 150 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Su Soğutma Grubu | Kontrol Sistemi: | PLC/Mikrobilgisayar |
|---|---|---|---|
| Çıkış suyu sıcaklığı: | 5-50 ℃ | Kompresör Tipi: | Scroll/Yarı Hermetik/Hermetik |
| Evaporatör: | Kabuk ve Tüp/Plakalı Eşanjör | kondansatör: | Kanatlı Tüp |
| Su tankı: | 1000-1500L | Kondenser Fanları: | Eksenel/Santrifüjlü |
| Gürültü seviyesi: | ≤65dB(A) | Voltaj: | 220V/380V/415V/440V/480V |
| Sıklık: | 50Hz/60Hz | Soğutucu: | R22/R407C/R134A/R410A/R404A |
| Koruma sistemi: | Yüksek/Alçak Basınç, Su Akışı, Aşırı Yük vb. | pompa: | Santrifüj/dikey |
| Garanti: | 12 ay | ||
| Vurgulamak: | Kağıt endüstrisi hava soğutmalı su soğutucu,İzole edilmiş tank hava soğutmalı su soğutucusu |
||
Ürün Açıklaması
JLSF-25HP Kağıt endüstrisi için yalıtımlı tanklı hava soğutmalı su soğutucusu
Ürün Tanımı:
Havadan soğutulan entegre soğutucu, bir soğutucu, yalıtımlı bir su tankı ve dış dolaşım pompasını birleştiren bir soğutma cihazıdır.ve ısı ek bir soğutma suyu kaynağı olmadan bir fan aracılığıyla soğutma sisteminden boşaltılırHava soğutmalı entegre soğutucunun entegre tasarımı, kullanıcılar için kurulumu kolaylaştırır.
Ürün Özellikleri:
Aşağıda hava soğutmalı entegre soğutucuların bazı özellikleri ve uygulama senaryoları verilmiştir:
1Basitleştirilmiş kurulum:Havadan soğutulan entegre soğutucu, bir soğutma kulesi ve bir soğutucuyu entegre eder ve kurulum, hantal borular ve soğutma suyu sistemleri olmadan nispeten basittir.
2Yer tasarrufu:Geleneksel soğutma sistemleri ile karşılaştırıldığında, hava soğutmalı entegre soğutma sistemleri daha az alan kaplar ve sınırlı alan alanlara uygundur.
3- Dahili fan:Havadan soğutulan entegre soğutucu, yerleşik bir fanla donatılmıştır ve ısı, ek soğutma suyu pompaları ve soğutma kuleleri olmadan fanın çalışması ile boşaltılır.
4Bağımsız operasyon:Hava soğutmalı entegre soğutucu, harici bir soğutma suyu kaynağına güvenmeden bağımsız olarak çalışabilir ve soğutma suyunun sağlanamadığı bazı ortamlar için uygundur.
Çalışma prensibi:
Hava soğutmalı bir soğutucunun ana bileşenleri arasında bir kompresör, bir hava kondansatörü, bir genişleme valfi ve bir buharlaştırıcı vardır.
1Kompresör düşük basınçlı, düşük sıcaklıklı soğutucu gazı alır ve yüksek basınçlı, yüksek sıcaklıklı gaz haline sıkıştırır.
2Bu yüksek sıcaklıklı ve yüksek basınçlı soğutucu gaz, hava kondansatörüne girer, çevresel hava ile ısı değişimi yapar ve çevreye ısı salır.Buzdolabı gaz halinden sıvı haline yoğunlaşırken.
3Yüksek basınçlı soğutucu sıvı genişleme valfinden geçer, basınç aniden düşer ve düşük basınçlı ve düşük sıcaklıklı soğutucu sıvıya dönüşür.
4Düşük sıcaklık ve düşük basınçta soğutucu sıvı buharlaştırıcıya girer, iç mekan ısısını emer ve kendiliğinden gaz haline dönüşür.ve soğutma amacına ulaşmak için iç mekan sıcaklığı düşer.
5Soğutucu gaz, bir döngüyü tamamlamak için tekrar kompresöre çekilir.
Hava soğutmalı soğutucuların avantajları arasında kolay kurulum, soğutma kulelerine ve soğutma su pompalarına gerek olmaması ve düşük bakım maliyetleri bulunur.verimliliği su soğutmalı soğutuculardan daha düşüktür, özellikle yüksek ortam sıcaklıklarında, verimliliği daha da azaltacaktır.
| 1 Kompresör | 5 Buharlaştırıcı | 9 Sıcaklık sensörü | 13 Bypass valfi |
| 2 Kondansör | 6 Top valfi | 10 Su tankı | 14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi | 7 Antifriz anahtarı | 11 Su pompası basınç ölçer | 15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi | 8 Yüzen anahtarı | 12 Su pompası |
16 Basınç azaltma valfi |
Teknik parametreler:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Soğutma kapasitesi | KW/saat | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/saat | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Dolaşım pompası | Güç | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Baş | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Buharlaştırıcı | Akış | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Su kapasitesi | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Çapraz | inç | 1/2 inç. | 3/4 inç. | 1 " | 1-1/2 inç | 1-1/2 inç | ||||
| Kondansatör | Türü | Verimli tunç setleri dalgalanmış alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Birim ağırlığı | Kilogram | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Soğutma kapasitesi | KW/saat | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/saat | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Dolaşım pompası | Güç | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Baş | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Buharlaştırıcı | Akış | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Su kapasitesi | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Çapraz | inç | 1.5" | 2 " | 2.5" | 3'lük | |||||
| Kondansatör | Türü | Verimli tunç setleri dalgalanmış alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Birim ağırlığı | Kilogram | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Uygulama endüstrisi:
Hava soğutmalı soğutucular aşağıdaki endüstrilerde yaygın olarak kullanılmaktadır:
1Üretim:Hava soğutmalı soğutucular, özellikle büyük miktarlarda soğutma gerektiren üretim süreçlerinde, örneğin metal işleme, plastik işleme, kauçuk işlemeCam imalatı ve diğer endüstriler, ekipmanların veya ürünlerin sıcaklığını kontrol etmek için soğutma ekipmanlarına ihtiyaç duyarlar..
2Kimya endüstrisi:Kimyasal endüstride, verimli reaksiyonları sağlamak için birçok işlem sıcaklık kontrolünü gerektirir.Hava soğutmalı soğutucular kimyasal reaksiyonlar sırasında istikrarlı bir soğutma etkisi sağlayabilir ve reaktanları uygun bir sıcaklık aralığında tutabilir.
3İlaç endüstrisi:Farmasötik endüstrideki birçok farmasötik işlem, hassas bir sıcaklık kontrolü gerektirir.Laboratuvar ekipmanları, ve ilaçlar ve aşılar.
4Gıda ve içecek endüstrisi:Gıda işleme ve içecek üretimi sırasında ürünlerin sıcaklığını kontrol etmek için soğutma ekipmanlarına sıklıkla ihtiyaç duyulur.koruma ve depolama ekipmanları, ve içecek üretim hatlarında soğutma ihtiyaçları.
5Baskı endüstrisi:Baskı sürecinde, özellikle büyük çaplı baskılarda,baskı makinesi sıcaklığını kontrol etmek için soğutma ekipmanları gereklidir baskı kalitesi ve ekipmanların normal çalışmasını sağlamak içinHava soğutmalı soğutucular istikrarlı soğutma etkileri sağlayabilir ve baskı endüstrisinin ihtiyaçlarını karşılayabilir.
Yukarıda belirtilen endüstrilerin yanı sıra, hava soğutmalı soğutucular da bina klima sistemlerinde, elektronik imalatında, enerji endüstrilerinde,ve laboratuvarlar ve araştırma kurumlarıBu endüstrilerde uygulanmaları, esas olarak ekipmanların veya ürünlerin sıcaklığını kontrol etmek, üretim verimliliğini artırmak, ürün kalitesini sağlamak ve özel süreç gereksinimlerini karşılamak içindir.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Hava soğutmalı soğutucuların teknik desteği ve servisi şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7. yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Hava soğutmalı soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Havadan soğutulan bir soğutucunun neden büyük bir dış su tankına ihtiyacı var?
Hava soğutmalı soğutucuların büyük bir dış su tankıyla donatılmasının birkaç ana nedeni vardır:
1Ek soğutma kapasitesi sağlamak:Dış bir su tankı daha büyük bir hacim sağlayabilir ve böylece soğutma sisteminin termal kapasitesini artırabilir.Bu, soğutucunun daha büyük ısı yüklerini kaldırabileceği ve gerektiğinde daha fazla soğutma kapasitesi sağlayabileceği anlamına gelir.Büyük kapasiteli bir su tankı, daha fazla soğutma suyu depolayabilir, bu da sistemin yüksek yük işlemi sırasında daha istikrarlı bir soğutma etkisi sağlamasına izin verir.
2Soğutma suyunun ısı değişimi süresini artırmak:Dış su tankı daha uzun bir ısı değişimi süresi sağlayabilir ve soğutma suyunun kondansörle ısı değişimi için daha fazla zaman sağlayabilir.Bu soğutma etkisini arttırır ve soğutma sistemini daha verimli yapar.
3Soğutma suyunun sıcaklığını düşür:Büyük kapasiteli bir dış su tankı daha fazla soğutma suyu tutabilir, bu da soğutma suyunun sıcaklığını daha yavaş yükseltir.Bu, soğutma suyunun sıcaklığının her zaman daha düşük bir seviyede tutulmasını sağlar, daha istikrarlı bir soğutma etkisi sağlar.
4Soğutma sisteminin dolaşım sıklığını azalt:Dış su tankı, soğutma suyunun depolama tamponu olarak hizmet edebilir ve soğutma sisteminin dolaşım sıklığını azaltabilir.Bu, soğutma sisteminin ömrünü uzatmaya yardımcı olur ve enerji tüketimini azaltır.
5- Uygun bakım ve temizlik:Dış su tankı soğutma ünitesinden bağımsız olarak bakım ve temizlik yapılabilir, bu da operatörlerin günlük bakım ve denetimleri yapmalarını kolaylaştırır.Çünkü su tankı dışarıda., aynı zamanda iç mekanın işgalini ve gürültü üretimini azaltır.
Özetle, büyük bir dış su tankı ile donatılmış, ek soğutma kapasitesi sağlayabilir, ısı değişimi süresini artırabilir, soğutma suyunun sıcaklığını düşürebilir, döngü sıklığını azaltabilir,ve bakım ve temizliği kolaylaştırmakBu avantajlar, soğutucuyu daha verimli ve güvenilir bir şekilde soğutmaya olanak tanır.
