JLSF-100D Hava soğutmalı vida soğutucu entegre kurulum akıllı ekipman
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-100D |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 set |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 20 Gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 50 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Havadan soğutulmuş vidalı entegre soğutucu | Kompresör: | Vidalı Kompresör/Hanbell |
|---|---|---|---|
| Kontrol Sistemi: | PLC/Siemens | Kontrolör: | Mikroişlemci/Siemens |
| Çevre sıcaklığı: | 5-35 ℃ | Soğutma kapasitesi: | 100-1000kW |
| Başlangıç Modu: | Y-△/Yumuşak Başlatma | Kompresör Tipi: | Vidalı kompresör |
| Evaporatör: | Kabuk ve tüp | kondansatör: | Kanatlı Tüp |
| Soğutucu: | R22/R407C/R134a | Uygulama: | Sanayi |
| Koruma: | Yüksek/Düşük Basınç/Faz/Aşırı Yük/Donma Önleme | Soğutucu Kontrolü: | Elektronik Genleşme Vanası |
| Garanti: | 1 yıl | ||
| Vurgulamak: | Entegre hava soğutmalı vida soğutucu,Akıllı Hava Soğutucu Dondurucu |
||
Ürün Açıklaması

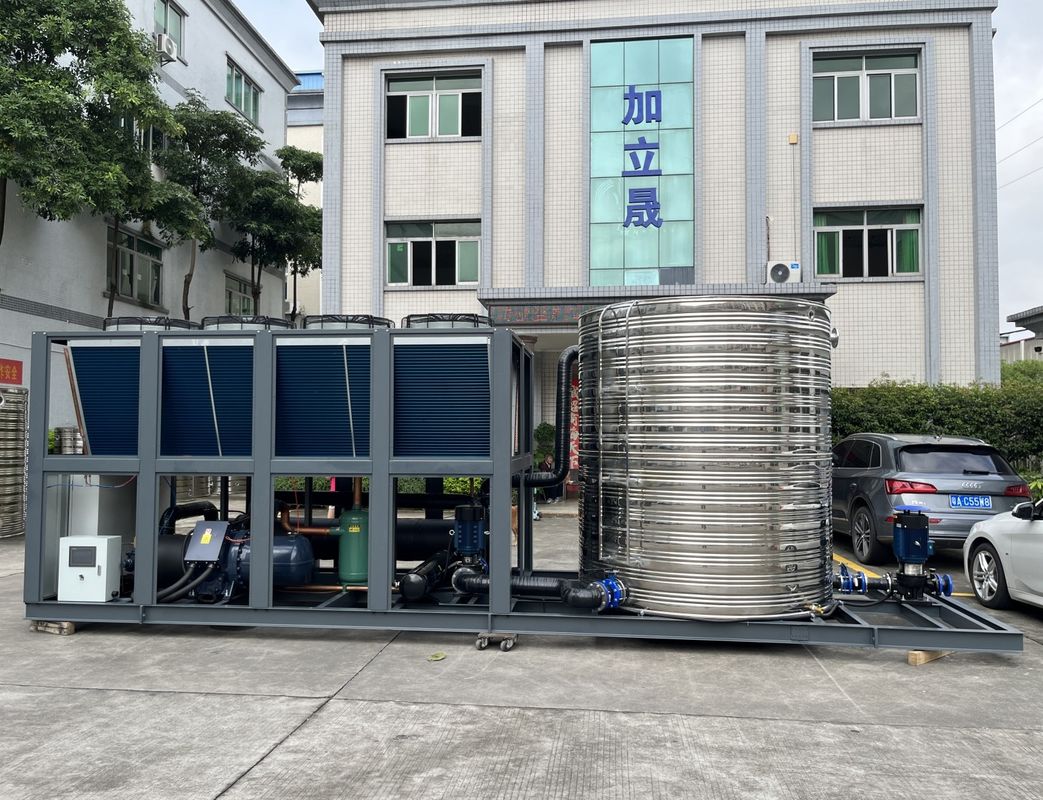

JLSF-100D hava soğutmalı vida soğutucu, entegre kurulum, akıllı ekipman
Ürün Tanımı:
Havadan soğutulan vitreli entegre soğutucu, bir vitreli kompresör ve bir soğutucuyu entegre eden bir soğutma ekipmanıdır.Soğutucuyu sıkıştırıp soğutarak soğuk su veya soğutucu sağlamak için ana sıkıştırma cihazı olarak bir vida kompresörü kullanırGeleneksel soğutucularla karşılaştırıldığında, hava soğutmalı vida entegre soğutucular ek bir soğutma kulesi veya soğutma suyu kaynağı gerektirmez.Ama bir fan soğutma sistemi aracılığıyla çevresel havaya ısı dağıtmak.
Bu tip soğutucuların birkaç avantajı vardır. Birincisi, ek soğutma kulelerine ve su sistemlerine gerek olmadığı için kurulumu ve bakımı nispeten basittir.Dış bir su kaynağına bağlanmadığı için, daha fazla esneklik ve hareketliliğe sahiptir ve farklı ortamlarda kullanılabilir.hava soğutmalı vida entegre soğutucular genellikle daha küçük bir ayak izi vardır ve sınırlı kurulum alanı olan yerler için uygundur..
Bununla birlikte, hava soğutmalı vida entegre soğutucuların soğutma verimi, geleneksel soğutuculara kıyasla biraz daha düşük olabilir.soğutma etkinlikleri çevre sıcaklığı ve neminden etkilenebilirYüksek sıcaklık ve nemli ortamlarda, düzgün çalışabilmeleri için daha büyük fanlara ve daha yüksek güce ihtiyaç duyabilirler.
Genel olarak, hava soğutmalı vida entegre soğutucu, kurulumu ve kullanımı kolay ve bazı özel uygulama ortamları için uygun bir soğutma ekipmanıdır.Özel ihtiyaçlar ve çevresel koşullar dikkate alınmalıdır., en uygun soğutucu modelinin seçilmesini sağlamak için tedarikçiyle ayrıntılı bir görüşme yapılması gerekmektedir.
Üretim Özellikleri:
Havadan soğutulan vida entegre soğutucu aşağıdaki özelliklere sahiptir:
1Entegre tasarım:Havadan soğutulan vidalı entegre soğutucu, vidalı kompresör ve soğutucuyu tek bir cihaza entegre ederek montaj ve bağlantı karmaşıklığını azaltır.Bu entegre tasarım soğutucuyu daha kompakt ve sınırlı alanla ortamlar için uygun hale getirir.
2Kendi kendine bağlı soğutma sistemi:Ek soğutma kuleleri veya soğutma suyu kaynakları gerektiren geleneksel soğutma sistemlerinin aksine, hava soğutmalı vidalı entegre soğutma sistemleri kendine özgü bir soğutma sistemine sahiptir.Etrafta bulunan havaya ısı dağıtarak soğutma elde etmek için yerleşik bir fan soğutma sistemi kullanırBu, dış soğutma suyu kaynaklarına bağımlılığı ortadan kaldırır, esnekliği ve hareketliliği artırır.
3Soğutma suyu kaynağı olmayan yerler için uygundur:Ek bir soğutma suyu kaynağı gerekmediği için, hava soğutmalı vida entegre soğutucu, özellikle soğutma suyunun sağlanamayacağı yerler için uygundur.Bazı endüstriyel alanlarda veya binalarda soğutma suyu kaynağı bulunmayabilir., ve bu soğutucu bu ortamlarda soğutma sağlayabilir.
4Basitleştirilmiş bakım:Entegre tasarım ve kendi kendine bağlı soğutma sistemi nedeniyle, hava soğutmalı vida entegre soğutucunun bakımı nispeten basitleştirilir.Bakım yapılması gereken soğutma kuleleri veya su arıtma sistemleri yok, bakım iş yükünü ve maliyetlerini azaltır.
5Esneklik ve hareketlilik:Havadan soğutulan vidalı entegre soğutucular genellikle küçük bir ayak izi vardır ve sınırlı alana yerleştirilmek için uygundur.soğutma suyu kaynağına bağlanmaya gerek olmadığı içinBu esneklik onları geçici inşaat alanlarında kullanılmaya uygun kılar.Geçici soğutma gerektiren sergiler veya geçici tesisler.
6Enerji tasarrufu ve çevre koruması:Hava soğutmalı vidalı entegre soğutucular genellikle enerji verimliliğini artırmak ve enerji tüketimini azaltmak için gelişmiş enerji tasarrufu teknolojisini ve kontrol sistemlerini benimser.Ek bir soğutma suyu kaynağı gerekmediğinden, su kaynaklarına olan talep azalır ve çevrenin korunmasına yardımcı olur.
Çalışma prensibi:
Havadan soğutulan vida soğutucunun çalışma prensibi şöyle:
Sıkıştırma işlemi:Soğutucu, vida kompresöründe yüksek sıcaklıklı ve yüksek basınçlı bir gaza sıkıştırılır ve daha sonra kondansöre girer.
Kondensasyon süreci:Yüksek sıcaklıkta ve yüksek basınçta bulunan gaz kondansörde soğutulur ve yüksek basınçlı sıvıya dönüşür ve aynı zamanda ısı salınır.Fanlar ve radyatörler aracılığıyla dış havaya dağılan.
Genişleme süreci:Yüksek basınçlı sıvı genişleme valfi tarafından dekompresyon yapıldıktan sonra, düşük sıcaklıklı ve düşük basınçlı bir sıvıya dönüşür ve daha sonra buharlaştırıcıya girer.
Buharlama süreci:Düşük sıcaklık ve düşük basınçlı sıvı buharlaştırıcıda buharlaşır, odadaki ısıyı emer, odadaki soğutma suyunu soğutur ve odaya dolaşır.Böylece iç mekan sıcaklığını düşürme amacına ulaşılır..
Teknik parametreler:
| Model | JLSF-30D | JLSF-40D | JLSF-50D | JLSF-60D | JLSF-70D | JLSF-80D | JLSF-90D | JLSF-100D | JLSF-110D | ||
| Soğutma kapasitesi | KW/saat | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/saat | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Sıcaklık aralığı | 5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) | ||||||||||
| Güç kaynağı | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Toplam güç | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Akış akımı | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Soğuk su | M3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| Kompresör | türü | Yarım-hermetik vida tipi | |||||||||
| Başlatma yöntemi | Y-△ | ||||||||||
| Kapasite ayarlaması | 0,25,50,75,100 | ||||||||||
| Giriş gücü | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Dondurulmuş yağ | türü | HBR-A01 | |||||||||
| doldurma hacmi | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| Soğutucu | türü | R-22/R407C | |||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | ||||||||||
| Buharlaştırıcı | doldurma hacmi | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| türü | Kabuk ve tüp | ||||||||||
| Kondensatör | Çapraz | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| türü | Yüksek verimlilikli bakır kafesli alüminyum kanat tipi + düşük gürültülü dış rotor fanı | ||||||||||
| Soğutma havanın hacmi | M3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| koruyucu cihaz | Yüksek ve düşük voltaj anahtarı, dondurma karşıtı koruma, çözünür fiş, güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | ||||||||||
| Boyutları | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| Ağırlık | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Model | JLSF-120D | JLSF-130D | JLSF-150D | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| Soğutma kapasitesi | KW/saat | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/saat | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Sıcaklık aralığı | 5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) | ||||||||||
| Güç kaynağı | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Toplam güç | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Akış akımı | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Soğuk su | M3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| Kompresör | türü | Yarım-hermetik vida tipi | |||||||||
| Başlatma yöntemi | Y-△ | ||||||||||
| Kapasite ayarlaması | 0,25,50,75,100 | ||||||||||
| Giriş gücü | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Dondurulmuş yağ | türü | HBR-A01 | |||||||||
| doldurma hacmi | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| Soğutucu | türü | R-22/R407C | |||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | ||||||||||
| Buharlaştırıcı | doldurma hacmi | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| türü | Kabuk ve tüp | ||||||||||
| Kondensatör | Çapraz | mm | DN1250 | DN150 | DN200 | ||||||
| türü | Yüksek verimlilikli bakır kafesli alüminyum kanat tipi + düşük gürültülü dış rotor fanı | ||||||||||
| Soğutma havanın hacmi | M3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| koruyucu cihaz | Yüksek ve düşük voltaj anahtarı, dondurma karşıtı koruma, çözünür fiş, güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | ||||||||||
| Boyutları | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| Ağırlık | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Uygulama endüstrisi:
Havadan soğutulan vida entegre soğutucular aşağıdaki endüstrilerde ve uygulamalarda yaygın olarak kullanılmaktadır:
1Endüstriyel imalat:Hava soğutmalı vida entegre soğutucu, plastik işleme, kauçuk işleme, metal işleme,Kimyasal işlemeMekanik ekipman, işlem ekipmanları, soğutma maddeleri ve daha fazlası için istikrarlı soğutma ve sıcaklık kontrolü sağlayabilirler.
2Ticari binalar:Ofis binaları, alışveriş merkezleri, oteller ve ticari binalardaki diğer yerler genellikle iç mekan konforunu ve ekipmanların normal çalışmasını sağlamak için klima ve soğutma sistemlerine ihtiyaç duyar.Havadan soğutulan vida entegre soğutucu, büyük ölçekli ticari binaların soğutma ihtiyaçlarını karşılamak için merkezi klima sistemleri için soğutma suyu sağlayabilir.
3Tıbbi tesisler:Hastaneler gibi tıbbi tesisler, laboratories and pharmaceutical factories require precise temperature control and cooling systems to maintain the normal operation of medical equipment and the stability of the experimental environmentHava soğutmalı vida entegre soğutucu, tıbbi tesislerin ihtiyaçlarını karşılamak için istikrarlı soğutma suyu ve sıcaklık kontrolü sağlayabilir.
4Veri Merkezi:Veri merkezleri, büyük miktarlarda veriyi depolayan ve işleyen kritik tesislerdir ve sunucuların ve ekipmanların sıcaklıklarını kabul edilebilir sınırlar içinde tutmak için güçlü soğutma sistemleri gerektirir.Hava soğutmalı vida entegre soğutucu veri merkezi için verimli soğutma kapasitesi sağlayabilir, veri merkezinin normal çalışmasını ve ekipmanların istikrarını sağlar.
5Soğutucu depolama:Gıda ve lojistik endüstrisinde, dondurucular, soğutma depolamaları ve soğutma zinciri taşımacılığı gibi ortamların sıcaklık kontrolü çok önemlidir.Havadan soğutulmuş vida entegre soğutucu, donmuş ve soğutulmuş ürünlerin kalitesini ve güvenliğini sağlamak için istikrarlı soğutma kapasitesi sağlayabilir.
6Sera yetiştiriciliği:Sera yetiştiriciliğinde, ideal büyüme koşulları sağlamak için sıcaklık ve nem kontrol edilmelidir.Bitkilerin sağlıklı büyümesini sağlamak için seralar için soğutma ve sıcaklık kontrolü sağlamak için hava soğutmalı vidalı entegre soğutucular kullanılabilir.
7Elektronik Üretim:Elektronik üretim sürecinde, birçok cihaz ve bileşen kalite ve performansı sağlamak için hassas sıcaklık kontrolü gerektirir.Elektronik ekipmanlar için istikrarlı soğutma ve sıcaklık kontrolü sağlamak için hava soğutmalı vida entegre soğutucular kullanılabilir, yarı iletken ekipmanları, basılı devre kartları vb.
8Soğutma ekipmanları ve makineleri:Bazı büyük ekipman ve makineler, örneğin jeneratörler, transformatörler, kompresörler vb., çalışma sırasında büyük miktarda ısı üretecektir.Bu ekipmanları soğutmak ve çalışma sıcaklıklarını güvenli bir aralıkta tutmak için hava soğutmalı vida entegre soğutucular kullanılabilir.
9Gıda işleme ve içecek üretimi:Gıda işleme ve içecek üretimi sırasında, ürünün sıcaklığını ve soğutma hızını kontrol etmek gerekir.Hava soğutmalı vida entegre soğutucu, gıda işleme ekipmanları için soğutma ve sıcaklık kontrolü sağlamak için kullanılabilir, soğutma odaları, içecek üretim hatları vb.
10Dondurulmuş gıdalar ve soğutma lojistikleri:Dondurulmuş gıda ve soğutma lojistik endüstrisi, ürünlerin soğuk zinciri ortamını korumak için büyük miktarda soğutma ekipmanına ihtiyaç duyar.Hava soğutmalı vida entegre soğutucu, dondurucularda sıcaklık kontrolü ve soğutma ihtiyaçları için kullanılabilir, soğutma araçları ve soğutma konteynerleri.
11Petrol ve kimya endüstrisi:Petrol ve kimyasal üretim sürecinde, birçok kimyasal ve ekipman soğutulmalı ve sıcaklığı kontrol edilmelidir.Havadan soğutulan vida entegre soğutucu, reaktörler için istikrarlı soğutma ve sıcaklık kontrolü sağlayabilir, damıtma kuleleri, depolama tankları vb.
12Dondurma ve dondurma:Hava soğutmalı vida entegre soğutucu, donmuş gıdaların, buz yapma ekipmanlarının, buz yapma yerlerinin vb. soğutma ihtiyaçları için kullanılabilir.Ürünleri hızlıca soğutmak ve dondurmak için düşük sıcaklıklı soğuk su sağlayabilirler.
13- Tekstil ve baskı endüstrisi:Tekstil ve baskı işlemlerinde, ekipmanların ve malzemelerin sıcaklığını ve nemini kontrol etmek gerekir.Hava soğutmalı vida entegre soğutucu, tekstil makineleri için soğutma ve sıcaklık kontrolü sağlamak için kullanılabilir, baskı ekipmanları, baskı ve boyama üretim hatları vb.
14Yüksek sıcaklık ortamlarında soğutma:Bazı özel uygulama senaryoları, örneğin yüksek sıcaklıklı süreçler ve yüksek sıcaklıklı ortamlarda ekipman soğutması,Aşırı sıcaklık koşullarında çalışabilecek soğutma sistemleri gerektirir.Hava soğutmalı vida entegre soğutucu iyi uyarlanabilirliğe sahiptir ve yüksek sıcaklık ortamlarında istikrarlı soğutma etkisi sağlayabilir.
Bunlar, hava soğutmalı vida entegre soğutucuların tipik uygulama alanlarından bazılarıdır, ancak bunlarla sınırlı değildirler.Soğutma ve sıcaklık kontrol ihtiyaçlarını karşılamak için birçok endüstride yaygın olarak kullanılmaktadırBelirli uygulamalar farklı endüstrilerin ihtiyaçlarına ve spesifik süreç gereksinimlerine bağlıdır.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Soğutucuların teknik desteği ve hizmetleri şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7. yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir. Tüm bileşenler bir filmle korunur ve korunur ve birim daha sonra kolay nakliye için bir palete yerleştirilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Havadan soğutulan vida soğutucunun soğutma kapasitesini ve gücünü nasıl seçebilirsiniz?
Havadan soğutulan bir vida soğutucunun soğutma kapasitesini ve gücünü seçerken, aşağıdaki faktörleri göz önünde bulundurmanız gerekir:
1Soğutma yükü:Öncelikle, gereken soğutma yükünü, yani soğutulması gereken alan veya ekipman için gereken soğutma kapasitesini belirlemelisiniz.Soğutma yükü, binanın alanı gibi faktörlere dayanarak tahmin edilebilir, ekipmanların ısı yükü ve kullanım ortamı.
2Çevre koşulları:Çevre sıcaklığı ve nemliği, soğutucunun performansını etkiler. Yüksek sıcaklık ve yüksek nemli bir ortamda, soğutucunun soğutma etkisi azaltabilir,Bu nedenle, soğutucunun performansına çevresel koşulların etkisi dikkate alınmalıdır..
3Kapasite ayarlamaları:Bazı hava soğutmalı vida soğutucular gerçek ihtiyaçlara göre ayarlanabilen ayarlanabilir kapasite fonksiyonuna sahiptir.Enerji verimliliğini ve işletim esnekliğini artırmak için kapasite ayarlama fonksiyonu ile bir soğutucu seçebilirsiniz..
4Enerji verimliliği oranı:Soğutma ünitesinin enerji verimliliği oranı (EER), soğutucunun enerji verimliliğini ölçmek için önemli bir göstergedir.Daha yüksek bir enerji verimliliği oranı, giriş enerji birimi başına daha fazla soğutma kapasitesi anlamına gelirBir soğutucu seçerken, farklı modeller ve markaların enerji verimliliği oranlarını karşılaştırabilir ve daha yüksek bir enerji verimliliği oranına sahip bir soğutucu seçebilirsiniz.
5Bütçe ve maliyet etkinliği:Son olarak, bir soğutucu seçerken bütçe ve maliyet etkinliği de önemli hususlardır.Soğutucunun işletme maliyeti ve bakım maliyeti, ve beklenen geri ödeme süresi.
Yukarıdaki faktörleri göz önünde bulundurarak, genellikle mühendislerin veya profesyonellerin rehberliği altında uygun bir hava soğutmalı vida soğutucusu seçilmesi önerilir.Özel uygulama ihtiyaçlarına ve çevresel koşullara göre daha doğru soğutma kapasitesi ve güç seçimleri yapabilirler, ve profesyonel tavsiyelerde bulunmak.
