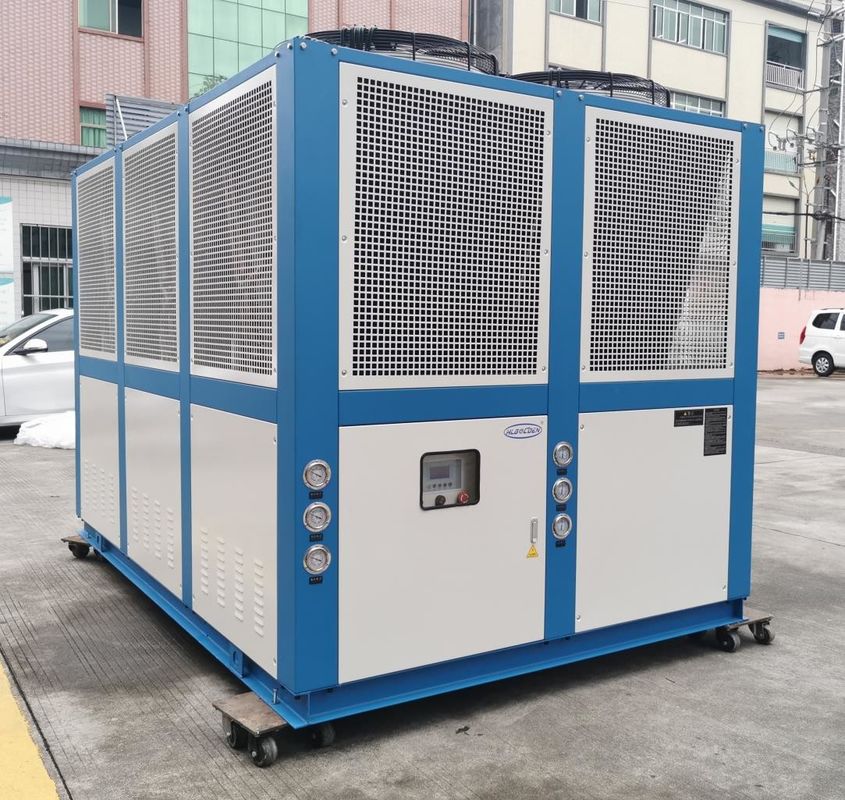

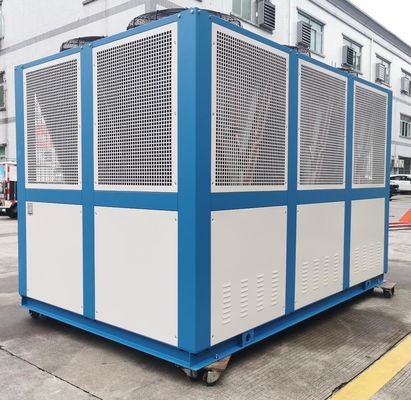

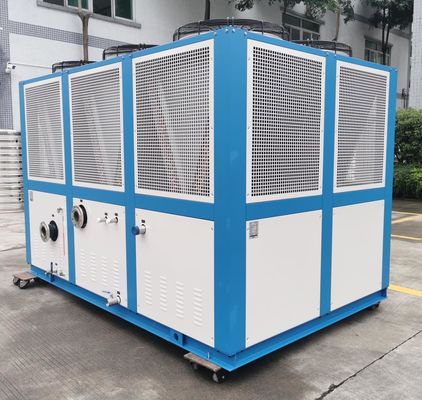

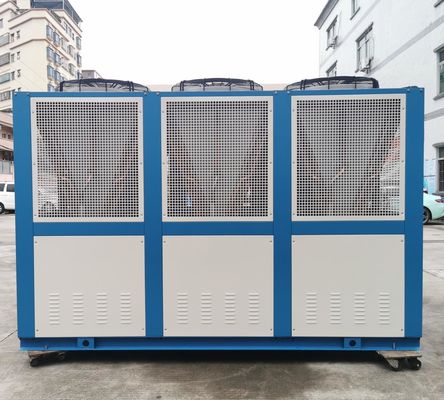

JLSF-75D Endüstriyel Mikro Bilgisayar Denetimli Hava Soğutucu Vuruşlu Soğutucu
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-75D |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 20 GÜN |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 50 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Scroll Soğutucu | Çevre sıcaklığı: | 5-35 ℃ |
|---|---|---|---|
| Kompresör Motor Gücü: | 37-250kW | kompresör miktarı: | 3 |
| Kondansör: | Kanatlı Borulu Eşanjör | Kontrol Sistemi: | mikrobilgisayar kontrolü |
| Soğutma kapasitesi: | 150-1000kW | Soğutma yöntemi: | Hava soğutmalı |
| Evaporatör: | Kabuk ve Tüp/ Plakalı Eşanjör | Gürültü seviyesi: | ≤75dB(A) |
| Soğutucu: | R22/R407c/R410a | ||
| Vurgulamak: | Endüstriyel Hava Soğutmalı Vidalı Chiller,Mikro Bilgisayar Hava Soğutucu Denizleyici |
||
Ürün Açıklaması
JLSF-75D hava soğutmalı su soğutucuları,Danfoss Scroll Kompresör Sabit Performans
Ürün Tanımı:
Havadan soğutulmuş rulo soğutucusu, bir rulo kompresörü ve havadan soğutulmuş ısı dağılımı kullanan bir soğutucudur.Düşük sıcaklıkta soğutucuyu yüksek sıcaklıkta ve yüksek basınçta gaz haline sıkıştırmak için bir rulo kompresörü kullanır, ve daha sonra soğutma etkisi elde etmek için hava soğutmalı bir radyatör aracılığıyla çevreye ısı dağıtır.
Scroll kompresörleri yüksek verimlilikte ve düşük gürültülü bir kompresör türüdür. Geleneksel ters kompresörlerle karşılaştırıldığında, scroll kompresörlerinin daha yüksek sıkıştırma oranları ve daha düşük titreşim gürültüsü vardır.Soğutucuyu hızlı bir şekilde sıkıştırmak ve boşaltmak için bir girdap benzeri dönme eylemi kullanır, yüksek basınçlı ve yüksek akışlı soğutucu kaynağı sağlar.
Hava soğutmalı radyatör, doğal rüzgarı veya fanları çevreye ısı aktarmak için kullanan bir soğutma cihazıdır.Bu soğutucudan ısı alır ve ısı alıcıya ve konveksiyon ısı aktarımına karşı hava üflemekle sıcaklığı düşürür.
Üretim Özellikleri:
Havadan soğutulan rulo soğutucuların ana avantajları şunlardır:
1Yüksek verimlilik ve enerji tasarrufu:Yüksek kompresyon verimliliğine sahip ve daha yüksek soğutma kapasitesi ve verimliliği sağlayabilen bir scroll kompresörü benimsiyor.hava soğutmasıyla ısı dağılımı yöntemi geleneksel su soğutma sistemlerinin su pompalarından ve soğutma kulelerinden kaçınır, enerji tüketimini ve bakım maliyetlerini azaltır.
2Esneklik ve kolaylık:Soğutma suyu kaynağına bağlanmaya gerek olmadığından, hava soğutmalı rulo soğutucusu soğutma suyu borusu tarafından kısıtlanmaz ve kurulum ve hata ayıklama nispeten basittir.Çeşitli yerlere uygundur.İster endüstriyel üretim atölyesi ister ticari ofis alanı olsun.
3Güvenilirlik ve istikrar:Rol kompresörünün basit bir yapısı vardır, bu da mekanik parçaların aşınma ve arıza oranını azaltır ve sistemin güvenilirliğini artırır.Hava soğutmalı radyatör dış soğutma suyu kaynaklarına bağlı değildir., su soğutma sisteminde oluşabilecek sızıntı ve su kalitesi sorunlarının önlenmesi.
4Yer tasarrufu:Soğutma suyu tanklarına ve soğutma kulelerine ihtiyaç olmadığından, hava soğutmalı rulo soğutucular kurulum alanını tasarruf edebilir ve özellikle sınırlı alana uygundur.
Hava soğutmalı yuvarlak soğutucuların su soğutmalı sistemlere kıyasla ısı dağılımı açısından hafif bir dezavantajı olabileceğini belirtmek gerekir.Özellikle yüksek ortam sıcaklıklarında veya yüksek yüklü çalışma koşullarındaBu nedenle, bir soğutucu seçerken, özel uygulama gereksinimlerine ve çevresel koşullara dayanarak kapsamlı dikkate alınması gerekir.
Çalışma prensibi:
Havadan soğutulan rulo soğutucunun çalışma prensibi şöyledir:
1Sıkıştırma işlemi:İlk olarak, rulo kompresörü çalışmaya başlıyor. İçindeki girdap rotoru, düşük sıcaklıkta soğutucu maddeleri kendi kendine dönen bir hareketle kompresyon odasına çekiyor.Dönen rotörün döndürme hareketi soğutucu maddenin sıkıştırılmasına neden olur ve sıcaklığını ve basıncını arttırır.
2Kondansasyon süreci:Yüksek sıcaklık ve yüksek basınçlı soğutucu, rulo kompresöründen boşaltılır ve hava soğutmalı radyatöre (kondansöre) girer.Soğutucu, ısı alıcıdan geçer ve fan üfleme ve konveksiyon ısı aktarımı yoluyla çevreye ısı aktarır., soğutucu maddenin soğumasına ve sıvıya yoğunlaşmasına neden olur.
3Genişleme süreci:Yoğrulmuş soğutucu sıvı, soğutucunun akışını ve basıncını kontrol eden genişleme valfine girer.Soğutucu maddenin basıncı ve sıcaklığı azalır., buharlaştırıcıya girmeye hazırlanıyor.
4Buharlama süreci:Buharlaştırıcıya giren soğutucu, buharlaştırıcının içindeki buharlaştırıcı borusuna akıp gider.Soğutucu maddenin sıvı halinden buhar haline değişmesine neden olurBu süreç çevre ortamından ısı emiyor ve böylece soğutma etkisi elde ediyor.
5Döngü süreci:Soğutucu, buharlaştırıcıdan buhar şeklinde boşaltılır ve tekrar rulo kompresöre çekilir.genişleme ve buharlaşma, soğutucu sürekli bir soğutma etkisi elde etmek için sürekli olarak dolaşır.
Rol kompresörünün sıkıştırma etkisi ve hava soğutmalı radyatörün ısı dağılımı etkisiyle,Hava soğutmalı rulo soğutucusu soğutulacak nesne veya sistemden ısı alabilir, ve soğutma etkisini elde etmek için soğutulması gereken ekipmana veya ekipmana soğutulmuş suyu sağlar.Tüm sistem, istikrarlı bir soğutma etkisini korumak için yukarıda belirtilen döngü süreci boyunca sürekli çalışır..
Teknik parametreler:
| Model | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| Soğutma kapasitesi | KW/saat | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/saat | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Sıcaklık aralığı | 5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) | ||||||||||
| Güç kaynağı | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Toplam güç | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Akış akımı | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Soğuk su | M3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| Kompresör | türü | Yarım-hermetik vida tipi | |||||||||
| Başlatma yöntemi | Y-△ | ||||||||||
| Kapasite ayarlaması | 0,25,50,75,100 | ||||||||||
| Giriş gücü | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Dondurulmuş yağ | türü | HBR-A01 | |||||||||
| doldurma hacmi | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| Soğutucu | türü | R-22/R407C | |||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | ||||||||||
| Buharlaştırıcı | doldurma hacmi | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| türü | Kabuk ve tüp | ||||||||||
| Kondensatör | Çapraz | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| türü | Yüksek verimli bakır kafesli alüminyum kanat tipi + düşük gürültülü dış rotor fanı | ||||||||||
| Soğutma havanın hacmi | M3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| koruyucu cihaz | Yüksek ve düşük voltaj anahtarı, dondurma karşıtı koruma, çözünür fiş, güvenlik valfi, aşırı yük koruma aygıtı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | ||||||||||
| Boyutları | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| Ağırlık | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Model | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| Soğutma kapasitesi | KW/saat | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/saat | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Sıcaklık aralığı | 5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) | ||||||||||
| Güç kaynağı | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Toplam güç | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Akış akımı | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Soğuk su | M3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| Kompresör | türü | Yarım-hermetik vida tipi | |||||||||
| Başlatma yöntemi | Y-△ | ||||||||||
| Kapasite ayarlaması | 0,25,50,75,100 | ||||||||||
| Giriş gücü | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Dondurulmuş yağ | türü | HBR-A01 | |||||||||
| doldurma hacmi | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| Soğutucu | türü | R-22/R407C | |||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | ||||||||||
| Buharlaştırıcı | doldurma hacmi | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| türü | Kabuk ve tüp | ||||||||||
| Kondensatör | Çapraz | mm | DN1250 | DN150 | DN200 | ||||||
| türü | Yüksek verimli bakır kafesli alüminyum kanat tipi + düşük gürültülü dış rotor fanı | ||||||||||
| Soğutma havanın hacmi | M3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| koruyucu cihaz | Yüksek ve düşük voltaj anahtarı, dondurma karşıtı koruma, çözünür fiş, güvenlik valfi, aşırı yük koruma aygıtı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | ||||||||||
| Boyutları | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| Ağırlık | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Uygulama endüstrisi:
Havadan soğutulan yuvarlak soğutucular aşağıdaki yerlere uygundur:
1Sanayi üretim atölyesi:Hava soğutmalı rulo soğutucular, lazer kesimi, damgalama, plastik enjeksiyon kalıplama, elektronik montaj vb. gibi çeşitli endüstriyel üretim süreçleri için soğutma sağlayabilir.Büyük miktarda soğutma kapasitesi ve istikrarlı performans gerektiren endüstriyel üretim ortamları için uygundur.
2Ticari ofisler:Hava soğutmalı rulo soğutucular, ticari binalardaki merkezi klima sistemleri için soğutma suyu kaynağı sağlayabilir.Büyük klima sistemleri için verimli soğutma kapasitesi sağlamak için hastaneler ve okullar.
3Elektronik ekipman ve iletişim ekipmanları odaları:Elektronik ekipmanların ve iletişim ekipmanlarının çalışması büyük miktarda ısı üretir ve ekipmanların normal çalışmasını sürdürmek için soğutma gerektirir.Havadan soğutulan rulo soğutucular elektronik ekipman ve iletişim ekipmanları odaları için güvenilir soğutma etkisi sağlayabilir, ekipmanların istikrarını ve güvenilirliğini sağlar.
4Stadyumlar ve tiyatrolar:Büyük stadyumlar ve tiyatrolar genellikle kalabalık yerlerin konfor gereksinimlerini karşılamak için güçlü soğutma kapasitesine ihtiyaç duyar.Havadan soğutulan rulo soğutucuları, bu yerlerde, izleyicilerin ve oyuncuların konforunu sağlamak için verimli bir klima ve soğutma sağlayabilir.
5Enerji ekipmanları ve alt istasyonları:Güç ekipmanları ve alt istasyonları çalışma sırasında büyük miktarda ısı üretir ve ekipmanların normal çalışmasını sürdürmek için soğutma gerektirir.Havadan soğutulan yuvarlak soğutucular, elektrik ekipmanları ve alt istasyonları için güvenilir soğutma sağlayabilir, ekipmanların istikrarını ve güvenilirliğini sağlar.
Uygun hava soğutmalı yuvarlak soğutucu, özel uygulama gereksinimlerine ve çevresel koşullara göre seçilmelidir.En iyi model ve boyut soğutma ihtiyaçlarına ve sistem kapasitesine göre belirlenebilir, soğutucunun sitenin soğutma gereksinimlerini karşılayabilmesini sağlar.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Soğutucuların teknik desteği ve hizmetleri şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7. yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir. Tüm bileşenler bir filmle korunur ve korunur ve birim daha sonra kolay nakliye için bir palete yerleştirilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Konserve makinelerindeki soğutucuyu yapılandırmanın farklı yolları nelerdir?
Konserve makinelerinde, soğutucunun konfigürasyonu, mekanik ekipmanların özel ihtiyaçlarına ve özelliklerine göre farklı olabilir.Aşağıda birkaç yaygın yapılandırma yöntemi vardır:
1Direkt soğutma:Doğrudan soğutma yapılandırmasında, soğutucu soğutma suyunu soğutucu veya soğutma borularından soğutulması gereken parçalara veya ürünlere doğrudan aktarır.Bu yapılandırma hızlı soğutma gerektiren durumlar için uygundur., örneğin tankların, şişelenmiş suyun veya diğer ürünlerin doğrudan soğutulması gibi.
2Doğrudan soğutma:Doğrudan soğutma yapılandırmasında, soğutucu soğutma suyunu soğutma dolaşım sisteminden bir ara ısı değiştiricisine veya soğutucuya aktarır.ve daha sonra soğutma ortamını konserve makinelerinde veya üründe soğutılması gereken parçalara aktarır.Bu, daha sıkı sıcaklık gereksinimleri olan durumlar için uygun olan soğutma sıcaklığının daha iyi kontrolü ve düzenlenmesini sağlayabilir.
3Soğutma Kulesi:Soğutma kulesi, soğutma etkisini elde etmek için soğutma kulesi aracılığıyla sıcaklığı atmosferdeki havaya aktarır.Soğutma kuleleri genellikle büyük miktarlarda ısı işlemek için kullanılır, örneğin soğutma kulelerinin ekipmanı çalıştırmak için ek soğutma kapasitesi sağlayabileceği yüksek hızlı konserve hatlarında.
4Çoklu soğutucuların kombinasyonu:Büyük ölçekli konserve üretim hatları veya daha yüksek soğutma kapasitesi gerektiren durumlar için, birden fazla soğutucu birleştirilebilir.Daha fazla soğutma kapasitesi ve daha fazla esneklik sağlamak için birçok soğutucu paralel veya seri olarak yapılandırılabilirBu yapılandırma yöntemi, farklı üretim gereksinimlerini karşılamak için gerçek ihtiyaçlara göre genişletilebilir ve ayarlanabilir.
Özel soğutucu konfigürasyon yönteminin konserve makinelerinin türüne, işlem gereksinimlerine ve soğutma ihtiyaçlarına göre değerlendirilmesi ve seçilmesi gerektiğini belirtmek gerekir.Bir soğutucu yapılandırırken, en iyi soğutma etkisini ve sistem performansını sağlamak için ekipman üreticisi veya profesyonel bir mühendisle ayrıntılı bir görüşme yapılması önerilir.
