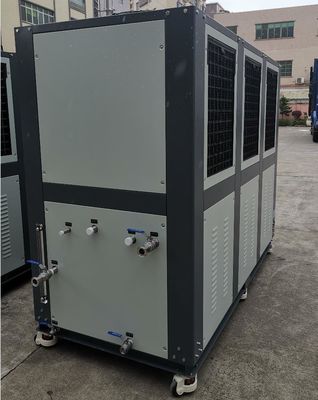

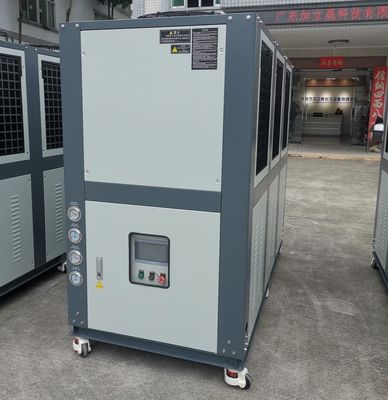

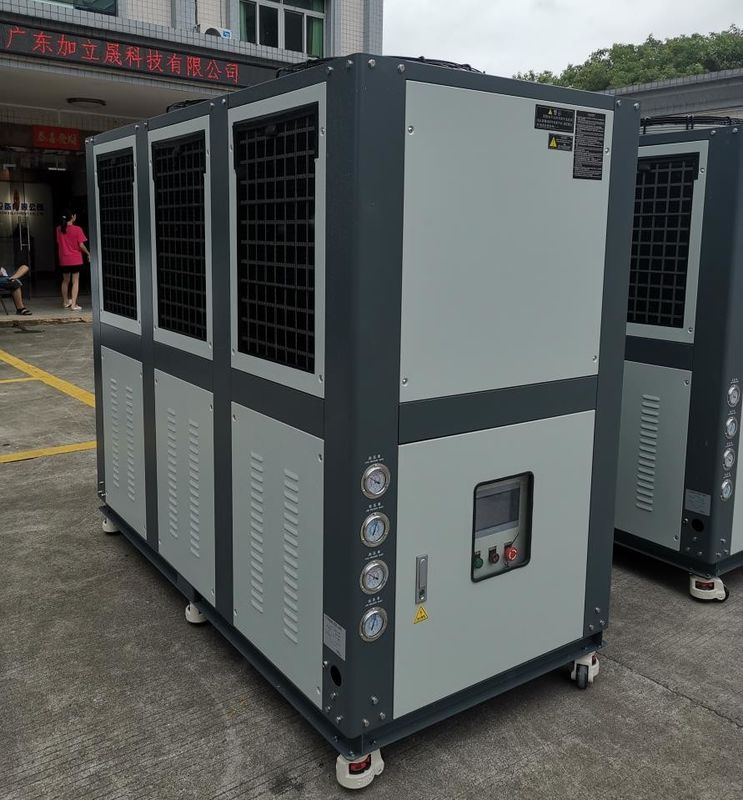

JLSF-20HP Hava soğutmalı su soğutucu frekans dönüşümü Sabit sıcaklık
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-20HP |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 20 GÜN |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 300 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Su Soğutma Grubu | Öne Çıkanlar: | İki soğutma grubu bir arada/İki sistemin bağımsız kontrolü |
|---|---|---|---|
| Kontrol sistemi: | 2 PLC/Mikrobilgisayar | Çıkış suyu sıcaklığı: | 5-50 ℃ |
| Kompresör Tipi: | Scroll/Yarı Hermetik/Hermetik | Evaporatör: | Su Deposu Bobin/Kabuk ve Tüp/Plakalı Eşanjör |
| kondansatör: | Kanatlı Tüp | Kondenser Fanları: | Eksenel/Santrifüjlü |
| Gürültü seviyesi: | ≤75dB(A) | Voltaj: | 220V/380V/415V/440V/480V |
| Sıklık: | 50Hz/60Hz | Soğutucu: | R22/R407C/R134A/R410A/R404A |
| Koruma sistemi: | Yüksek/Alçak Basınç, Su Akışı, Aşırı Yük vb. | pompa: | Santrifüj/dikey |
| Garanti: | 12 ay | ||
| Vurgulamak: | JLSF-20HP Hava soğutmalı su soğutucu,Hava soğutmalı su soğutucu frekans dönüşümü,Sabit sıcaklıkta hava soğutmalı soğutucu |
||
Ürün Açıklaması
JLSF-20HP Frekans Değiştirme Sabit Sıcaklık Soğutucu, Hassas Sıcaklık Kontrolü
Ürün Tanımı:
Değişken Frekanslı Sabit Sıcaklıklı Soğutucu, endüstriyel ve ticari uygulamalarda kullanılan bir soğutma ekipmanıdır.Gereksinimlere göre hassas sıcaklık ayarlama ve enerji tüketimi kontrolünü sağlamak için frekans dönüşüm teknolojisi ve sabit sıcaklık kontrol teknolojisini birleştirir..
Frekans dönüştürme teknolojisi, soğutma sistemindeki kompresörün hızını ayarlayarak soğutma kapasitesinin ayarlanmasına atıfta bulunur.Geleneksel soğutucular genellikle sabit hızlı kompresörler kullanır ve yalnızca sabit bir güç ve soğutma kapasitesiyle çalışabilirlerDeğişken frekanslı sabit sıcaklıklı soğutucu, yük talebine uymak ve yüksek verimli soğutma işlevini elde etmek için kompresörün hızını gerçek ihtiyaçlara göre ayarlayabilir.
Sabit sıcaklık kontrol teknolojisi, hassas sıcaklık sensörleri ve kontrol sistemleri aracılığıyla soğutucunun su sıcaklığının hassas kontrolünü ifade eder.Bu teknoloji, soğutucunun sabit bir sıcaklık vermesini sağlayabilir ve yüksek sıcaklık gereksinimleri olan uygulamalar için uygundur, tıp, kimyasal endüstri, yarı iletken ve diğer alanlar gibi.
Ürün Özellikleri:
Frekans dönüşümü sabit sıcaklıklı soğutucu aşağıdaki avantajlara sahiptir:
1Enerji tasarrufu ve yüksek verimlilik:Kompresör hızı frekans dönüşümü ile ayarlanır ve enerji tüketiminin israf edilmesini önlemek ve enerji kullanımı verimliliğini artırmak için yük talebine göre akıllı bir şekilde ayarlanır.
2- Tam bir sıcaklık kontrolü:Sabit sıcaklık kontrol teknolojisi kullanılarak, yüksek sıcaklık gereksinimleri olan uygulamaları karşılamak için soğutucunun su sıcaklığının hassas kontrolü sağlanabilir.
3Istikrarlı operasyon:Değişken frekanslı sabit sıcaklık soğutucu, yük değişikliklerine göre gerçek zamanlı olarak çalışma parametrelerini ayarlayabilir, istikrarlı çalışma koşullarını koruyabilir,ve ekipmanların güvenilirliğini ve istikrarını artırmak.
4- Yer ayır:Geleneksel soğutucularla karşılaştırıldığında, değişken frekanslı sabit sıcaklıklı soğutucular genellikle daha küçüktür ve daha az alan kaplar, bu da onları sınırlı alana uygun hale getirir.
Kısacası, değişken frekanslı sabit sıcaklıklı soğutucular endüstriyel ve ticari alanlarda yaygın olarak kullanılır ve yüksek verimlilik, hassas sıcaklık kontrolü sağlayabilir.istikrarlı ve güvenilir soğutma çözümleri.
Çalışma prensibi:
Değişken frekanslı sabit sıcaklıklı soğutucunun çalışma prensibi üç ana parçaya bölünebilir: soğutma döngüsü sistemi,Kontrol sistemi ve sabit sıcaklık ayarlama sistemi.
1Soğutma döngüsü sistemi:
- Kompresör:Değişken frekanslı sabit sıcaklıklı soğutucu, kompresörün hızını kontrol etmek için değişken frekanslı teknolojiyi kullanır.Kompresör soğutucu gazı yüksek sıcaklık ve yüksek basınç gazına sıkıştırmaktan sorumludur.
- Kondansör:Yüksek sıcaklıklı ve yüksek basınçlı gaz, ısıyı kondansörden dağıtır, soğutur ve yüksek basınçlı ve yüksek sıcaklıklı sıvıya dönüşür.
- Genişleme valfi:Yüksek basınçlı ve yüksek sıcaklıklı sıvı, genişleme valfinden buharlaştırıcıya girer. Basınç azalır ve sıvı soğutucu gaz haline buharlaşır.
- Buharlaştırıcı:Soğutucu gaz, buharlaştırıcı aracılığıyla ısıyı emer ve böylece buharlaştırıcı borulardaki su akışını soğutur ve su sıcaklığının düşmesine neden olur.
- Soğutma suyu dolaşımı:Soğutma suyu buharlaştırıcıda dolaşır, buharlaştırıcıdaki ısıyı emer ve daha sonra döngüyü sürdürmek için soğutma suyu ünitesine döner.
2Kontrol sistemi:
- Frekans dönüşüm kontrolü:Kompresörün hızını frekans dönüştürücüsünü kontrol ederek ayarlayın ve enerji verimliliğini artırmak ve enerji tasarrufu sağlamak için gerçek ihtiyaçlara göre soğutma kapasitesini ayarlayın.
- Basınç sensörü ve sıcaklık sensörü:Kontrol sistemi, soğutma döngüsündeki basınç ve sıcaklık koşullarını basınç sensörü ve sıcaklık sensörü aracılığıyla gerçek zamanlı olarak izler.
- Kontrol algoritması:Sensörden gelen geri bildirime göre,Kontrol sistemi, hassas sıcaklık kontrolü ve optimize edilmiş soğutma etkisi elde etmek için inverterin çıkışını ayarlamak için özel bir kontrol algoritması kullanır..
3Termostat sistemi:
- Sıcaklık ayarlama ve geri bildirim:Kullanıcılar kontrol paneli veya uzaktan kumanda aracılığıyla istenen sabit sıcaklık değerini ayarlayabilirler.Kontrol sistemi, soğutma suyunun sıcaklığını gerçek zamanlı olarak bir sıcaklık sensörü aracılığıyla izler ve geri bildirim sinyalini ayarlanmış sıcaklıkla karşılaştırır.
- Kontrol aktüatörü:Sıcaklık farkına göre,Kontrol sistemi, soğutma suyunun sıcaklığını ayarlanmış değere yakın sabit tutmak için aktüatörü (örneğin solenoid valfi) kontrol ederek soğutma suyunun akışını ayarlar..
- Geri bildirim döngüsü:Kontrol sistemi, sabit sıcaklık düzenlemesi elde etmek için aktüatörün açılışını sürekli ayarlayarak soğutma suyunun sıcaklığını sabit tutar.
Soğutma döngüsü sistemini, kontrol sistemini ve sabit sıcaklık ayarlama sistemini kapsamlı bir şekilde çalıştırarak,Değişken frekanslı sabit sıcaklıklı soğutucu, yüksek verimli soğutma işlemi elde ederken gerçek ihtiyaçlara göre hassas bir sıcaklık kontrolü sağlayabilir..
| 1 Kompresör | 5 Buharlaştırıcı | 9 Sıcaklık sensörü | 13 Bypass valfi |
| 2 Kondansör | 6 Küre valfi | 10 Su tankı | 14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi | 7 Antifriz anahtarı | 11 Su pompası basınç ölçer | 15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi | 8 Yüzen anahtarı | 12 Su pompası |
16 Basınç azaltma valfi |
Teknik parametreler:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Soğutma kapasitesi | KW/saat | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/saat | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Dolaşım pompası | Güç | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Baş | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Buharlaştırıcı | Akış | M3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| Su kapasitesi | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Çapraz | inç | 1/2 inç. | 3/4 inç. | 1 " | 1-1/2 inç | 1-1/2 inç | ||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Birim ağırlığı | Kilogram | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Soğutma kapasitesi | KW/saat | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/saat | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Dolaşım pompası | Güç | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Baş | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Buharlaştırıcı | Akış | M3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Su kapasitesi | M3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Çapraz | inç | 1.5" | 2 " | 2.5" | 3'lük | |||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | ||||||||
| Fan | Türü | Aksyal akış | ||||||||
| hava hacmi | M3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Birim ağırlığı | Kilogram | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Uygulama endüstrisi:
Frekans dönüştürme sabit sıcaklıklı soğutucular, aşağıdaki yönleri de içeren birçok endüstri ve uygulama alanı için uygundur:
1Üretim sanayi:Frekans dönüştürme sabit sıcaklıklı soğutucular, plastik işleme, enjeksiyon kalıplama, kauçuk işleme, metal işleme,cam işlemeBu işlemler için ürün kalitesini ve üretim verimliliğini sağlamak için sabit sabit sıcaklıkta soğuk su sağlayabilirler.
2Kimya endüstrisi:Kimyasal süreçlerde, bazı reaksiyonlar sıkı bir sıcaklık kontrolü gerektirir.Frekans dönüşümü sabit sıcaklık soğutucular kimyasal reaksiyonların gereksinimlerini karşılamak için gerekli hassas sıcaklık kontrolünü sağlayabilir.
3İlaç endüstrisi:Farmasötik ve tıbbi cihaz üretim sürecinde, ürün kalitesini ve güvenliğini sağlamak için hassas bir sıcaklık kontrolü gereklidir.Değişken frekanslı sabit sıcaklıklı soğutucular, ilaç üretimi gibi uygulamalar için kesin sabit sıcaklıklı soğuk su sağlayabilir, laboratuvar ve tıbbi ekipmanların soğutması.
4Yarım iletken endüstrisi:Yarım iletken üretim sürecinde, ürün kalitesini ve performansını sağlamak için ekipmanların ve malzemelerin hassas sıcaklık kontrolü gereklidir.Değişken frekanslı sabit sıcaklıklı soğutucu, yarı iletken ekipmanlarının soğutması ve sıcaklık kontrolü için istikrarlı soğutma suyu sağlayabilir.
5Gıda ve içecek endüstrisi:Gıda ve içecek işleme sırasında, ürün kalitesini ve gıda güvenliğini sağlamak için sıcaklık kontrolü gereklidir.Gıda işleme alanında soğutma ve koruma uygulamaları.
Yukarıdaki endüstrilere ek olarak, değişken frekanslı sabit sıcaklıklı soğutucular aynı zamanda havacılık, enerji, metalürji, tekstil,Elektronik ve diğer alanlar, farklı endüstrilerin hassas sıcaklık kontrolü ve yüksek verimli soğutma ihtiyaçlarını karşılamak için.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Soğutucuların teknik desteği ve hizmetleri şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7- Yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir. Tüm bileşenler bir filmle korunur ve korunur ve birim daha sonra kolay nakliye için bir palete yerleştirilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Değişken frekanslı sabit sıcaklıklı soğutucuların frekans dönüşüm kontrolü enerji verimliliğini nasıl artırır ve enerji tasarrufu yapar?
Frekans dönüşüm kontrolü, değişken frekanslı sabit sıcaklıklı soğutucularda enerji verimliliğini ve enerji tasarrufuyu önemli ölçüde artırabilir, esas olarak aşağıdaki yönlerden:
1. Yük eşleşmesi:Geleneksel soğutucular genellikle yük gereksinimlerine göre ayarlanamayan sabit hızlı kompresörler kullanır ve bu da kısmi yük altında düşük çalışma verimliliğine neden olur.Değişken frekans sabit sıcaklık soğutucu değişken frekans teknolojisini kullanır, bu, kompresörün hızını gerçek yük talebine göre, yük değişimlerine uymaya ayarlayabilir.Enerji tüketimini azaltmak.
2Kısmi yükle çalışmak:Değişken frekanslı sabit sıcaklıklı soğutucu, gerçek ihtiyaçlara göre soğutma kapasitesini yük talebiyle dengelemek için ayarlayabilir.Enerji tüketimini azaltmak için sistem daha düşük soğutma kapasitesinde çalışabilir.Buna karşılık, geleneksel sabit hızlı soğutucular hala düşük yük koşullarında nominal güçte çalışır ve bu da enerji israfı ile sonuçlanır.
3- Sık sık kalkıp durmak:Geleneksel soğutucuların başladığında yüksek bir başlangıç akımı vardır.Ancak değişken frekanslı sabit sıcaklıklı soğutucular, gerçek ihtiyaçlara göre çalışma durumunu ayarlayabildikleri için sık başlama ve durmalardan kaçınabilirler.Başlama ve durma sayısını azaltarak, ekipmanların enerji tüketimi ve mekanik aşınması azaltılır ve enerji verimliliği iyileştirilir.
4Akıllı enerji tüketimi kontrolü:Değişken frekanslı sabit sıcaklıklı soğutucu, kontrol sistemi aracılığıyla gerçek zamanlı olarak yük talebini ve çalışma durumunu izler, gerçek ihtiyaçlara göre soğutma kapasitesini ayarlar.ve akıllı enerji tüketimi kontrolü elde ederGelişmiş kontrol algoritmaları ve hassas sensörleri kullanarak, gerçek koşullara göre optimize ve ayarlayabilir ve sistem enerji verimliliğini artırabilir.
5Verimli ısı aktarımı tasarımı:Değişken frekanslı sabit sıcaklıklı soğutucular genellikle ısı aktarım verimliliğini ve ısı değişimi etkilerini artırmak için ısı transferi bileşenlerinin tasarımında verimli ısı değiştiricileri kullanır.Bu, enerji tüketimini azaltabilir ve soğutma verimliliğini artırabilir.
Özetle,Değişken frekans kontrolü, değişken frekanslı sabit sıcaklıklı soğutucuların yük eşleştirmesi yoluyla gerçek çalışmada enerji verimliliği ve enerji tasarrufu avantajlarına ulaşmasını sağlar., kısmi yükle çalışmak, sık başlama ve durmaların azaltılması ve akıllı enerji tüketimi kontrolü.
