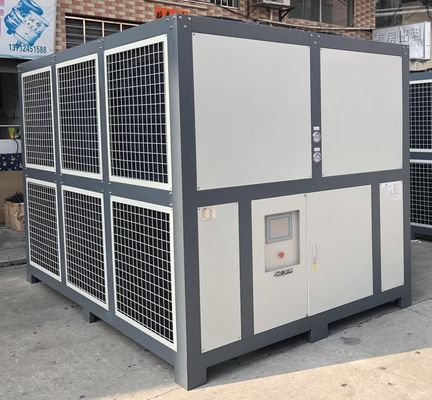

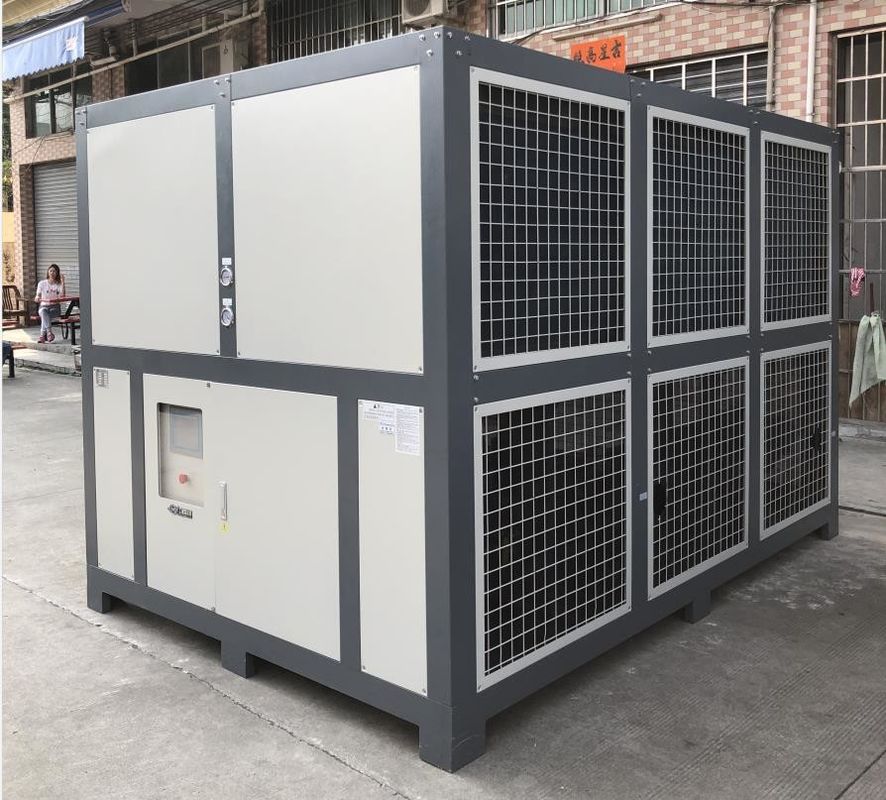

JLSF-70A Endüstriyel Hava Soğutucu Su Soğutucu, vidalı kompresör aşırı yük koruması ile
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-70A |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 20 GÜN |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 50 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Hava Soğutmalı Vidalı Chiller | Kontrol Sistemi: | PLC |
|---|---|---|---|
| Kontrolör: | Mikroişlemci | Çevre sıcaklığı: | 5-35 ℃ |
| Soğutma kapasitesi: | 100-1000kW | Başlangıç Modu: | Y-△/Yumuşak Başlatma |
| Kompresör Tipi: | Vidalı kompresör | Evaporatör: | Kabuk ve tüp |
| Kondansör: | Kanatlı Tüp | Soğutucu: | R22/R407C/R134a |
| Uygulama: | Sanayi | Kompresör: | Vidalı kompresör |
| Koruma: | Aşırı Yük, Yüksek/Düşük Basınç, Faz Kaybı, Aşırı Isınma vb. | Garanti: | 1 yıl |
| Vurgulamak: | Vuruşlu Hava Soğutucu Su Soğutucusu,Aşırı yüklü hava soğutmalı su soğutucusu |
||
Ürün Açıklaması
JLSF-70D Hava soğutmalı vida soğutucu akıllı ekipman, enjeksiyon kalıplama makinesi, enjeksiyon kalıplama aksesuarları
Ürün Tanımı:
Hava soğutmalı vida soğutucu, esas olarak buharlaştırıcı, kompresör, kondansör ve genişleme valfi ve diğer bileşenlerden oluşan bir tür endüstriyel soğutma ve ticari klima ekipmanıdır.Düşük sıcaklıklı ve düşük basınçlı soğutucuyu yüksek sıcaklıklı ve yüksek basınçlı bir gaza sıkıştırmak için vidalı bir kompresör kullanır ve daha sonra kondansörden dışarıya ısı salır.Ve sonunda geri dönüşüm için buharlaştırıcıya geri dönmek için genişleme valfinden soğutucu maddenin sıcaklığını ve basıncını düşürür..
İşlem sırasında, hava soğutmalı vida soğutucu, dış havadaki ısıyı emer, soğutma suyunu soğutur ve oda içine dolaşır, böylece iç mekan sıcaklığını düşürür.Soğutma verimi, dış mekan sıcaklığı ve nem gibi faktörlerden büyük ölçüde etkilenir, bu nedenle etkisi yüksek sıcaklık ve yüksek nemli ortamlarda sınırlı olabilir.
Su soğutmalı soğutucularla karşılaştırıldığında, hava soğutmalı vida soğutucuları ek bir soğutma suyu sistemi gerektirmez, bu nedenle daha basit ve daha uygun maliyetlidir.Çünkü soğutmak için dışarıdan hava kullanıyor., yüksek hava kirliliği olan veya iç mekan hava kalitesinin korunması gereken alanlarda sorun oluşturabilir.
Üretim Özellikleri:
Hava soğutmalı vida soğutucunun özellikleri şunlardır:
1Ek soğutma suyu sistemi yok:Su soğutmalı soğutucularla karşılaştırıldığında, hava soğutmalı vida soğutucular ek soğutma suyu sistemlerine ihtiyaç duymazlar, bu nedenle daha basit ve maliyetlidirler.
2Geniş kullanım alanı:Hava soğutmalı vida soğutucular, ticari ofis binaları, oteller, hastaneler, okullar vb. gibi çeşitli bina ve yer türleri için uygundur.
3Yüksek soğutma verimi:Havadan soğutulan vida soğutucu, yüksek soğutma verimliliği, düşük gürültü ve düşük bakım maliyeti avantajlarına sahip bir vida kompresörü kullanır.
4.Kolay kurulum:Hava soğutmalı vida soğutucunun montajı nispeten basittir ve su boruları ve su pompaları gibi ek ekipman gerektirmez.
5Yüksek güvenilirlik:Hava soğutmalı vida soğutucu yüksek hassasiyetle tasarlanmış ve üretilmiştir ve iyi bir istikrar ve güvenilirliğe sahiptir.
6. Güçlü uyarlanabilirlik:Hava soğutmalı vida soğutucusu güçlü bir uyarlanabilirliğe sahiptir ve farklı çevresel koşullara ve yük değişikliklerine adapte olabilir.
Çalışma prensibi:
Havadan soğutulan vida soğutucunun çalışma prensibi şöyle:
Sıkıştırma işlemi:Soğutucu, vida kompresöründe yüksek sıcaklıklı ve yüksek basınçlı bir gaza sıkıştırılır ve daha sonra kondansöre girer.
Kondensasyon süreci:Yüksek sıcaklıkta ve yüksek basınçta bulunan gaz kondansörde soğutulur ve yüksek basınçlı sıvıya dönüşür ve aynı zamanda ısı salınır.Fanlar ve radyatörler aracılığıyla dış havaya dağılan.
Genişleme süreci:Yüksek basınçlı sıvı genişleme valfi tarafından dekompresyon yapıldıktan sonra, düşük sıcaklıklı ve düşük basınçlı bir sıvıya dönüşür ve daha sonra buharlaştırıcıya girer.
Buharlama süreci:Düşük sıcaklık ve düşük basınçlı sıvı buharlaştırıcıda buharlaşır, odadaki ısıyı emer, odadaki soğutma suyunu soğutur ve odaya dolaşır.Böylece iç mekan sıcaklığını azaltma amacına ulaşılır..
Teknik parametreler:
| Model | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| Soğutma kapasitesi | KW/saat | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/saat | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Sıcaklık aralığı | 5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) | ||||||||||
| Güç kaynağı | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Toplam güç | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Akış akımı | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Soğuk su | M3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| Kompresör | türü | Yarım-hermetik vida tipi | |||||||||
| Başlatma yöntemi | Y-△ | ||||||||||
| Kapasite ayarlaması | 0,25,50,75,100 | ||||||||||
| Giriş gücü | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Donmuş yağ | türü | HBR-A01 | |||||||||
| doldurma hacmi | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| Soğutucu | türü | R-22/R407C | |||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | ||||||||||
| Buharlaştırıcı | doldurma hacmi | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| türü | Kabuk ve tüp | ||||||||||
| Kondensatör | Çapraz | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| türü | Yüksek verimlilikli bakır kafesli alüminyum kanat tipi + düşük gürültülü dış rotor fanı | ||||||||||
| Soğutma havanın hacmi | M3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| koruyucu cihaz | Yüksek ve düşük voltaj anahtarı, dondurma karşıtı koruma, çözünür fiş, güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | ||||||||||
| Boyutları | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| Ağırlık | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Model | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| Soğutma kapasitesi | KW/saat | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/saat | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Sıcaklık aralığı | 5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) | ||||||||||
| Güç kaynağı | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Toplam güç | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Akış akımı | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Soğuk su | M3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| Kompresör | türü | Yarım-hermetik vida tipi | |||||||||
| Başlatma yöntemi | Y-△ | ||||||||||
| Kapasite ayarlaması | 0,25,50,75,100 | ||||||||||
| Giriş gücü | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Donmuş yağ | türü | HBR-A01 | |||||||||
| doldurma hacmi | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| Soğutucu | türü | R-22/R407C | |||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | ||||||||||
| Buharlaştırıcı | doldurma hacmi | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| türü | Kabuk ve tüp | ||||||||||
| Kondensatör | Çapraz | mm | DN1250 | DN150 | DN200 | ||||||
| türü | Yüksek verimlilikli bakır kafesli alüminyum kanat tipi + düşük gürültülü dış rotor fanı | ||||||||||
| Soğutma havanın hacmi | M3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| koruyucu cihaz | Yüksek ve düşük voltaj anahtarı, dondurma karşıtı koruma, çözünür fiş, güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | ||||||||||
| Boyutları | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| Ağırlık | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Uygulama endüstrisi:
Hava soğutmalı vida soğutucusu, bir vida kompresörü ve hava soğutmalı bir kondansatör kullanan bir soğutucudur ve aşağıdaki endüstriler için uygundur:
1Endüstriyel imalat:Endüstriyel üretim sürecinde, plastik işleme ekipmanları, metal işleme ekipmanları, kimyasal ekipmanlar vb. gibi birçok ekipmanın soğutulması gerekir.Bu ekipmanlar için soğutma hizmetleri sağlamak için hava soğutmalı vida soğutucuları kullanmak gerekir..
2Ticari binalar:Hava soğutmalı vida soğutucuları, büyük ticari binalar, fabrikalar ve alışveriş merkezleri, süpermarketler, oteller, hastaneler, ofis binaları,vb..
3İlaç endüstrisi:İlaç endüstrisinde, birçok üretim işleminde ürün kalitesini ve güvenliğini sağlamak için sıcaklığı ve nemini kontrol etmek gerekir, bu nedenle soğutma ve nem kontrolü için soğutuculara ihtiyaç vardır.
4Gıda endüstrisi:Gıda endüstrisinde, şarap, içecekler, süt ürünleri vb. gibi birçok üretim işlemi sıcaklık kontrolünü gerektirir ve soğutma için soğutucular gereklidir.
5Elektronik endüstrisi:Elektronik endüstrisinde, elektronik bileşenler, yarı iletken ekipmanları vb. gibi birçok cihazın soğutulması gerekir ve soğutma için soğutucular gereklidir.
Kısacası, hava soğutmalı vida soğutucular, endüstriyel üretim, ticari inşaat, ilaç endüstrisi,Gıda endüstrisi, elektronik endüstrisi vb.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Soğutucuların teknik desteği ve hizmetleri şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7. yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir. Tüm bileşenler bir filmle korunur ve korunur ve birim daha sonra kolay nakliye için bir palete yerleştirilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Hava soğutmalı vida soğutucuların su soğutmalı soğutucularla karşılaştırıldığında avantajları nelerdir?
Hava soğutmalı vida soğutucuları ve su soğutmalı soğutucular, soğutma yöntemleri ve özelliklerinde bazı farklılıklara sahip iki yaygın soğutma türüdür.İşte su soğutmalı soğutma makinelerine göre hava soğutmalı vida soğutma makinelerinin bazı avantajları:
1Basitleştirilmiş kurulum:Hava soğutmalı vida soğutucusunun ek soğutma suyu kaynaklarına ihtiyacı yoktur, bu nedenle kurulum sırasında soğutma suyu boruları ve soğutma kulelerinin yerleştirilmesi gerekmez.Bu, hava soğutmalı vida soğutucularının kurulum işlemini daha basit ve ekonomik hale getirir.
2Suyu temizlemekten kaçının:Suyla soğutulan soğutucular soğutma suyunun kalitesini, ölçeklenme, korozyon ve mikrobiyal büyümenin önlenmesini içerir.Hava soğutmalı vida soğutucusunun soğutma suyunun kalitesiyle ilgilenmesine gerek yoktur., bu da su arıtma ekipmanlarının ve bakımının maliyetini ve iş yükünü azaltır.
3Su kaynaklarını koruyun:Su soğutmalı soğutucular büyük miktarda soğutma suyuna ihtiyaç duyar, bu da büyük miktarda su kaynağı tüketilmesi gerektiği anlamına gelir.Hava soğutmalı vida soğutucu hava ile soğutulur ve büyük miktarda su kaynakları gerektirmezSu kaynaklarının az olduğu veya çevrenin korunması gerektiği bölgeler için daha uygundur.
4Mekanın daha esnek kullanımı:Su soğutmalı soğutucular, belirli bir alanı kaplayan soğutma kuleleri ve soğutma su boruları gibi tesisatlara ihtiyaç duyar.Havadan soğutulan vida soğutucusu bu tesislere ihtiyaç duymaz ve sınırlı alana daha esnek yerleştirilebilir.
5Daha düşük işletme maliyetleri:Hava soğutmalı vida soğutucularda ek soğutma suyu kaynakları ve su arıtma ekipmanları gerekmediğinden,Genellikle su soğutmalı soğutuculardan daha ekonomiktirler.Ek olarak, hava soğutmalı vida soğutucularının bakım ve temizlik işi nispeten azdır.
Hava soğutmalı vida soğutucunun ısı dağılımı etkisi ve çalışma sıcaklığı açısından su soğutmalı soğutucuya göre biraz daha düşük olabileceğini belirtmek gerekir.Özel endüstriyel uygulamalarda, su soğutmalı soğutucular, ortam sıcaklığı yüksekse veya sıcaklık kontrol gereksinimleri yüksekse daha uygun olabilir.Çevre koşulları, ve uygun soğutucu tipini seçerken ekonomik faktörler dikkate alınmalıdır.
