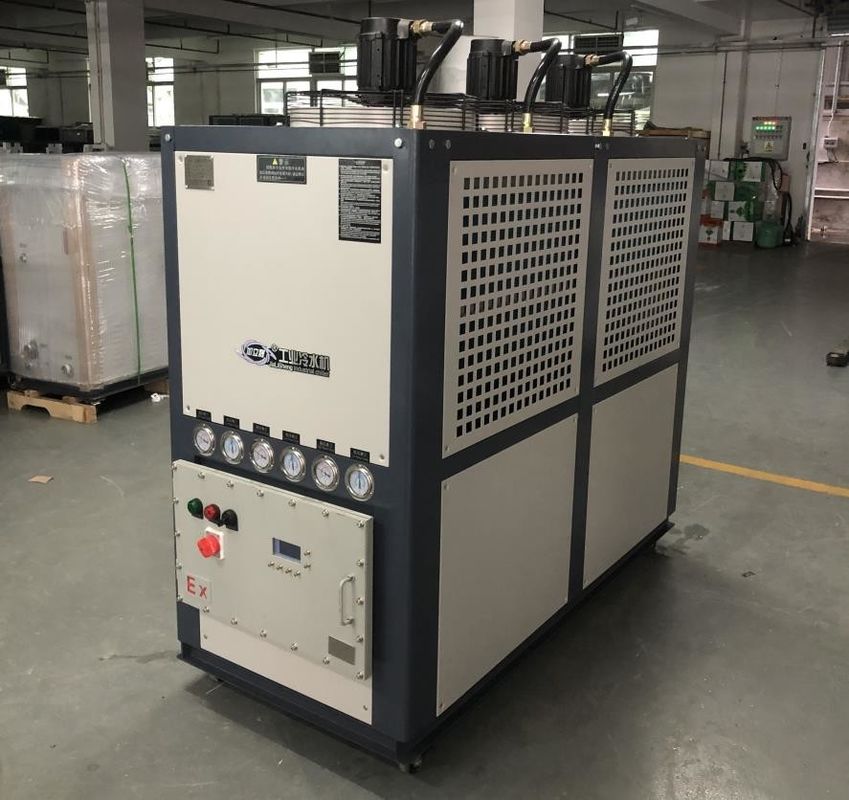

JLSF-18AD Patlama Karşıtı Soğutucular, Petrol Doğal Gazı için Hava Soğutucu Scroll Soğutucu
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-18AD |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 20 GÜN |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 200 Adet |
|
Detay Bilgi |
|||
| Ürün Adı: | Patlama Korumalı Su Soğutucu | Adı: | Hava Soğutmalı Patlamaya Dayanıklı Su Soğutucu |
|---|---|---|---|
| Kompresör: | Patlamaya Dayanıklı Kaydırma | Evaporatör: | Kabuk ve tüp |
| kondansatör: | Kanatlı | Kontrol sistemi: | PLC |
| Kontrolör: | Mikroişlemci | Koruma: | Yüksek/Düşük Basınç, Aşırı Yük, Faz Sırası, Donma Önleme |
| Gürültü seviyesi: | ≤65dB(A) | Patlamaya dayanıklı kalite: | ExdⅡBT4/CT4 |
| Koruma seviyesi: | IP54 | Soğutucu: | R22/R407C/R134a |
| Garanti: | 1 yıl | ||
| Vurgulamak: | Patlama Karşıt Soğutucular,Petrol Patlama Güvenli Soğutucular,Doğal gaz hava soğutmalı rulo soğutucu |
||
Ürün Açıklaması
JLSF-18AD Patlama Dayanıklı Su Soğutucu Petrol, Doğal Gaz, Kömür Madenleri, Kömür Kimyası, Kimyasal Laboratuvar
Ürün Tanımı:
Patlama geçirmez soğutucu, özellikle yanıcı, patlayıcı, koroziv ve toksik gibi özel ortamlar için tasarlanmış bir soğutma ekipmanıdır.Temel özelliği, soğutma sisteminde patlama geçirmez bir tasarımı benimsemesidir., elektrikli kontrol sistemi ve üretim sürecinin güvenliğini ve istikrarını sağlamak için yapısal malzemeler.
Patlama geçirmez soğutucuların ana uygulamaları arasında petrokimya, ilaç üretimi, gemi yapımı, madencilik, askeri ve diğer endüstriler bulunmaktadır.Ayrıca baskı gibi özel ortamlardaBu endüstrilerde, yanıcı, patlayıcı, koroziv,ve toksik, üretim sürecinin güvenliğini ve istikrarını sağlamak için soğutma için patlama geçirmez soğutucuların kullanılmasını gerektirir..
Patlama geçirmez soğutucular, patlama geçirmez motorlar, patlama geçirmez kompresörler, patlama geçirmez denetleyiciler vb. gibi patlama geçirmez yapısal malzemelerle tasarlanmıştır.İşıklardan kaynaklanan patlama kazalarının önlenmesi içinAynı zamanda,Patlama geçirmez soğutucu ayrıca ekipmanların güvenliğini ve güvenilirliğini sağlamak için özel bir soğutma sistemi ve elektrikli kontrol sistemini benimser..
Yukarıda belirtilen uygulamalara ek olarak, patlama geçirmez soğutucular, kimyasal endüstri gibi patlama geçirmez tasarım gerektiren diğer soğutma uygulamalarında da yaygın olarak kullanılabilir.Petrol rafinerliği, doğal gaz, kömür madenleri, ince kimyasallar ve diğer endüstriler.
Üretim Özellikleri:
Patlama geçirmez soğutucu, özellikle yanıcı ve patlayıcı yerler için tasarlanmış bir soğutma ekipmanıdır.
1Patlama geçirmez tasarım:Patlama geçirmez soğutucu patlama geçirmez bir tasarımı benimser. Motorlar, kompresörler ve kondansörler gibi ana bileşenleri patlama geçirmez malzemeler ve yapılarla tasarlanmıştır.ve yanıcı ve patlayıcı ortamlarda güvenli bir şekilde çalışabilir.
2Yüksek verimlilik ve enerji tasarrufu:Patlama geçirmez soğutucular yüksek verimli kompresörler ve yoğunlaştırıcılar kullanır, bu da yüksek soğutma verimine sahiptir ve enerji tasarrufu sağlayabilir.
3Esnek montaj:Patlama geçirmez soğutucu, içeride veya dışarıda kurulabilir ve tip seçimi ve kurulum özel ihtiyaçlara göre gerçekleştirilebilir.
4Basit bakım:Patlama geçirmez soğutucuların bakımı nispeten basittir ve sadece düzenli temizlik ve bakım gerektirir.
5Yüksek sıcaklık kontrol doğruluğu:Patlama geçirmez soğutucu, hassas bir sıcaklık kontrolü sağlayabilen hassas bir sıcaklık kontrol sistemi ile donatılmıştır.
6Geniş kullanım alanı:Patlama geçirmez soğutucular, petrokimya endüstrisi, kömür madeni, ilaç üretimi ve boyama gibi yanıcı ve patlayıcı yerler için uygundur.
It should be noted that the selection and installation of explosion-proof chillers need to be selected and designed according to specific usage occasions and needs to ensure that the equipment can achieve the best explosion-proof effectAynı zamanda patlama geçirmez bir soğutucu kullanırken,ekipmanların güvenliğini sağlamak için ilgili güvenlik düzenlemelerine ve işletme gereksinimlerine uygun olarak çalışmak da gereklidir..
Çalışma prensibi:
Havadan soğutulmuş patlama geçirmez soğutucu esas olarak bir kompresörden oluşan bir soğutma sistemi, bir
Kondansör, bir buharlaştırıcı ve bir fan.
1Kompresör, düşük sıcaklıklı ve düşük basınçlı soğutucu gazı yüksek sıcaklıklı ve yüksek basınçlı bir gaza sıkıştırır ve daha sonra kondansöre gönderilir.
2Kondansördeki soğutucu gaz soğutulur ve dış hava ile ısı değişimi yapılarak yüksek basınçlı bir sıvıya kondense edilir.
3Yüksek basınçlı sıvı, genişleme valfinden sıkıştırılır, düşük sıcaklıklı düşük basınçlı bir sıvıya dönüşür ve daha sonra buharlaştırıcıya girer.
4Buharlaştırıcıdaki soğutucu sıvı, dış hava ile ısı alışverişi yapar ve böylece havadaki ısıyı emer.ve soğutucu sıvıyı düşük sıcaklık ve düşük basınçlı bir gaz haline buharlaştırmak.
5Düşük sıcaklık ve basınç gazı yeni bir soğutma döngüsünü başlatmak için kompresöre giriyor.
Aynı zamanda, hava soğutulmuş patlama geçirmez soğutucu, soğutma ve ısı değişimi için fan aracılığıyla kondansöre ve buharlaştırıcıya hava da sokar.Su kaynağı gerekmez.Aynı zamanda, hava soğutmalı patlama geçirmez soğutucu patlama geçirmez bir tasarımı benimser.üretim güvenliğini sağlamak için yanıcı ve patlayıcı yerlerde güvenli bir şekilde çalışabilecek.
| 1 Kompresör | 5 Buharlaştırıcı | 9 Sıcaklık sensörü | 13 Bypass valfi |
| 2 Kondansör | 6 Küre valfi | 10 Su tankı | 14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi | 7 Antifriz anahtarı | 11 Su pompası basınç ölçer | 15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi | 8 Yüzen anahtarı | 12 Su pompası | 16 Fan |
Teknik parametreler:
| Model | JLSF-5HP | JLSF-10HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Soğutma kapasitesi | KW/saat | 15.5 | 31 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/saat | 13,750 | 27,500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | ||||||||||
| Güç kaynağı | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | ||||||||||
| Toplam güç | KW | 4.5 | 8.83 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | |||||||||
| Güç | KW | 3.75 | 7.5 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Dolaşım pompası | Güç | KW | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Baş | m | 22 | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | |||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | ||||||||||
| doldurma hacmi | Kilogram | 3.2 | 6.4 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Buharlaştırıcı | Akış | M3/h | 2.42 | 4.85 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| Su kapasitesi | M3/h | 0.65 | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Çapraz | inç | 1 " | 1.5" | 2 " | 2.5" | 3'lük | |||||
| Kondansatör | Türü | Verimli tunç setleri dalgalı alüminyum kanatları | |||||||||
| Fan | Türü | Aksyal akış | |||||||||
| hava hacmi | M3/h | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | ||||||||||
| Makine boyutu | L | mm | 1140 | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 620 | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1200 | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Birim ağırlığı | Kilogram | 230 | 410 | 540 | 660 | 720 | 910 | 1120 | 1400 | 1560 | |
Uygulama endüstrisi:
Patlama geçirmez soğutucular genellikle patlama tehlikesi olan ortamlarda kullanılır ve ana amaçları bu ortamlarda güvenli çalışmayı sağlamaktır.Aşağıda patlama geçirmez soğutucuların bazı yaygın uygulama senaryoları verilmiştir.:
1Kimya tesisleri:Kimyasal tesislerde yanıcı gaz, buhar veya toz gibi patlayıcı tehlikeli maddeler bulunur.damıtma kuleleri, kondansörler vb. çalışırken ekipmanların çalışmalar sırasında yangına veya patlamaya neden olmamasını sağlar.
2Petrol ve doğal gaz endüstrisi:Petrol ve doğal gaz üretim, depolama ve nakliye sürecinde yanıcı gaz ve buhar gibi tehlikeli maddeler bulunur.Patlama geçirmez soğutucular, kompresörler gibi petrol ve gaz işleme ekipmanlarını soğutmak için kullanılır, patlama olasılığı olan ortamlarda güvenli çalışmayı sağlamak için ısı değiştiricileri ve soğutma kuleleri.
3Kömür madeni ve kömür kimyasal endüstrisi:Yakılabilir toz ve zararlı gazlar sıklıkla kömür madenlerinde ve kömür kimyasal tesislerinde bulunur.kömür gazlama ekipmanları, ve yüksek riskli ortamlarda güvenli çalışmayı sağlamak için kömür gazlaştırma ekipmanları.
4Gıda ve ilaç endüstrisi:Bazı gıda ve ilaç fabrikalarında yanıcı toz ve yanıcı maddeler bulunur.Patlama geçirmez soğutucular, patlama olasılığı olan ortamlarda güvenli bir şekilde çalışmayı sağlamak için gıda işleme ekipmanlarını ve ilaç ekipmanlarını soğutmak için kullanılabilir..
5Kimya laboratuvarı:Kimya laboratuvarında, çeşitli deneyler ve reaksiyonlar sırasında yanıcı gazlar ve tehlikeli maddeler üretilebilir.Patlama geçirmez soğutucular, deneyler sırasında kazaların meydana gelmemesini sağlamak için laboratuvar ekipmanlarına soğutma suyu sağlamak için kullanılabilir.
Kısacası, patlama geçirmez soğutucular, ekipmanların güvenli çalışmasını sağlamak ve potansiyel yangın ve patlama risklerini azaltmak için patlama tehlikesi olan endüstriyel ve deneysel yerlerde yaygın olarak kullanılmaktadır..
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Soğutucuların teknik desteği ve hizmetleri şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7- Yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Tüm bileşenler bir filmle sabitlenir ve korunur ve birim daha sonra kolay nakliye için bir palet üzerine yerleştirilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Patlama geçirmez soğutucuların güvenlik özellikleri nelerdir?
Patlama geçirmez soğutucular, patlama tehlikesi olan ortamlarda güvenli çalışmayı sağlamak için aşağıdaki güvenlik özelliklerine sahiptir:
1Patlama geçirmez kabuk:Patlama geçirmez soğutucu, iç elektrikli ve mekanik bileşenleri dış ortamdan etkili bir şekilde izole edebilen özel patlama geçirmez bir kabuk tasarımı benimser.ve patlayıcı tehlikeli maddelerin içe girmesini ve yangına veya patlamaya neden olmasını önlemek.
2Patlama geçirmez elektrikli bileşenler:Patlama geçirmez soğutucuların elektrik bileşenleri, patlama geçirmez motorlar, patlama geçirmez denetleyiciler vb. gibi patlama geçirmez standartlara göre tasarlanmış ve üretilmiştir.patlayıcı ortamlarda güvenli bir şekilde çalışabilen ve elektrik kıvılcımlarından kaynaklanan patlamaları önleme yeteneğine sahip.
3Patlama geçirmez soğutma sistemi:Patlama geçirmez soğutucuların soğutma sistemi, yanıcı maddelerin soğutma devresine girmesini ve patlamaları önlemek için özel tasarım ve malzemeler kullanır.Soğutma sistemi ayrıca iyi bir ısı transferi ve ısı dağılımı performansına sahiptir., ekipmanın çalışma sırasında uygun bir sıcaklık korumasını sağlar.
4Aşırı ısınma koruması ve patlama karşıtı izleme:Patlama geçirmez soğutucular, aşırı ısınma koruma cihazları ve gerçek zamanlı olarak ekipmanın sıcaklığını ve çalışma durumunu izleyebilen patlama geçirmez izleme sistemleriyle donatılmıştır.Anormal durumlar tespit edildiğinde, aşırı sıcaklık veya arıza gibi, daha fazla tehlikeden kaçınmak için ilgili koruyucu önlemler otomatik olarak alınacaktır.
5Yerleştirme ve yerleştirme koruması:Patlama geçirmez soğutucular, ekipmanın topraklama güvenilirliğini sağlamak ve statik elektrik birikimi ve elektrik çarpması tehlikelerini önlemek için iyi topraklanmış olmalıdır.
6- Sıkı sertifika ve uyum:Patlama geçirmez soğutucular, ilgili patlama geçirmezlik standartlarına ve düzenleyici gerekliliklere uymalı ve ATEX sertifikası gibi güvenilir kuruluşlardan sertifikalar almalıdır.UL sertifikası, vb., patlama tehlikesi olan ortamlarda güvenlik performanslarını sağlamak için.
Bu güvenlik özelliklerinin kapsamlı bir şekilde uygulanması, patlama geçirmez soğutucuların patlayıcı ortamlarda güvenli bir şekilde çalışmasını ve yangın ve patlama riskini etkili bir şekilde azaltmasını sağlar.
