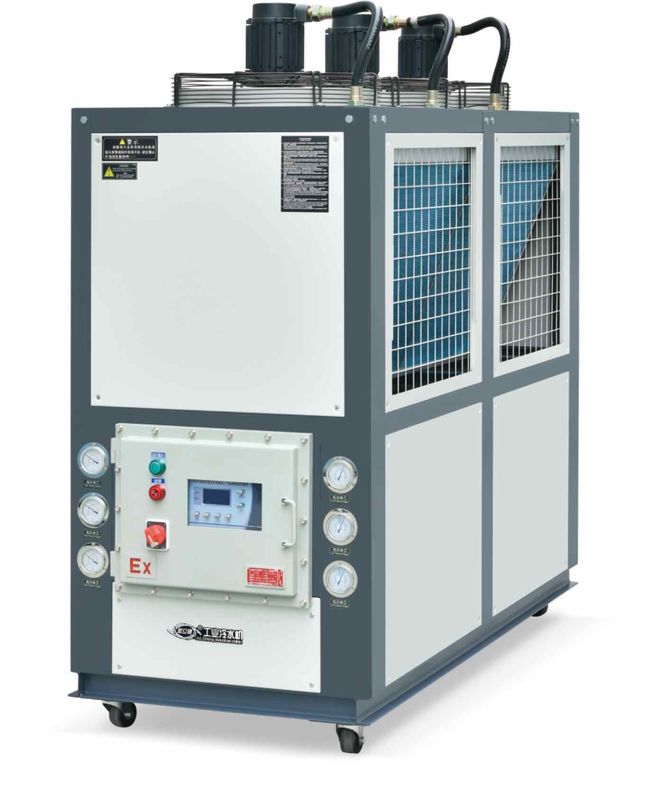

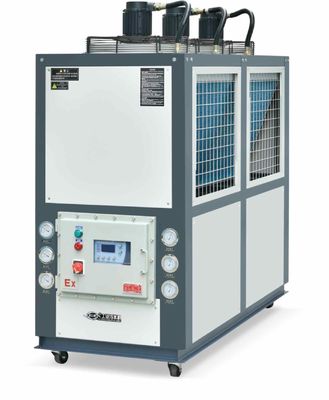

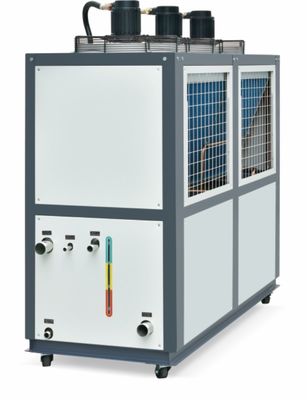

JLSF-15AD Patlama Kanıtlı Su Soğutucu Makinesi Petrol Tıp için IP54
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSF-15AD |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 20 GÜN |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Ayda 200 Adet |
|
Detay Bilgi |
|||
| Adı: | Patlama Korumalı Su Soğutucu | Kompresör: | Taslak |
|---|---|---|---|
| Evaporatör: | Kabuk ve tüp | kondansatör: | Kanatlı |
| Kontrol sistemi: | PLC | Kontrolör: | Mikroişlemci |
| Koruma: | Yüksek/Düşük Basınç, Aşırı Yük, Faz Sırası, Donma Önleme | Gürültü seviyesi: | 60 dB |
| Koruma seviyesi: | IP54 | Garanti: | 1 yıl |
| Vurgulamak: | İlaç Patlama Kanıtlı Su Soğutucu,Petrol Patlama Kanıtlı Su Soğutucu,IP54 Su Soğutucu Makinesi |
||
Ürün Açıklaması
JLSF-15AD Hava soğutmalı patlama geçirmez vida soğutucu Kimyasallar, Petrol, Doğal Gaz, Tıp
Ürün Tanımı:
Hava soğutmalı patlama geçirmez soğutucu, patlama geçirmez tasarım, hava soğutması, çevre koruması ve enerji tasarrufu özelliklerine sahip patlama geçirmez bir soğutucudur.yüksek verimlilik performansı ve uygun kurulumKimyasal endüstri, petrol, doğal gaz, tıp ve diğer alanlar gibi patlama geçirmez önlemler gerektiren yerler için uygundur.
Üretim Özellikleri:
Havadan soğutulan patlama geçirmez soğutucunun ana özellikleri şunlardır:
1Patlama geçirmez tasarım:Havadan soğutulan patlama geçirmez soğutucu, üretim güvenliğini sağlamak için yanıcı ve patlayıcı yerlerde güvenli bir şekilde çalışabilen patlama geçirmez bir tasarım benimser.
2Hava soğutması:Hava soğutmalı patlama geçirmez soğutucu, hava soğutma yöntemini benimser ve su kaynağını gerektirmez, bu da su tüketimini ve akışını azaltır ve ayrıca su arıtma maliyetini azaltır.
3Çevre koruma ve enerji tasarrufu:Havadan soğutulan patlama geçirmez soğutucu çevre dostu soğutucu maddeler ve verimli bir soğutma sistemi kullanır.çevre üzerindeki etkisini azaltabilen ve soğutma etkisini sağlayarak enerji tüketimini azaltabilen.
4Yüksek verimlilik:Havadan soğutulmuş patlama geçirmez soğutucu, soğutma etkisini sağlayarak enerji tüketimini ve işletme maliyetlerini azaltabilen yüksek verimli bir kompresör ve soğutma sistemi benimser.
5Kolay kurulum:Hava soğutmalı patlama geçirmez soğutucu, kurulumu kolaydır, su kaynağı gerektirmez ve su kaynağı sağlanamayan yerler için uygundur.
Çalışma prensibi:
Havadan soğutulmuş patlama geçirmez soğutucu esas olarak bir kompresörden oluşan bir soğutma sistemi, bir
Kondansör, bir buharlaştırıcı ve bir fan.
1Kompresör, düşük sıcaklıklı ve düşük basınçlı soğutucu gazı yüksek sıcaklıklı ve yüksek basınçlı bir gaza sıkıştırır ve daha sonra kondansöre gönderilir.
2Kondansördeki soğutucu gaz, dış hava ile ısı değişimi yaparak soğutulur ve yüksek basınçlı bir sıvıya yoğunlaşır.
3Yüksek basınçlı sıvı, genişleme valfinden sıkıştırılır, düşük sıcaklıklı düşük basınçlı bir sıvıya dönüşür ve daha sonra buharlaştırıcıya girer.
4Buharlaştırıcıdaki soğutucu sıvı, dış hava ile ısı değişimi yapar ve böylece havadaki ısıyı emer.ve soğutucu sıvıyı düşük sıcaklık ve düşük basınçlı bir gaz haline buharlaştırmak.
5Düşük sıcaklık ve basınç gazı yeni bir soğutma döngüsünü başlatmak için kompresöre giriyor.
Aynı zamanda, hava soğutulmuş patlama geçirmez soğutucu, soğutma ve ısı değişimi için fan aracılığıyla kondansöre ve buharlaştırıcıya hava da sokar.Su kaynağı gerekmez.Aynı zamanda, hava soğutmalı patlama geçirmez soğutucu patlama geçirmez bir tasarımı benimser.üretim güvenliğini sağlamak için yanıcı ve patlayıcı yerlerde güvenli bir şekilde çalışabilecek.
| 1 Kompresör | 5 Buharlaştırıcı | 9 Sıcaklık sensörü | 13 Bypass valfi |
| 2 Kondansör | 6 Küre valfi | 10 Su tankı | 14 Düşük gerilim kontrolörü |
| 3 Filtre kurutma makinesi | 7 Antifriz anahtarı | 11 Su pompası basınç ölçer | 15 Yüksek voltaj kontrolörü |
| 4 Genişleme valfi | 8 Yüzen anahtarı | 12 Su pompası | 16 Fan |
Teknik parametreler:
| Model |
JLSF- 30AD |
JLSF- 40 AD |
JLSF- 50 AD |
JLSF- 60 AD |
JLSF- 70 AD |
JLSF- 80AD |
JLSF- 90 AD |
JLSF- 100 AD |
JLSF- 110 AD |
||
| Soğutma kapasitesi | KW/saat | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| TR | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Sıcaklık aralığı | 5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) | ||||||||||
| Güç kaynağı | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Toplam güç | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Akış akımı | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Soğuk su | M3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| Kompresör | türü | Yarım-hermetik vida tipi | |||||||||
| Başlatma yöntemi | Y-△ | ||||||||||
| Kapasite ayarlaması | 0,25,50,75,100 | ||||||||||
| Giriş gücü | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Dondurulmuş yağ | türü | HBR-A01 | |||||||||
| doldurma hacmi | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| Soğutucu | türü | R-22/R407C | |||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | ||||||||||
| Buharlaştırıcı | doldurma hacmi | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| türü | Kabuk ve tüp | ||||||||||
| Kondensatör | Çapraz | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| türü | Yüksek verimli bakır kafesli alüminyum kanat tipi + düşük gürültülü dış rotor fanı | ||||||||||
| Soğutma havanın hacmi | M3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| koruyucu cihaz | Yüksek ve düşük voltaj anahtarı, dondurma karşıtı koruma, çözünür fiş, güvenlik valfi, aşırı yük koruma aygıtı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | ||||||||||
| Boyutları | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| Ağırlık | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Model | JLSF-120AD |
JLSF- 130 AD |
JLSF-150AD | JLSF-160AD | JLSF-180AD | JLSF-200AD |
JLSF- 240 AD |
JLSF-260AD | JLSF-300AD | ||
| Soğutma kapasitesi | KW/saat | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| TR | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Sıcaklık aralığı | 5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) | ||||||||||
| Güç kaynağı | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Toplam güç | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Akış akımı | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Soğuk su | M3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| Kompresör | türü | Yarım-hermetik vida tipi | |||||||||
| Başlatma yöntemi | Y-△ | ||||||||||
| Kapasite ayarlaması | 0,25,50,75,100 | ||||||||||
| Giriş gücü | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Dondurulmuş yağ | türü | HBR-A01 | |||||||||
| doldurma hacmi | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| Soğutucu | türü | R-22/R407C | |||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | ||||||||||
| Buharlaştırıcı | doldurma hacmi | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| türü | Kabuk ve tüp | ||||||||||
| Kondensatör | Çapraz | mm | DN1250 | DN150 | DN200 | ||||||
| türü | Yüksek verimli bakır kafesli alüminyum kanat tipi + düşük gürültülü dış rotor fanı | ||||||||||
| Soğutma havanın hacmi | M3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| koruyucu cihaz | Yüksek ve düşük voltaj anahtarı, dondurma karşıtı koruma, çözünür fiş, güvenlik valfi, aşırı yük koruma aygıtı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | ||||||||||
| Boyutları | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| Ağırlık | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Uygulama endüstrisi:
Hava soğutmalı patlama geçirmez soğutucu, özellikle kimyasal endüstri, petrol, doğal gaz, tıp ve diğer alanlar gibi patlama geçirmez önlemler gerektiren yerler için uygundur.Özel uygulama alanı aşağıdaki gibidir::
1Kimya endüstrisi:Yanıcı ve patlayıcı kimyasal maddeler genellikle kimyasal üretimde kullanılır, bu nedenle üretim güvenliğini sağlamak için soğutma için patlama geçirmez soğutucular kullanmak gerekir.
2Petrol ve doğal gaz:Petrol ve doğal gaz çıkarma sürecinde, yanıcı ve patlayıcı gazlar sıklıkla kullanılır, bu nedenle üretim güvenliğini sağlamak için patlama geçirmez soğutucular soğutma için gereklidir.
3- Tıp:Yanıcı ve patlayıcı kimyasallar genellikle ilaç üretiminde kullanılır, bu nedenle üretim güvenliğini sağlamak için soğutma için patlama geçirmez soğutucular gereklidir.
4Diğer endüstriler:Patlama geçirmez soğutucular, yanıcı ve patlayıcı maddeleri içeren ekipmanları soğutmak için madencilik, enerji, askeri ve diğer alanlar gibi diğer endüstrilerde de kullanılabilir.üretim güvenliğini sağlamak için.
Kısacası, hava soğutmalı patlama geçirmez soğutucu, özellikle kimyasal endüstri, petrol, doğal gaz, tıp ve diğer alanlar gibi patlama geçirmez önlemler gerektiren yerler için uygundur.Hava soğutmalı patlama geçirmez soğutucular bu endüstriler için güvenli ve güvenilir soğutma çözümleri sağlayabilir, üretim güvenliğini ve ekipman istikrarını sağlar.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Hava soğutmalı soğutucuların teknik desteği ve hizmeti şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7- Yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Hava soğutmalı soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Bakım yöntemi:
Hava soğutmalı patlama geçirmez soğutucu, önemli bir soğutma ekipmanıdır. Normal çalışmasını sağlamak ve kullanım ömrünü uzatmak için düzenli bakım gerekir.Havadan soğutulmuş patlama geçirmez soğutucuların bakımında dikkat edilmesi gereken konular şunlardır::
1Düzenli temizlik:Havadan soğutulan patlama geçirmez soğutucuyu düzenli olarak temizlemek gerekir, bu da kondansör ve buharlaştırıcı ve diğer bileşenleri temizlemeyi içerir.yüzeyinin temiz ve kir ve tozdan arınmış olmasını sağlamak için, soğutma etkisini sağlamak için.
2Filtre ekranını düzenli olarak temizleyin:Filtre ekranının toz ve kirlerin tıkanmasını ve soğutma etkisini etkilemesini önlemek için filtre ekranı düzenli olarak temizlenmelidir.
3Soğutucuyu düzenli olarak değiştirin:Soğutma etkisini sağlamak için soğutucu düzenli olarak değiştirilmelidir.
4Boruların düzenli denetimi:Soğutucu sızıntısının önlenmesi ve soğutma etkisini ve güvenliğini etkilemesi için boruların sızdırılmamasını veya hasar görmemesini sağlamak için düzenli olarak kontrol edilmesi gerekir.
5Elektrikli bileşenlerin düzenli denetimi:Elektrikli parçaların düzenli denetimi, elektrik arızasından kaynaklanan güvenlik kazalarının önlenmesi için iyi elektrik bağlantıları ve elektrik ekipmanlarının normal çalışmasını sağlamak için gereklidir.
6Kompresörü düzenli olarak kontrol edin:Kompresörün normal çalışmasını sağlamak ve kompresör arızasından kaynaklanan güvenlik kazalarını önlemek için kompresörü düzenli olarak kontrol etmek gerekir.
7Birimin çevresini düzenli olarak kontrol edin:Birimin normal çalışmasını etkilemekten kaçınmak için çeşitli eşyaların veya engellerin bulunmadığından emin olmak için ünitenin çevresini düzenli olarak kontrol etmek gerekir.
Kısacası, hava soğutmalı patlama geçirmez soğutucunun bakımı çok önemlidir.Elektrikli bileşenler ve kompresörlerNormal çalışmasını ve güvenliğini sağlamak için.
