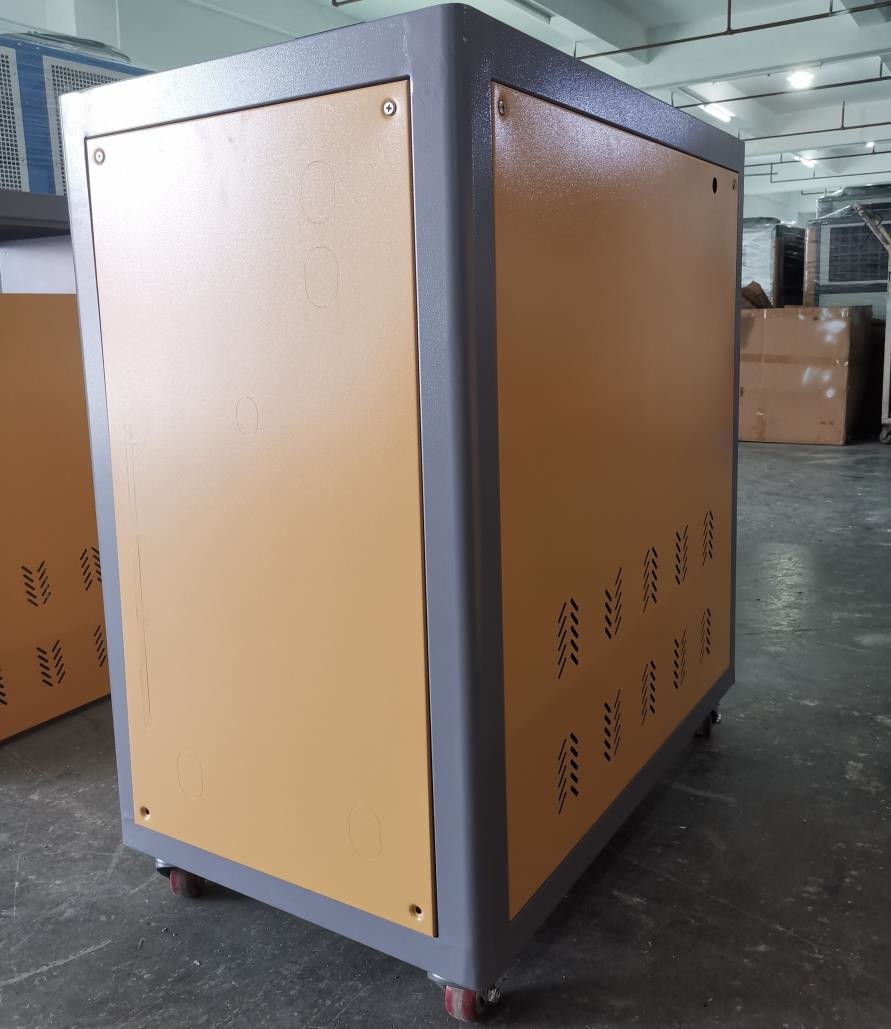

JLSS-5HP Endüstriyel Lazer Soğutucu CO2 Lazer Diyot Lazer Elyaf Lazer
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSS-5HP |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 7 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 500 birim |
|
Detay Bilgi |
|||
| Kompresör Tipi: | Kaydırma/Piston | Kontrol modu: | Açık/Kapalı/PID |
|---|---|---|---|
| Soğutma kapasitesi: | 3-30 kw | Soğutma yöntemi: | Hava soğutmalı/Su soğutmalı |
| Boyutlar: | Özel | Gürültü seviyesi: | ≤55dB(A) |
| Güç kaynağı: | 220V/380V/50HZ/60HZ | Ürün Adı: | Lazer Su Soğutucu |
| Koruma işlevi: | Yüksek/Düşük Basınç/Aşırı Yük/Akış/Düşük Su Seviyesi/Yüksek Sıcaklık | Pompa basıncı: | 0.03Mpa-0.8Mpa |
| Soğutucu: | R22/R134a/R407c/R410a | Sıcaklık kontrol aralığı: | 5 ℃ -35 ℃ |
| Sıcaklık Kararlılığı: | ±0,5°C | Garanti: | 1 yıl |
| Vurgulamak: | JLSS-5HP Endüstriyel Lazer Soğutucu,Endüstriyel Lazer Soğutucu CO2 Lazer,Endüstriyel Lazer Soğutucu Diyot Lazer |
||
Ürün Açıklaması
JLSS-5HP Küçük Suyla Soğutulmuş Lazer Soğutucu CO2 Lazer, Katı Hal Lazer, Diyot Lazer, Fiber Lazer
Ürün Tanımı:
Küçük su soğutmalı lazer soğutucusu, lazer ekipmanlarını soğutmak için kullanılan bir cihazdır. Lazerin istikrarlı çalışmasını sağlamak için lazer tarafından üretilen ısıyı su soğutması yoluyla dağıtır.
Tipik olarak, küçük bir su soğutmalı lazer soğutucusu aşağıdaki bileşenlerden oluşur:
1Su soğutma ünitesi:Su pompaları, ısı değiştiricileri, soğutma fanları ve diğer bileşenler dahil,lazer tarafından üretilen ısıyı suya geçirmek ve ısıyı ısı değiştiriciden havaya dağıtmak için kullanılır.
2Su tankı:Soğutma suyunu depolamak için kullanılan bir kap, genellikle belirli bir kapasiteye sahip ve soğutma suyunun seviyesini izleme fonksiyonuna sahiptir.
3Soğutma suyu borusu:Soğutma suyunu su tankından lazerin soğutma bileşenine taşımak ve sıcak suyu lazerden kapatılmış bir soğutma döngüsü oluşturmak için boşaltmak.
4Kontrol sistemi:Sıcaklık sensörleri, su seviyesi sensörleri, fan kontrolü vb. dahil olmak üzere su soğutmalı ünitelerin çalışmasını izlemek ve kontrol etmek için kullanılır.
Küçük su soğutmalı lazer soğutucuları genellikle daha küçük boyuttadır ve lazer gücünün daha düşük veya haciminin daha küçük olduğu uygulamalar için uygundur.Ana işlevi, aşırı ısınmanın neden olduğu ekipman hasarını veya performans bozulmasını önlemek için lazerin sıcaklığını güvenli bir aralıkta tutmaktır..
Farklı su soğutmalı küçük lazer soğutucu modelleri ve markalarının performans ve özelliklerinde farklılıklara sahip olabileceği dikkate alınmalıdır.ve özel seçim gerçek ihtiyaçlara ve lazer ekipmanlarına göre değerlendirilmelidir..
Üretim Özellikleri:
Küçük lazer soğutucuları aşağıdaki özelliklere sahiptir:
1Kompakt boyut:Büyük lazer soğutucularla karşılaştırıldığında, küçük lazer soğutucular daha küçüktür ve daha az yer kaplar.
2Hafif ve taşınabilir:Küçük lazer soğutucuları genellikle hafif ve ağırlık açısından hafif tasarımlara sahiptir, bu da taşınmalarını ve taşınmalarını kolaylaştırır.
3Yüksek ısı dağılımı etkisi:Küçük bir cihaz olmasına rağmen, küçük lazer soğutucuları genellikle etkili ısı dağılımı yeteneklerine sahiptir.lazer tarafından üretilen ısıyı verimli bir şekilde dağıtabilen ve lazerin istikrarlı çalışmasını sağlayan.
4Yüksek enerji verimliliği:Küçük lazer soğutucular genellikle gelişmiş soğutma teknolojisini ve enerji tasarruflu tasarımı kullanır, yüksek bir enerji verimliliği oranına sahiptir ve soğutma etkisini korurken enerji tüketimini azaltabilir.
5Kolay kontrol:Küçük lazer soğutucular genellikle kullanımı kolay, basit ve kullanımı kolay bir kontrol arayüzü ile donatılır.Kullanıcılar soğutma parametrelerini kolayca ayarlayabilir ve ayarlayabilir ve ekipmanların çalışma durumunu izleyebilir.
6- Gürültü düşük:Küçük lazer soğutucular çoğunlukla gürültü üretimini azaltmak ve çalışma ortamına ve kullanıcılara müdahaleyi azaltmak için sessiz bir tasarım benimsiyor.
Farklı küçük lazer soğutucu markalarının ve modellerinin özellikleri ve işlevleri farklı olabilir.lazer ekipmanlarının gerçek ihtiyaçlarına ve gereksinimlerine dayanan çeşitli faktörleri kapsamlı olarak düşünebilirsiniz, ve uygun bir model ve marka seçin.
Çalışma prensibi:
Su soğutmalı soğutucunun çalışma prensibi, düşük sıcaklık ve düşük basınçlı soğutucu gazı kompresör aracılığıyla yüksek sıcaklık ve yüksek basınçlı bir gaz haline sıkıştırmaktır.Ve daha sonra yüksek sıcaklık ve yüksek basınçlı gazı yoğunlaştırıcıdan yayıp yüksek basınçlı bir sıvıya dönüştürür.Yüksek basınçlı sıvıyı oluşturmak için genişleme valfini geçirilir. Düşük basınçlı bir sıvıya genişler ve soğutma döngüsünü tamamlamak için buharlaştırıcıya akar.
Su soğutmalı soğutucuda, soğutma ortamı olarak su kullanılır ve su boru hattı ile soğutma ekipmanına bağlanır.Ve soğutucu gaz, ısı dağılmasından sonra ısıyı emer ve onu düşük sıcaklık ve düşük basınçlı bir gaz haline getirir., böylece soğutma gerçekleştirilir.
|
1 Kompresör |
5 Buharlaştırıcı |
9 Sıcaklık sensörü |
13 Bypass valfi |
|
2 Kondansör |
6 Top valfi |
10 Su tankı |
14 Düşük gerilim kontrolörü |
|
3 Filtre kurutma makinesi |
7 Antifriz anahtarı |
11 Su pompası basınç ölçer |
15 Yüksek voltaj kontrolörü |
|
4 Genişleme valfi |
8 Yüzen anahtarı |
12 Su pompası |
16 Basınç indirme valfi |
Teknik parametreler:
| Model | JLSS-5HP | JLSS-10HP | JLSS-15HP | JLSS-20HP | JLSS-25HP | JLSS-30HP | JLSS-40HP | JLSS-50HP | ||
| Soğutma kapasitesi | KW/saat | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| Kcal/saat | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| Sıcaklık aralığı | 5°C-35°C ((0°C altında özelleştirilebilir) | |||||||||
| Güç kaynağı | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Toplam güç | KW | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| Kompresör | Türü | Hermetik rulo türü veya piston | ||||||||
| Güç | KW | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| Dolaşım pompası | Güç | KW | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| Baş | m | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| Soğutucu | Türü | R22/R407c/R134a/R410a | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| Buharlaştırıcı | Akış | M3/h | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| Su kapasitesi | m3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| Çapraz | inç | 1 " | 1.5" | 2 " | 2.5" | 2.5" | 3'lük | 3'lük | 3'lük | |
| Kompresör | Türü | M3/h | Verimli bakır kabuk ve boru tipi | |||||||
| Akış | M3/h | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| Çapraz | inç | 1 " | 1.5" | 2 " | 2.5" | 2.5" | 3'lük | 3'lük | 3'lük | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | mm | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| H | mm | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| Birim ağırlığı | Kilogram | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
Uygulama endüstrisi:
Birçok lazer ekipmanı, çalışma sıcaklığının istikrarını korumak için bir soğutucu kullanmayı gerektirir.
1. CO2 lazer:CO2 lazer, çalışma sırasında çok fazla ısı üretir ve soğutma sistemi ile dağıtılmalıdır.Soğutucular genellikle lazer tüpünün ve diğer kritik bileşenlerin sıcaklığını sabit tutmak için CO2 lazerleri için soğutma suyu sağlamak için kullanılır.
2Katı lazer:Nd: YAG lazer ve Ti: safir lazer gibi katı lazerler de çalışma sıcaklığını kontrol etmek için bir soğutma sistemine ihtiyaç duyar.Soğutucular, laser çıkışının istikrarını ve performansını korumak için katı lazer kristalleri veya lazer ortamları için soğutma sağlamak için kullanılabilir.
3Diyot lazerleri:Diyot lazerleri, tipik olarak çalışma sıcaklıklarını korumak için soğutma gerektiren yaygın bir lazer türüdür.Soğutucular, aşırı ısınmayı ve performans bozulmasını önlemek için diyot lazerlerinin lazer diyot dizilerini soğutmak için kullanılabilir.
4Fiber lazer:Fiber lazer ayrıca çalışırken belirli miktarda ısı üretir ve istikrarlı bir çalışma sıcaklığını korumak için soğutulmalıdır.Bazı lif lazerler, lif ve lazerin diğer bileşenlerini soğuturak sıcaklığı kontrol etmek için soğutma sistemi olarak bir soğutucu kullanır.
Bunlar, soğutma için soğutucu gerektiren yaygın lazer ekipmanlarından sadece bazılarıdır.Bu yüzden bir lazer ekipmanını satın alırken ve kullanırken, soğutma sisteminin uygun şekilde nasıl yapılandırılacağını ve nasıl kullanılacağını belirlemek için kullanım kılavuzuna ve üreticinin önerilerine başvurmak en iyisidir.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Soğutucuların teknik desteği ve hizmetleri şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7- Yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir. Tüm bileşenler bir filmle korunur ve korunur ve birim daha sonra kolay nakliye için bir palete yerleştirilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Soğutma sistemini nasıl düzgün bir şekilde yapılandıracağımı ve kullanacağımı söyleyebilir misiniz?
Soğutma sistemini yapılandırırken ve kullanırken, aşağıdakiler bazı genel kılavuzlardır:
1Lazer ekipmanınızın soğutma gereksinimlerini anlayın:Öncelikle, lazer ekipmanlarının soğutma gereksinimlerini ve önerilerini anlamak için lazer ekipmanlarının kullanım kılavuzunu ve üreticinin kılavuzlarını dikkatlice okuyun.Farklı lazer ekipmanlarının farklı sıcaklık ve akış gereksinimleri olabilir, ekipmanın özelliklerine ve gereksinimlerine göre yapılandırılmalıdır.
2Uygun bir soğutucu seçin:Lazer ekipmanları için uygun bir soğutucu seçin. Bu soğutma kapasitesi lazer ekipmanlarının ısı üretimini karşılayabilmelidir.Güç ve soğutma kapasitesini seçin, ısı emisyonu ve lazer ekipmanlarının soğutma ihtiyaçları. soğutucunun yeterli akış ve sıcaklık kontrol aralığı sağlayabileceğinden emin olun.
3Soğutma sistemini kur:Lazer ekipmanının ve soğutucunun gereksinimlerine göre soğutma sistemini doğru bir şekilde monte edin.Soğutma suyunun giriş ve çıkışının lazer ekipmanının soğutma arayüzüne uygun olduğundan emin olun, ve uygun boru bağlantısı ve mühürleme önlemleri alın. soğutucu ile lazer ekipmanları arasındaki bağlantının sağlam ve güvenilir olduğundan emin olun ve su sızıntılarını ve sızıntılarını önleyin.
4Soğutma suyunun sıcaklığını ve akış hızını kontrol edin:Soğutma suyunun sıcaklığını ve akış hızını lazer ekipmanının gereksinimlerine göre kontrol edin.Soğutucular genellikle soğutma suyunun sıcaklık aralığını ayarlayabilen bir sıcaklık kontrol sistemi ile donatılır. Lazer ekipmanlarının istikrarlı bir çalışma sıcaklığını korumak için soğutma suyunun sıcaklığının ayarlanmış aralık içinde olduğundan emin olun.Lazer ve diğer kritik bileşenleri etkili bir şekilde soğutmak için soğutma suyunun akışının yeterli olmasını sağlamak.
5Düzenli bakım ve temizlik:Soğutma sisteminin normal çalışmasını ve verimli ısı dağılmasını sağlamak için düzenli olarak kontrol edin ve bakım yapın.Soğutma etkinliğini korumak için soğutucuların ve ısı değiştiricilerin yüzeylerinden toz ve kir temizlemekBorular ve bağlantıları sızıntılar için kontrol edin ve derhal onarın.
6İzleme ve kayıt:Soğutma suyunun sıcaklığı, akışı, basıncı ve diğer parametreler dahil olmak üzere soğutma sisteminin çalışma durumunu düzenli olarak izleyin.Potansiyel sorunların tespit edilmesi ve derhal çözülmesi için soğutma sisteminin çalışmasını kaydetmek.
Bunlar bir soğutma sisteminin yapılandırılması ve kullanımı için genel kılavuzlardır.ve gerçek uygulama ortamıBu nedenle,Lazer ekipmanı ve soğutucu için ilgili dokümantasyona başvurmak ve soğutma sistemini yapılandırırken ve kullanırken üreticinin önerilerini ve kılavuzlarını takip etmek önerilir..
