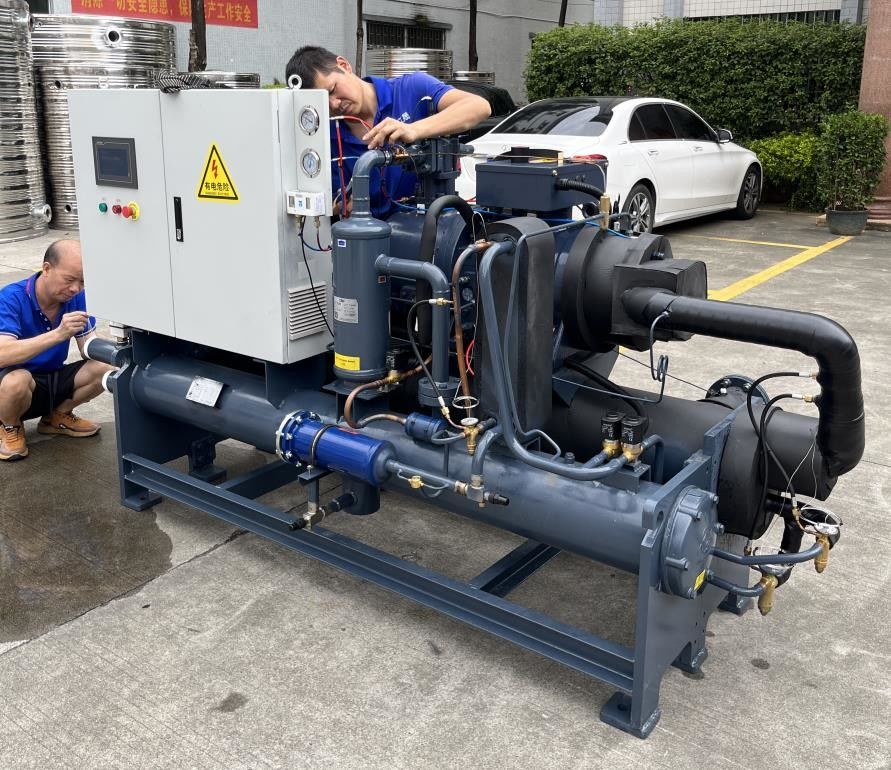

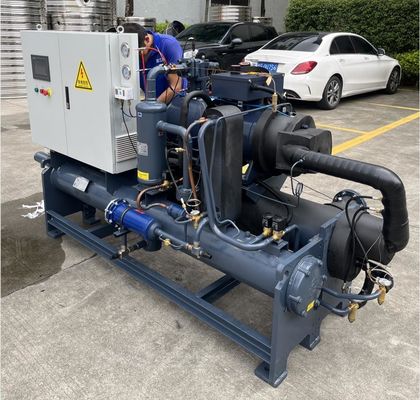

JLSW-40D Düşük Sıcaklıklı Soğutucu, vida Tipi Etilen Glikol Soğutucu
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSW-40D |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 20 GÜN |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 100 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Su soğutmalı vidalı soğutma grubu | Soğutma sıcaklığı: | -35°C -35°C |
|---|---|---|---|
| Kompresör Tipi: | Vidalı kompresör | kompresör markası: | Hanbell |
| Soğutma kapasitesi: | 100-1000kW | Kontrol sistemi: | PLC |
| Kontrolör: | Mikroişlemci Kontrolü | Evaporatör: | Kabuk ve tüp |
| kondansatör: | Kabuk ve tüp | Gürültü seviyesi: | ≤75dB(A) |
| Koruma: | Kompresör Aşırı Yükü, Yüksek/Alçak Basınç, Su Akışı, Faz Sırası, Antifriz | Soğutucu: | R22/R407C/R134A/R410A |
| Voltaj: | 380V/3N/50Hz | Güç kaynağı: | 380V/3N/50Hz |
| Garanti: | 1 yıl | ||
| Vurgulamak: | Vuruşlu Düşük Sıcaklıklı Soğutucu,Düşük sıcaklıklı soğutucu etilen,Düşük sıcaklıklı Etilen Glikol Soğutucu |
||
Ürün Açıklaması
JLSW-40D vida tipi düşük sıcaklıklı soğutucu Etilen Glikol soğutucu
Ürün Tanımı:
Düşük sıcaklıklı vida soğutucu, düşük sıcaklıklı soğutma sağlamak için özel olarak tasarlanmış bir soğutma ekipmanıdır.Dondurucuyi sıkıştırarak ve genişleterek soğutma elde etmek için çekirdek bileşeni olarak bir vida kompresörü kullanırAşağıda düşük sıcaklıklı vida soğutucunun bir açıklaması veriliyor:
1. vida kompresör:Düşük sıcaklıklı vida soğutucu, ana soğutma ünitesi olarak bir vida kompresörü kullanır.soğutucu gazı sıkıştırır ve sıcaklığını ve basıncını arttırır.
2. Düşük sıcaklıkta soğutucu:Düşük sıcaklıklı vida soğutucular genellikle R404A, R507A vb. gibi düşük sıcaklıklı soğutucular kullanır.Bu soğutucu maddelerin düşük kaynama noktası ve buharlaşma sıcaklıkları vardır..
3Boru sistemi:Düşük sıcaklıklı vida soğutucu, soğutucuyu kompresörden soğutma bölümüne ve genişleme valfine aktarmak için kullanılan soğutucu dolaşımı için bir boru sistemi içerir.Ve geri dönüş sürecini tamamlayın..
4Soğutma bileşenleri:Düşük sıcaklıklı vida soğutucunun soğutma bileşenleri kondansörler ve buharlaştırıcıları içerir.Kondansör, kompresörden boşaltılan yüksek sıcaklıklı ve yüksek basınçlı soğutucu gazı soğutmak ve yüksek basınçlı bir sıvıya dönüştürmek için kullanılır, buharlaştırıcı ise soğutucu sıvıyı buharlaştırmak için çevre ortamının ısısını emmek için kullanılır ve böylece soğutma etkisi elde edilir.
5. Sıcaklık kontrolü:Düşük sıcaklıklı vida soğutucusu, ihtiyaçlara göre soğutma suyunun sıcaklığını doğru bir şekilde kontrol edebilen bir sıcaklık kontrol sistemi ile donatılmıştır.Soğutucu maddenin basıncını ve akışını izleyerek ve ayarlayarak, istikrarlı düşük sıcaklıklı soğutma etkisi elde edilebilir.
Düşük sıcaklıklı vida soğutucular, donmuş depolama, kimyasal üretim, gıda işleme,Farmasötik araştırma ve geliştirme, vb. Uygulamaya özel sıcaklık kontrolü ve istikrar gereksinimleri için güvenilir kriyojenik soğutma sağlarlar.
Üretim Özellikleri:
Düşük sıcaklıklı vida soğutucu aşağıdaki özelliklere sahiptir:
1Düşük sıcaklık soğutma kapasitesi:Düşük sıcaklıklı vida soğutucular, genellikle -40 °C ila -80 °C aralığında, daha düşük soğutma sıcaklık gereksinimlerini karşılayabilen düşük sıcaklıklı soğutma sağlamak için özel olarak tasarlanmıştır.
2Yüksek verimlilik ve enerji tasarrufu:Temel bileşen olarak, vida kompresörünün verimli soğutma performansı ve enerji tüketimi oranı vardır.Verimli enerji kullanımı elde etmek için düşük güç tüketimi ile birlikte büyük soğutma kapasitesi sağlayabilir.
3Dayanıklılık ve güvenilirlik:Düşük sıcaklıklı vida soğutucu, düşük sıcaklıkta istikrarlı soğutma etkisi sağlayabilen ve iyi bir çalışma güvenilirliğine sahip gelişmiş bir kontrol sistemi ve istikrarlı soğutma teknolojisini benimser.
4Mükemmel sıcaklık kontrol performansı:Gelişmiş bir sıcaklık kontrol sistemi ile donatılmış,Soğutma suyunun sıcaklığının hassas kontrolünü ve istikrarını sağlayabilir ve sıcaklık doğruluğu ve istikrarı için özel uygulamaların gereksinimlerini karşılayabilir..
5Çoklu koruma fonksiyonları:Düşük sıcaklıklı vida soğutucular genellikle aşırı akım koruması, aşırı sıcaklık koruması, düşük sıcaklık koruması vb. gibi birden fazla koruma fonksiyonu ile donatılır.ekipmanların güvenli çalışmasını ve uzun ömrünü sağlamak için.
6Dayanıklılık ve kolay bakım:Yüksek kaliteli malzemeler ve üretim süreçleri kullanılarak, düşük sıcaklıklı vida soğutucusu güçlü dayanıklılığa ve korozyona dayanıklılığa sahiptir.ekipman makul bir yapıya sahiptir ve bakımı ve bakımı kolaydır.
7Geniş kullanım alanları:Düşük sıcaklıklı vida soğutucuları, kimyasal, ilaç, gıda işleme, elektronik, dondurma vb. gibi birçok endüstriyel alan için uygundur.farklı endüstrilerin düşük sıcaklıklı soğutma ihtiyaçlarını karşılamak için.
Özetle, düşük sıcaklıklı vida soğutucusu düşük sıcaklıklı soğutma kapasitesi, yüksek verimlilik ve enerji tasarrufu, istikrar ve güvenilirlik özelliklerine sahiptir.ve yüksek sıcaklık kontrol doğruluğuDüşük sıcaklıkta soğutma gerektiren endüstriyel uygulamalar için uygundur ve birçok endüstride yaygın olarak kullanılır.
Çalışma prensibi:
Su soğutmalı vida soğutucunun çalışma prensibi esas olarak sıkıştırma, yoğunlaşma, genişleme ve buharlaşma dört işlemini içerir.
1Sıkıştırma süreci:Vuruşlu kompresörün etkisiyle, soğutucu yüksek sıcaklıklı ve yüksek basınçlı bir gaz haline sıkıştırılır ve çevredeki ısıyı emer.
2.Kondensasyon süreci:Yüksek sıcaklık ve yüksek basınçlı soğutucu kondansöre girer ve soğuk su veya çevredeki hava ile temas ederek ısı yayar ve yüksek basınçlı bir sıvıya dönüşür.
3Genişleme süreci:Yüksek basınçlı sıvı soğutma maddesi gaz valfinden buharlaştırıcıya girer, basınç aniden düşer,ve sıvı soğutucu çevredeki ısıyı emerken düşük basınçlı bir soğutucuya genişler..
4Buharlaşma süreci:Düşük basınçlı soğutucu buharlaştırıcıya girer, su veya hava ile temas ederek çevre ısısını emer, düşük sıcaklıklı ve düşük basınçlı soğutucuya dönüşür.ve sıkıştırma işlemine geri döner.
Böyle bir döngü süreci ile, su soğutmalı vida soğutucusu, soğutma, nemden arındırma ve havanın taze kalmasını sağlamak için soğutulması gereken bölgeye soğuk su verebilir.Aynı zamanda, su soğutmalı vida soğutucusu da belirli miktarda ısı salıyor,Sistemin normal işleyişini sağlamak için soğutma kuleleri veya diğer ısı dağılımı ekipmanları ile dağıtılması gereken.
Teknik parametreler:
| Model | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| Soğutma kapasitesi | KW/saat | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| Sıcaklık aralığı | 5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) | |||||||||
| Güç kaynağı | 3N-380V/415 50HZ/60HZ | |||||||||
| Kompresör | Türü | Yarım-hermetik vida | ||||||||
| Güç | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| Elektrik akımı | A | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| Soğutucu | Türü | R22/R407c | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| Buharlaştırıcı | Kabuk ve tüp | |||||||||
| Akış | M3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| Çapraz | inç | G2.5" | G3 | G3 | G3 | G3 | G4" | G4" | G4" | |
| Kompresör | Türü | Kabuk ve tüp | ||||||||
| Akış | M3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| Çapraz | inç | G2.5" | G3 | G3 | G3 | G3 | G4" | G4" | G4" | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| Birim ağırlığı | Kilogram | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| Model | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| Soğutma kapasitesi | KW/saat | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| Sıcaklık aralığı | 5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) | |||||||||
| Güç kaynağı | 3N-380V/415 50HZ/60HZ | |||||||||
| Kompresör | Türü | Yarım-hermetik vida | ||||||||
| Güç | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| Elektrik akımı | A | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| Soğutucu | Türü | R22/R407c | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| Buharlaştırıcı | Kabuk ve tüp | |||||||||
| Akış | M3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| Çapraz | inç | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| Kompresör | Türü | Kabuk ve tüp | ||||||||
| Akış | M3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| Çapraz | inç | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| Birim ağırlığı | Kilogram | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
Uygulama endüstrisi:
Batarya üretim sürecinde, soğutucu aşağıdaki ekipmanların ve iş parçalarının soğutulması için kullanılabilir:
1Elektrot kaplama makinesi:Elektrot kaplama makinesi, elektrot malzemesini pilin elektrot levhasına kaplamak için kullanılır.kaplama işleminin istikrarını ve elektrot levhasının kalitesini korumak için soğutma gerektirenElektrot kaplama makinesinin rulo ve kaplama başını soğutmak için soğutucu kullanılabilir, böylece sıcaklık uygun bir aralıkta kontrol edilir.
2Sıcak basın:Sıcak baskı, elektrot levhasını, ayırıcıyı, akım kolektörünü ve diğer bileşenleri bir pil levhası oluşturmak için ısı baskı için kullanılır.Yüksek sıcaklık ve basınç nedeniyle, çok fazla ısı üretilecek. The chiller can be used to cool the heating plate and cooling plate of the heat press machine to control the temperature during the heat press process and ensure the quality and consistency of the battery sheet.
3Vakum fırını:Batarya üretiminde, kurutma ve sinterleme gibi bazı işlemlerin vakum ortamında gerçekleştirilmesi gerekir.Vakum fırınlar bu işlemler sırasında ısı üretir ve vakum fırının içindeki sabit sıcaklığı korumak için soğutma gerektirirBu soğutucu, süreç istikrarını ve ürün kalitesini sağlamak için vakum fırının soğutma sistemini soğutmak için kullanılabilir.
4Batarya ambalajlama ekipmanları:Batarya üretiminin son aşamasında, bataryaların metal kabuklar veya plastik kabuklar gibi paketlenmesi gerekir.Bazı ekipmanlar ısı üretecek ve ambalajlama sürecinin istikrarını ve ürünün kalitesini sağlamak için soğutulması gerekecek.Soğutucular, ambalaj ekipmanlarını soğutmak ve sıcaklığı uygun bir aralıkta tutmak için kullanılabilir.
Bu ekipmanlar ve iş parçaları, pil üretim süreci sırasında ısı üretimine katılır.ve işlemin istikrarını ve ürünün kalitesini korumak için soğutucular tarafından soğutulması gerekir.Soğutucular pil üretim endüstrisinde önemli bir rol oynar.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Soğutucuların teknik desteği ve hizmetleri şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7- Yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir. Tüm bileşenler bir filmle korunur ve korunur ve birim daha sonra kolay nakliye için bir palete yerleştirilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Düşük sıcaklıklı vida soğutucunun sıcaklık kontrol sistemi nasıl istikrarlı düşük sıcaklıklı soğutma etkisine ulaşır?
Düşük sıcaklıklı vida soğutucunun sıcaklık kontrol sistemi, soğutucu maddenin basıncını ve akışını izleyerek ve ayarlayarak istikrarlı düşük sıcaklıklı soğutma etkisine ulaşır.Temperatür kontrol sisteminin genel çalışma prensibi şöyledir::
1. Sıcaklık algılayıcı:Sıcaklık kontrol sistemi önce soğutma suyunun sıcaklığını soğutma bölümüne (evaporatör gibi) monte edilmiş sıcaklık sensörü aracılığıyla algılar.Bu sensörler soğutma suyunun gerçek sıcaklığını ölçer ve kontrol sistemine aktarır..
2Kontrolör:Kontrolör, sıcaklık kontrol sisteminin temel parçasıdır. Gerçek sıcaklık sinyalini sıcaklık sensöründen alır ve önceden ayarlanmış hedef sıcaklıkla karşılaştırır.Bu verilere dayanarak, denetleyici soğutucu maddenin basıncını ve akışını ayarlamak için ilgili kontrol sinyalleri gönderecektir.
3Basınç ayarlama:Kontrolör, vida kompresörünün boşaltma basıncını ayarlayarak soğutucu maddenin basıncını kontrol eder.Kontrolör soğutucu basıncını artırmak için kompresörün boşaltma basıncını artıracakTersine, gerçek sıcaklık hedef sıcaklıktan düşük olduğunda,Kontrol cihazı soğutucu maddenin basıncını düşürmek için kompresörün boşaltma basıncını azaltacaktır..
4Akış ayarlama:Kontrolör aynı zamanda soğutucu akışını ayarlayarak sıcaklık kontrolünü de gerçekleştirebilir.Kontrolör buharlaştırıcıda soğutucu akışını düzenleyebilirAkış hızını arttırmak soğutma etkisini arttırırken, akış hızını azaltmak soğutma etkisini azaltır ve sıcaklığı hassas bir şekilde kontrol etmenizi sağlar.
Gerçek sıcaklığı sürekli izleyerek ve soğutucu maddenin basıncını ve akışını buna göre ayarlayarak,Sıcaklık kontrol sistemi istikrarlı düşük sıcaklıklı soğutma etkisine sahipBu, soğutma suyunun her zaman gerekli hedef sıcaklık aralığında tutulmasını ve belirli uygulamanın sıcaklık kontrolü ve istikrar gereksinimlerini karşılamasını sağlar.
