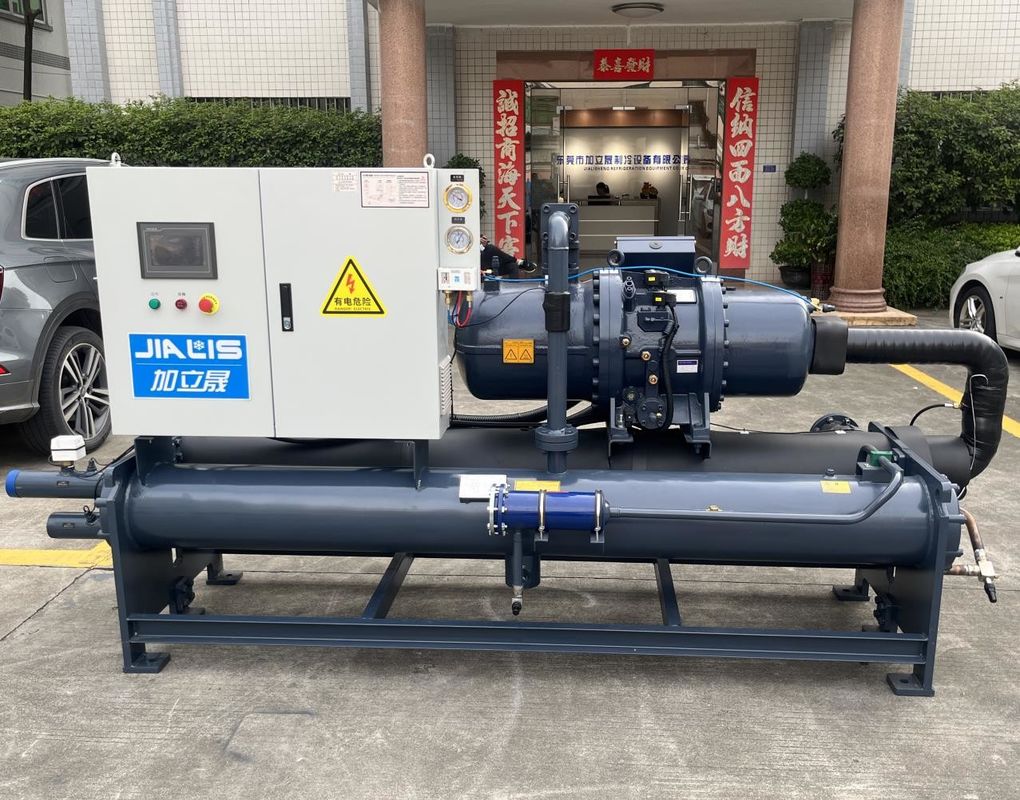

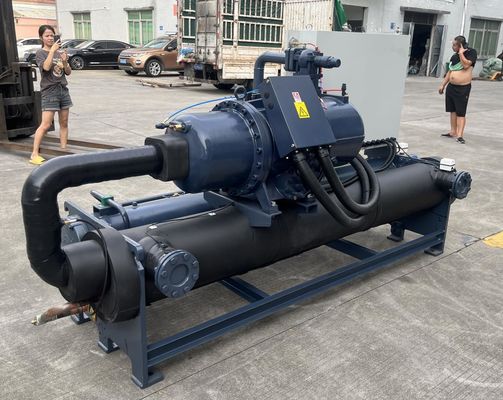

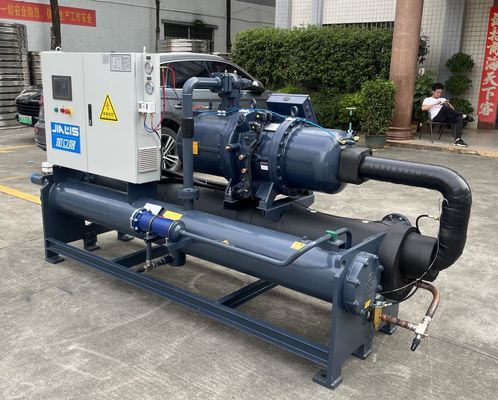

JLSW-105D Sıcak Baskı Vakum Fırını İçin Endüstriyel Su Soğutucu Vuruşlu Soğutucu
Ürün ayrıntıları:
| Menşe yeri: | Dongguan Çin |
| Marka adı: | JIALIS |
| Sertifika: | CE/ISO9001 |
| Model numarası: | JLSW-105D |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Discuss |
| Ambalaj bilgileri: | Kontrplak ahşap kutu |
| Teslim süresi: | 20 GÜN |
| Ödeme koşulları: | T/T |
| Yetenek temini: | ayda 100 birim |
|
Detay Bilgi |
|||
| Ürün Adı: | Su soğutmalı vidalı soğutma grubu | Soğutma sıcaklığı: | 5 ℃ -35 ℃ |
|---|---|---|---|
| Kompresör Tipi: | Vidalı kompresör | kompresör markası: | Hanbell |
| Soğutma kapasitesi: | 100-1000kW | Kontrol sistemi: | PLC |
| Kontrolör: | Mikroişlemci Kontrolü | Evaporatör: | Kabuk ve tüp |
| kondansatör: | Kabuk ve tüp | Gürültü seviyesi: | ≤75dB(A) |
| Koruma: | Kompresör Aşırı Yükü, Yüksek/Alçak Basınç, Su Akışı, Faz Sırası, Antifriz | Soğutucu: | R22/R407C/R134A/R410A |
| Voltaj: | 380V/3N/50Hz | Güç kaynağı: | 380V/3N/50Hz |
| Garanti: | 1 yıl | ||
| Vurgulamak: | Suyla soğutulmuş vida soğutucu endüstriyel,Sıcak baskı su soğutmalı vida soğutucu,Vakum fırın su soğutmalı endüstriyel soğutucu |
||
Ürün Açıklaması
JLSW-105D Suyla Soğutulmuş Vuruşlu Soğutucu Elektrot Kaplama Makinesi, Sıcak Baskı, Vakum Fırını, Pil Paketleme Ekipmanı
Ürün Tanımı:
Su soğutmalı vida soğutucu, vida kompresörü ve su soğutmalı ısı dağılım teknolojisini birleştiren yaygın bir soğutma ekipmanıdır.buharlaştırıcı, soğutma suyu dolaşım sistemi ve kontrol sistemi.
Aşağıda su soğutmalı bir vida soğutucunun genel bir açıklaması verilmiştir:
1. vida kompresör:Su soğutmalı vida soğutucu, ana sıkıştırma cihazı olarak bir vida kompresörü kullanır.vida kompresörü basınç ve sıcaklığı artırmak için birbirine karışan iki vida rotoru aracılığıyla soğutucu sıkıştırırVuruşlu kompresörler yüksek verimlidir, güvenilirdir ve istikrarlı bir soğutma sağlayabilir.
2Kondansör:Kondansör, kompresör tarafından sıkıştırılan yüksek sıcaklıklı ve yüksek basınçlı soğutucuyu ısı salmak ve soğutmak için kullanılan su soğutmalı vida soğutucusunun radyatör parçasıdır.Kondansör genellikle borular ve yüzgeçlerin yapısını benimser, ve soğutucu, dolaşan su akışı ile dağılır ve soğutulur.
3Buharlaştırıcı:Buharlaştırıcı, soğutulmuş ekipman veya sistem tarafından üretilen ısıyı emmek için kullanılan su soğutmalı vida soğutucunun soğutma bölümüdür.Soğutucu sıvıdan gaz haline dönüşür., ısı emiyor ve onu götürüyor, böylece soğutulan ekipmanın veya sistemin sıcaklığını düşürüyor.
4Soğutma suyu dolaşım sistemi:Su soğutmalı vida soğutucusu soğutma suyu dolaşım sistemi aracılığıyla soğutma etkisini korur.ve buharlaştırıcıdan geçtikten sonra ısı emiyor, bir döngü oluşturarak ısıyı dağıtmak için kondansöre geri akar.
5Kontrol sistemi:Su soğutmalı vida soğutucular genellikle soğutma işlemini izlemek ve düzenlemek için gelişmiş kontrol sistemleriyle donatılmıştır.Akış kontrolü ve soğutucunun istikrarlı çalışmasını ve verimli performansını sağlamak için diğer işlevler.
Su soğutmalı vida soğutucunun normal çalışmasını sağlamak için istikrarlı bir su kaynağı ve drenaj sistemine ihtiyacı olduğu dikkate alınmalıdır.Su soğutmalı vida soğutucuları da ek işlevlerle donatılabilir., örneğin birden fazla ünitenin ortak çalışması, enerji verimliliği optimizasyonu vb.
Üretim Özellikleri:
Su soğutmalı vida soğutucuların avantajları:
1Isı dağılım verimliliği:Su soğutmalı vida soğutucusu, su soğutucusu aracılığıyla soğutma suyuna ısı aktarır ve daha sonra ısıyı soğutma suyu dolaşım sisteminden boşaltır.Suyun daha yüksek spesifik ısı kapasitesi nedeniyle, su soğutması genellikle daha yüksek ısı dağılımı verimliliğine sahiptir ve daha etkili bir şekilde ısı kaldırabilir.
2Sistem istikrarı:Su soğutma sistemi hava soğutma sisteminden daha kararlıdır. Su soğutmalı vida soğutucu, su dolaşımı sistemi aracılığıyla istikrarlı bir soğutma su sıcaklığı sağlayabilir,ve çevresel sıcaklık ve nem değişikliklerine duyarlı değildirBu, su soğutmalı sistemleri uzun süre çalışan ve sıcaklık kontrollü uygulamalar için daha uygun hale getirir.
3Sessiz operasyon:Su soğutmalı vida soğutucular genellikle hava soğutmalı soğutuculardan daha sessizdir.Gürültünün iç ortam üzerindeki etkisi küçüktür., ve yüksek gürültü gereksinimleri olan yerler için uygundur.
Çalışma prensibi:
Su soğutmalı vida soğutucunun çalışma prensibi esas olarak sıkıştırma, yoğunlaşma, genişleme ve buharlaşma dört işlemini içerir.
1Sıkıştırma süreci:Vuruşlu kompresörün etkisiyle, soğutucu yüksek sıcaklıklı ve yüksek basınçlı bir gaz haline sıkıştırılır ve çevredeki ısıyı emer.
2.Kondensasyon süreci:Yüksek sıcaklık ve yüksek basınçlı soğutucu kondansöre girer ve soğuk su veya çevredeki hava ile temas ederek ısı yayar ve yüksek basınçlı bir sıvıya dönüşür.
3Genişleme süreci:Yüksek basınçlı sıvı soğutma maddesi gaz valfinden buharlaştırıcıya girer, basınç aniden düşer,ve sıvı soğutucu çevredeki ısıyı emerken düşük basınçlı bir soğutucuya genişler..
4Buharlaşma süreci:Düşük basınçlı soğutucu buharlaştırıcıya girer, su veya hava ile temas ederek çevre ısısını emer, düşük sıcaklıklı ve düşük basınçlı soğutucuya dönüşür.ve sıkıştırma işlemine geri döner.
Böyle bir döngü süreci ile, su soğutmalı vida soğutucusu, soğutma, nemden arındırma ve havanın taze kalmasını sağlamak için soğutulması gereken bölgeye soğuk su verebilir.Aynı zamanda, su soğutmalı vida soğutucusu da belirli miktarda ısı salıyor,Sistemin normal işleyişini sağlamak için soğutma kuleleri veya diğer ısı dağılımı ekipmanları ile dağıtılması gereken.
Teknik parametreler:
| Model | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| Soğutma kapasitesi | KW/saat | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| Sıcaklık aralığı | 5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) | |||||||||
| Güç kaynağı | 3N-380V/415 50HZ/60HZ | |||||||||
| Kompresör | Türü | Yarım-hermetik vida | ||||||||
| Güç | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| Elektrik akımı | A | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| Soğutucu | Türü | R22/R407c | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| Buharlaştırıcı | Kabuk ve tüp | |||||||||
| Akış | M3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| Çapraz | inç | G2.5" | G3 | G3 | G3 | G3 | G4" | G4" | G4" | |
| Kompresör | Türü | Kabuk ve tüp | ||||||||
| Akış | M3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| Çapraz | inç | G2.5" | G3 | G3 | G3 | G3 | G4" | G4" | G4" | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| Birim ağırlığı | Kilogram | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| Model | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| Soğutma kapasitesi | KW/saat | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| Sıcaklık aralığı | 5°C ~ 35°C ((0°C'den aşağı özelleştirilebilir) | |||||||||
| Güç kaynağı | 3N-380V/415 50HZ/60HZ | |||||||||
| Kompresör | Türü | Yarım-hermetik vida | ||||||||
| Güç | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| Elektrik akımı | A | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| Soğutucu | Türü | R22/R407c | ||||||||
| Kontrol yöntemi | Sıcaklık algılama dış basınç eşitleme genişleme valfi | |||||||||
| doldurma hacmi | Kilogram | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| Buharlaştırıcı | Kabuk ve tüp | |||||||||
| Akış | M3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| Çapraz | inç | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| Kompresör | Türü | Kabuk ve tüp | ||||||||
| Akış | M3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| Çapraz | inç | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| Koruyucu cihaz | Yüksek ve düşük basınç anahtarı, dondurma karşıtı koruma, füzyonlu fiş / güvenlik valfi, aşırı yük koruma cihazı, sarmal aşırı ısınma koruyucu, otomatik sıcaklık koruma anahtarı vb. | |||||||||
| Makine boyutu | L | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| Birim ağırlığı | Kilogram | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
Uygulama endüstrisi:
Batarya üretim sürecinde, soğutucu aşağıdaki ekipmanların ve iş parçalarının soğutulması için kullanılabilir:
1Elektrot kaplama makinesi:Elektrot kaplama makinesi, elektrot malzemesini pilin elektrot levhasına kaplamak için kullanılır.kaplama işleminin istikrarını ve elektrot levhasının kalitesini korumak için soğutma gerektirenElektrot kaplama makinesinin rulo ve kaplama başını soğutmak için soğutucu kullanılabilir, böylece sıcaklık uygun bir aralıkta kontrol edilir.
2Sıcak basın:Sıcak baskı, elektrot levhasını, ayırıcıyı, akım kolektörünü ve diğer bileşenleri bir pil levhası oluşturmak için ısı baskı için kullanılır.Yüksek sıcaklık ve basınç nedeniyle, çok fazla ısı üretilecek. The chiller can be used to cool the heating plate and cooling plate of the heat press machine to control the temperature during the heat press process and ensure the quality and consistency of the battery sheet.
3Vakum fırını:Batarya üretiminde, kurutma ve sinterleme gibi bazı işlemlerin vakum ortamında gerçekleştirilmesi gerekir.Vakum fırınlar bu işlemler sırasında ısı üretir ve vakum fırının içindeki sabit sıcaklığı korumak için soğutma gerektirirBu soğutucu, süreç istikrarını ve ürün kalitesini sağlamak için vakum fırının soğutma sistemini soğutmak için kullanılabilir.
4Batarya ambalajlama ekipmanları:Batarya üretiminin son aşamasında, bataryaların metal kabuklar veya plastik kabuklar gibi paketlenmesi gerekir.Bazı ekipmanlar ısı üretecek ve ambalajlama sürecinin istikrarını ve ürünün kalitesini sağlamak için soğutulması gerekecek.Soğutucular, ambalaj ekipmanlarını soğutmak ve sıcaklığı uygun bir aralıkta tutmak için kullanılabilir.
Bu ekipmanlar ve iş parçaları, pil üretim süreci sırasında ısı üretimine katılır.ve işlemin istikrarını ve ürünün kalitesini korumak için soğutucular tarafından soğutulması gerekir.Soğutucular pil üretim endüstrisinde önemli bir rol oynar.
Otomotiv Üretimi Kimya Mühendisliği Elektronik Endüstrisi Elektroplating Endüstrisi
Enjeksiyon kalıplama endüstrisi İlaç endüstrisi Plastik ambalaj endüstrisi Baskı endüstrisi
Upport ve Hizmetler:
Soğutucuların teknik desteği ve hizmetleri şunları içerir:
1. 24/7 müşteri desteği
2Uzakdan yönlendirme kurulum ve bakım
3Uzaktan teşhis ve sorun giderme
4Telefon/E-posta Danışmanlık ve Rehberlik
5Kullanıcı dostu belgeleri ve kılavuzlar
6. Yazılım Güncelleştirmeleri ve Geliştirmeleri
7- Yedek parçaların ve tüketim malzemelerinin maliyet fiyatı
Ambalaj ve Nakliye:
Soğutucular standart kontrplak ahşap kutularda paketlenir ve gönderilir. Tüm bileşenler bir filmle korunur ve korunur ve birim daha sonra kolay nakliye için bir palete yerleştirilir.Ve doğru teslimatı sağlamak için ahşap kutuya nakliye işareti bilgi etiketini yerleştirin.
Batarya şarj-arıtma döngüsü testi sırasında test ortamının sıcaklığının istikrarlı olmasını soğutucu nasıl sağlar?
Pil şarj ve boşaltma döngüsü testinde soğutucu, test ortamının sıcaklık istikrarını aşağıdaki yollarla sağlayabilir:
1Soğutma test ekipmanları:Şarj-deskarj döngüsü testleri genellikle test bankları, test yuvaları vb. gibi test ekipmanlarının kullanılmasını içerir.Soğutucu, test ekipmanının soğutma sistemini soğuturak test ekipmanının sıcaklığını kontrol edebilir.Soğutma test ekipmanları, ekipmanların aşırı ısınmasını ve test sonuçlarının doğruluğunu etkilemesini önler.
2Batarya numunesini soğut:Şarj-deskarj döngüsü testi sırasında, batarya örneği ısı üretecektir. Soğutucu, batarya örneğinin sıcaklığını soğuturak kontrol edebilir. Usually a coolant or cold water circulation system can be used to flow coolant or cold water through the battery sample or test tank to absorb heat and keep the temperature of the battery sample stable.
3Sıcaklık kontrol sistemi:Soğutucular genellikle soğutma sıvısının veya soğuk suyun sıcaklığını doğru bir şekilde kontrol edebilen bir sıcaklık kontrol sistemi ile donatılır.Uygun sıcaklık ayarlama ve kontrol parametrelerini belirleyerek, soğutucu, test gereksinimlerine ve örnek özelliklerine göre test ortamının sıcaklığını istikrarlı bir şekilde koruyabilir.
4Sıcaklık sensörü ve geri bildirim kontrolü:The chiller is usually combined with a temperature sensor and feedback control system to monitor the temperature of the test environment in real time and adjust the operating state of the cooling system according to the feedback signalBu şekilde, sıcaklığın kapalı döngü kontrolü gerçekleştirilebilir, böylece test ortamının sıcaklığı önceden belirlenmiş bir aralıkta dengelenir.
Yukarıdaki yöntemlerle, soğutucu, pil şarj ve boşaltma döngüsü testi sırasında test ortamının sıcaklığının sabit olmasını sağlamak için istikrarlı bir soğutma etkisi sağlayabilir.Bu, test sonuçlarının doğruluğunu ve tekrarlanabilirliğini sağlarken, pil performansının değerlendirilmesi ve ömrünün tahmin edilmesi için güvenilir veriler sağlar..
